從傅里葉變換后的NMR圖獲得的信息大致分為以下三個。

1. 化學位移（δ）

2. 耦合和自旋耦合常數（J）

3. 峰面積

接下來，就讓我們來看看它們分別都代表什么。

1. 化學位移（δ）

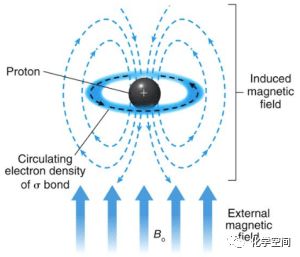

原子核的周圍被電子云包圍。由于電子帶有負電荷，所以如果它在被施加外部磁場B0的狀態下在原子核周圍循環，能夠產生相反的感應磁場B’。

引用自網站

從而導致了，原子核感應的有效磁場B減小、也就是如下式子所示。

B ＝ B0 – B’

這被稱為電子屏蔽效應。①當核周圍的電子密度很大時 ②當環電流效應起作用時 電子屏蔽效應就越強。

氫核本身是完全相同的組成，但由于它放置的環境，核感應的磁場強度是不同的。這導致了激發波長（=共振頻率）相對于標準來說產生了“位移”。這個就是我們所稱的化學位移。也就是說，測定化學位移其實是看原子核所在的環境信息。

通常的1H-NMR測定中以TMS的甲基的化學位移（δ ＝ 0）為標準值參照物，單位為ppm。從過去的測量案例匯總中，可以大致了解各個化學位移對應大致的是什么結構（如下圖所示）。

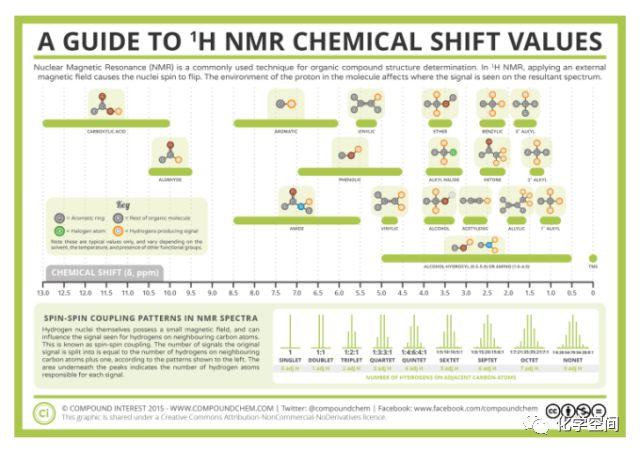

點擊可以看大圖，引用自網站http://www.compoundchem.com/2015/02/24/proton-nmr/

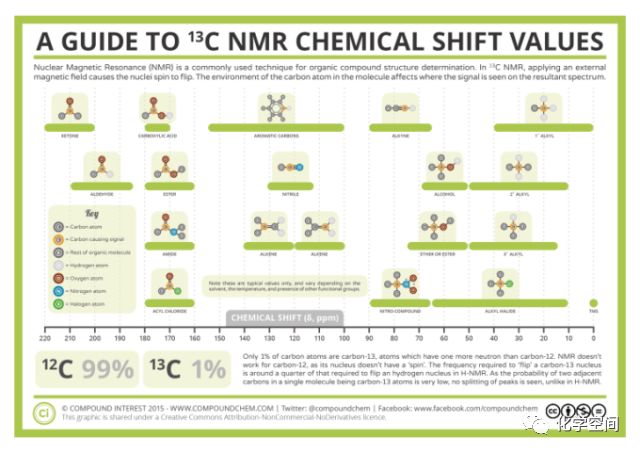

點擊可以看大圖，引用自http://www.compoundchem.com/2015/04/07/carbon-13-nmr/

2．耦合和自旋耦合常數（J）

當附近存在化學不等價的原子核時，這些原子之間相互影響并引起能級分裂。 這是一種稱為耦合的現象。

在1 H-NMR圖上，如果n個等價質子Hb存在于質子Ha的旁邊，則觀察到Ha的峰被裂縫成（n + 1）個。根據裂峰數量，每個峰值由以下符號表示。

• 單峰：singlet, s

• 雙峰：doublet, d

• 三重峰：triplet, t

• 四重峰：quartet, q

• 寬峰：broad, br

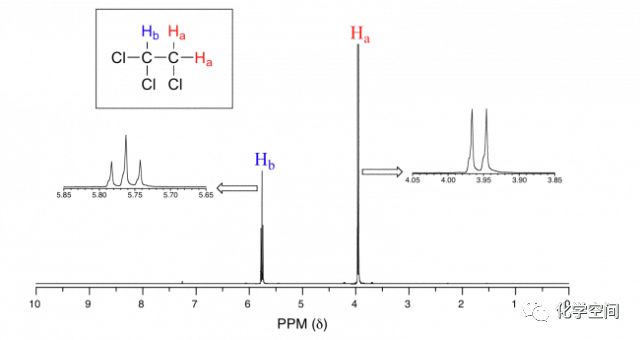

例如，在下面的化合物中，Hb旁邊有兩個化學等價的Ha。因此，Hb的峰值為三重態（t），裂峰為2 + 1 = 3個。相反，從Ha的角度來看，由于旁邊只有一個Hb，所以Ha的峰值是一個雙峰，為1 + 1 = 2個。

引用自網站

耦合峰之間的間距也被定義為自旋耦合常數（J值）。由于各種類型的耦合具有完全相同的J值，所以J值是知道哪些核素彼此靠近的指標。J值可以按以下公式計算。

J（Hz）=測量頻率（Hz）×化學位移差（Δδ，ppm）

例如，在用500MHz儀器測量1 H-NMR并計算化學位移差Δδ= 0.015ppm的情況下，J值可以計算為(500 x 106) x (0.015 x 10-6)= 7.5 Hz。

這種耦合原理也適用于異核物質。也就是說13C也能與1H可以很好地耦合。但是，如果打過碳譜得人都知道，13 C-NMR圖譜本身特別簡單。這是因?yàn)槭褂昧艘种婆c1H的耦合的脈沖系列（解耦方法）進行測定后的結果。除了13C – 1 H耦合的信息量不多外，還有一點意思靈敏度不夠。（解耦前后的對比圖如下所示）

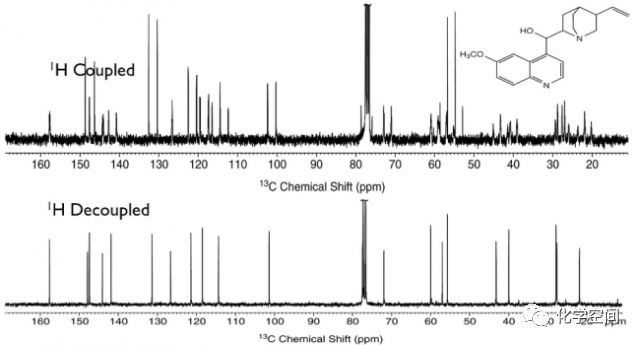

13C-NMR上1H-解耦后的效果對比 引用自http://slideplayer.com/slide/6505258/

3. 峰面積

傅里葉變換后得到的每個峰的面積值對應于核素的豐度比。

1H-NMR的定量性比較好，通過積分比可以得到同一環境下，氫核的存在比。

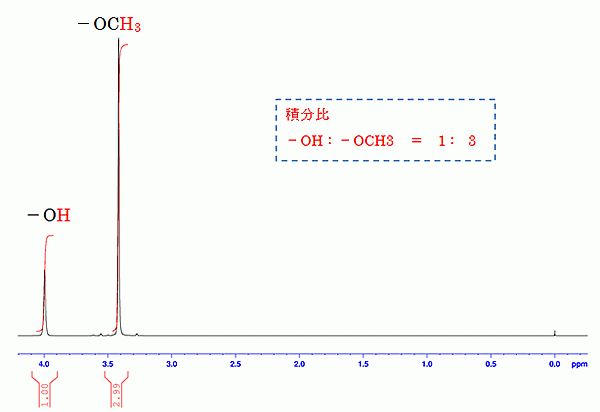

甲醇CH3OH的NMR圖譜。三個CH與1個OH對應的峰的面積（積分值）為3：1

由于說到底也就是一個相對的比值，所以對于具有高對稱性的等價質子結構，需要小心。同樣重要的是要注意，酸性強的質子經常與重溶劑進行氘交換，常常導致定量性的損失。

而在13 C-NMR中，通過通常的測定方法不能用13C峰強度推定碳數，幾乎不可能量化。

將需要測量的化合物（1H-NMR測定的時候數mg）、溶解于氘代試劑（約0.4 mL）中。將其置于NMR管中（外徑約5毫米）并蓋上。樣品需要完全溶解，得到透明的澄清溶液。 如果含有不溶物質呈現懸浮狀態，則不能獲得高質量的數據。1H-NMR測定的時候、需要用到重溶劑。如果使用含有許多質子的常用溶劑（輕溶劑），樣品化合物的1 H峰將被覆蓋掉。另外，在現代核磁共振測量中，重溶劑是必不可少的，因?yàn)榇艌鲦i定氘標記。

尤其對于常規測量，常使用重氯仿（CDCl3）。 這是基于以下原因。

• 由于它只含有一個氘，因此可以廉價制造

• 由于沸點比較低，所以測量后可以將溶劑蒸餾掉，并且可以回收樣品

• 可以溶解大多數有機化合物，自身反應性低

• 由于作為雜質的溶劑CHCl3難以被樣品峰包覆，并且是單峰，容易區分。

解析實例

讓我們看一個簡單分子的1 H-NMR譜分析實例。從圖表中獲得的信息大致對應于以下內容。

醋酸

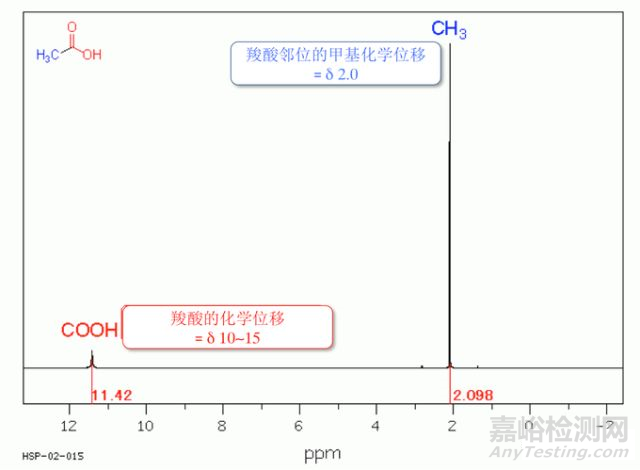

醋酸的1H-NMR圖譜（CDCl3, 引用于SDBS）

解析非常簡單。乙酸只有兩種氫，甲基氫和羧基氫。由于不相鄰所以互不影響、羧酸的proton的化學位移值在特征區（10~15 ppm）。

丙烯酸

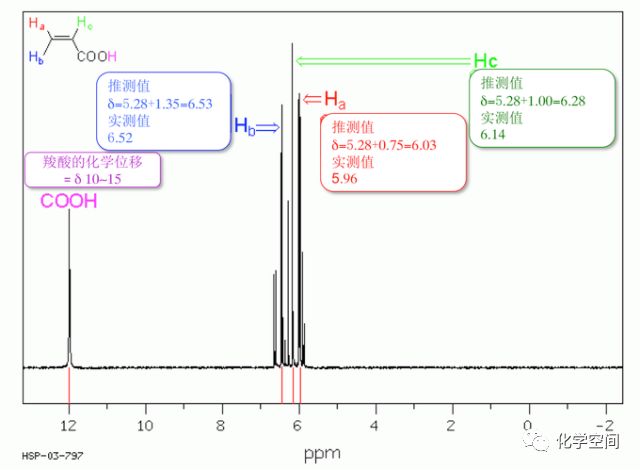

丙烯酸的1H-NMR圖譜 (CDCl3, 引用自SDBS)

丙烯酸包括直接連接至烯烴的三個非等價質子和一個羧酸質子。羧酸的氫的化學位移在特征區（10~15 ppm）。烯烴的氫，可以用Chemdraw等軟件進行一個初期預測，出現在6ppm附近。上圖給出了預測值與實際值的區別。這次介紹的譜圖相對簡單。 而實際接觸到的可能都是比較復雜的，所以希望大家在實踐中不斷地提高，積累知識。當然如果這篇基礎篇能夠?qū)ψx者有所幫助，那小編的目的也就達到了。
