測量設備的絕緣電阻，是檢查其絕緣狀態最簡便的輔助方法在現場普遍采用兆歐表來測量絕緣電阻，由于選用的兆歐表電壓低于被試物的工作電壓，因此，此項試驗屬于非破壞性試驗，操作安全、簡便。由所測得的絕緣電阻值可發現影響電氣設備絕緣的異物，絕緣局部或整體受潮和臟污，絕緣油嚴重老化，絕緣擊穿和嚴重?zé)崂匣热毕?，因此，測量絕緣電阻是電氣安裝、檢修、運行過程中，試驗人員都應掌握的基本方法。

一、絕緣電阻和吸收比

1、絕緣電阻

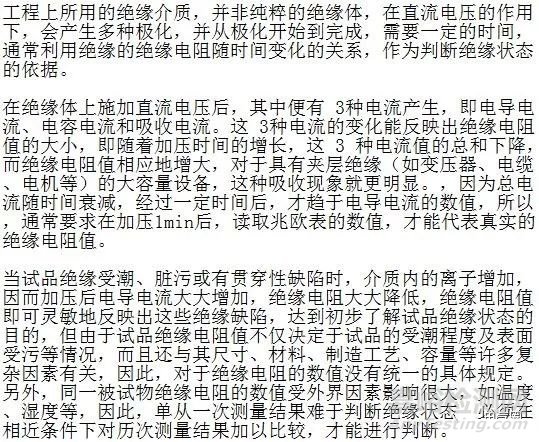

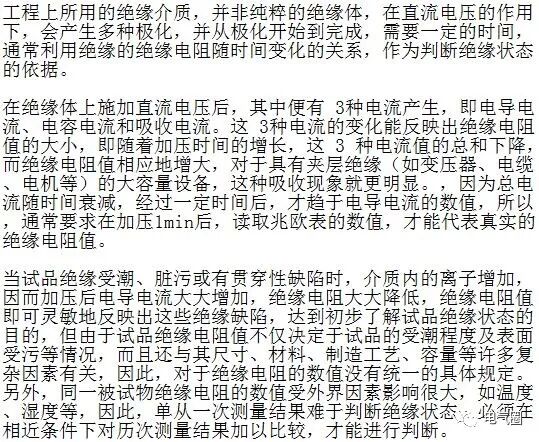

絕緣電阻是指在絕緣體的臨界電壓下，加于試品上的直流電壓與流過試品的泄漏電流（或稱電導電流）之比，即

R= U / Ie

如果施加的直流電壓超過絕緣體的臨界電壓值，就會產生電導電流，絕緣電阻急劇下降，這樣，在過高電壓作用下絕緣就遇到了損傷，甚至可能擊穿。所以一般兆歐表的額定電壓不太高，使用時應根據不同電壓等級的絕緣選用。

2、吸收比

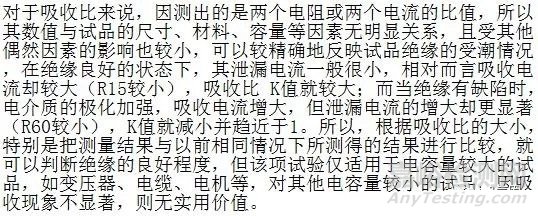

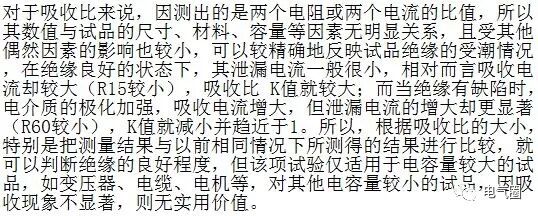

由于電介質中存在著吸收現象，在實際應用上把加壓60s 測量的絕緣電阻值與加壓15s測量的絕緣電阻值的比值，稱為吸收比，即：

           K=R60/R15

二、試驗方法

（1）斷開試品電源及拆除一切對外連線，將其接地充分放電，放電時間不少于 1min，對于電容量較大的試品（如變壓器、電容器、電纜等），放電時間一般不少于 2min。若遇重復試驗或加過直流高壓后的試品，放電時間則應更長些。進行放電工作應使用絕緣工具（如絕緣棒、絕緣手套、絕緣鉗等），不得用手直接接觸放電導線。

（2）用清潔柔軟的布擦去試品表面的污垢，必要時要先用汽油或其他適當?shù)娜ス竸┫磧籼坠鼙砻娴姆e污。

（3）將兆歐表水平放置，搖動手柄至額定轉速（120min），此時指針應指 “ ∝ ” ；然后再用導線短接 “ 火線 ” （L）與地 “ 地線 ” （E）端鈕，并輕輕搖動手柄，指針應指 “ 0 ” 位。

（4）將試品的非測量部分均接地，然后將接地線接于兆歐表的接地端頭 “E” 上；被測量部分用絕緣導線上接于兆歐表的火線端頭 “L” 上（  “E” 與 “L” 兩引線不得纏繞在一起）。對重要的被試品（如發電機、變壓器等），或試品表面泄漏電流較大時，為避免表面泄漏電流的影響，必須加以屏蔽（可用軟裸線在絕緣表面纏繞幾圈，其部位就靠近被測量部分，但不得相碰），并用絕緣導線接于兆歐表的屏蔽端 “G” 上。

（5）驅動兆歐表達額定轉速，待指針穩定后，讀取絕緣電阻值。 做吸收比試驗時，為了正確測量15s 和60s 的絕緣電阻值，應先將兆歐表搖至額定轉速后，用絕緣工具將火線立即接至被試品上，同時記錄時間，分別讀取15s 和60s 的絕緣電阻值。在整個測量過程中，兆歐表轉速應盡可能保持恒定。

（6）測量完畢，仍然要搖動兆歐表，使其保持轉速，待引線與被試品分開后，才能停止搖動，以防止由于試品電容積聚的電荷反饋放電而損壞兆歐表。

（7）試驗完畢或重復試驗時，必須將被試品對地充分放電，放電時間至少1～5min。

（8）記錄試品名稱、規范、裝設地點及溫度和濕度。

三、注意事項

1）兆歐表接線端柱引出線不要靠在一起。

2）測量時，兆歐表轉速應可能保持額定值并維持恒定。

3）測量電容量較大設備（如大容量的發電機、較長的電纜、電容器等）的絕緣電阻時，最初充電電流很大，兆歐表指示數值很小，這并不表示試品絕緣不良，須經過較長的時間才能得到正確的測量結果。

4）如果所測試品的絕緣電阻過低時，應盡量進行分解試驗，以找出絕緣電阻最低的部分。

5）根據不同試品及其電壓等級，選擇使用不同電壓及量程的兆歐表（歷次試驗應用同一塊或同型號的兆歐表）。在測大容量試品時，歷次讀數時間應相同（一般為1min）。

6）陰雨潮濕的氣候及環境濕度太大時，不宜進行測量。一般應在干燥的晴天，環境溫度不低于 5℃時進行。

四、影響絕緣電阻的各種因素

各種電氣設備的絕緣電阻值與電壓的作用時間、電壓的高低、剩余電荷的大小、濕度及溫度等因素有關。

1、 濕度對絕緣電阻的影響

絕緣物的吸濕量隨濕度而變化。當空氣相對濕度大時，絕緣物因毛細管作用吸收較多的水分，使電導率增加，絕緣電阻降低。另外，空氣相對濕度對絕緣物的表面泄漏電流影響更大，同樣影響測得的絕緣電阻值。

2、溫度對絕緣電阻的影響

絕緣物的絕緣電阻是隨溫度變化而變化的，一般溫度每一個上升10℃，絕緣電阻約下降 0.5～0.7倍，其變化程度隨絕緣的種類而異。因為溫度升高后，介質內部分子和離子的運動被加速，同時絕緣內部的水分在低溫時與絕緣物相結合，一遇到溫度升高，水分子即向電場兩極伸長，所以使其電導率增加，絕緣電阻降低。此外，溫度升高時絕緣層中的水分會溶解更多的雜質，也會增加電導率，降低絕緣電阻值。

為了能將測量結果進行比較，應將有關的試驗結果換算至同一溫度。

對于 A 級絕緣的變壓器、互感器等電氣設備，其換算公式為：

R2=10αR1（t1—t2）

      式中    R2——換算至溫度為t2時的絕緣電阻，MΩ；

                 R1——溫度為t1時的絕緣電阻，MΩ；

                 α——絕緣物的溫度系數，α=1／40。

對于B級絕緣的發電機，一般應將測得的絕緣電阻換算至接近運行狀態溫度75℃時的數值，其換算公式為

      式中   R75℃——溫度為75℃時的絕緣電阻，MΩ；

                      Rt——溫度為t℃時的絕緣電阻，MΩ；

                         t——測量時的溫度，℃。

應指出的是，這種換算是近似的，最好是在相近的溫度下做試驗。絕緣的吸收比也是隨溫度變化的，一般當溫度升高時，受潮絕緣的吸收比會有不同程度的降低。但對于干燥的絕緣，吸收比受溫度變化的影響并不明顯。
