某TVBOX有一HDMI接口，內部控制電路印制板是四層。進行輻射騷擾測試時，該TVBOX的HDMI接口與電視相連，并進行數據通信。3m法半電波暗室中的測試結果如圖1所示。

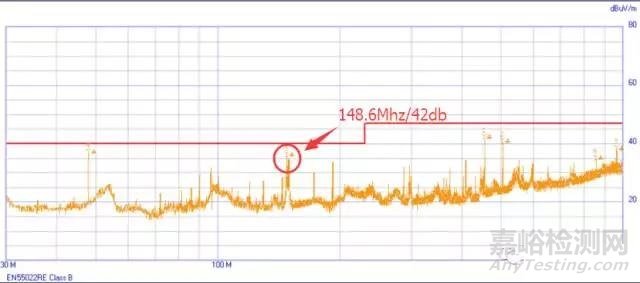

圖1為輻射騷擾測試接收天線水平極化是的測試頻譜圖（最差測試天線方向）。

從圖1可看出，該TVBOX在輻射接收天線水平極化的情況下，有一點（頻率點148.6Mhz）超過了EN55022標準中規定的CLASSB限制要求，且高頻單支噪聲多為74.3Mhz倍頻。

【原因分析】

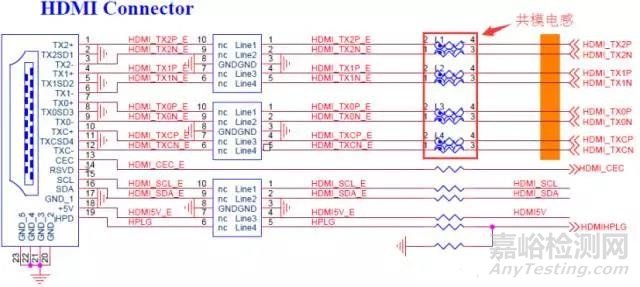

HDMI接口的傳輸速率很高。周期信號及信號的諧波會通過傳輸電纜產生輻射騷擾（HDMI特征頻點為74Mhz左右）。另外控制芯片和接口芯片在產生信號時，芯片的地和電源之間也可能會隨信號的擺動，產生噪聲。因此通常用以下四種方法來抑制HDMI接口的EMI噪聲，如圖2所示（HDMI接口原理圖）。

圖2

（1）HDMI接口電纜采用屏蔽電纜。

（2）在HDMI接口電纜上套上鐵氧體磁環，

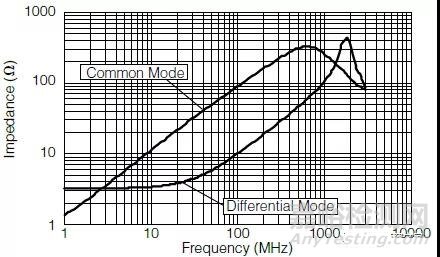

（3）差分線對上串聯共模電感。共模電感由兩根導線同方向繞在鐵芯材料商，當共模電感電流通過是，共模電感會因磁通量疊加而產生高阻抗：當差模電流通過是，共模電感因磁通量互相抵消而產生較小的阻抗。共模電感衰減特性曲線如圖3所示。

 圖3

從圖3的衰減特性也能看出，在HDMI接口電路中的共模電感對差分信號不會造成影響，主要是針對共模電流進行選擇性衰減。

（1）HDMI接口電路電源良好的去耦也是降低HDMI接口電路EMI噪聲的重要部分。

分析該款TVBOX樣機發現，測試用HDMI屏蔽電纜屏蔽層與HDMI端口金屬連接器采用的是“單點接地”的連接方式。改變TVBOX中屏蔽電纜與金屬連接器的連接方式，即將屏蔽層與連接器金屬外殼進行環形360°搭接（如圖4）。

更改后輻射騷擾測試接收天線水平極化的頻譜圖如圖5。

【處理措施】

改變屏蔽電纜屏蔽層與金屬連接器的連接方式，取消原來的單點接地，實現屏蔽層與金屬接口360°搭接。

【思考與啟示】

單點接地的存在，相當于在屏蔽層上串聯一個數十納亨的電感，它能夠在接口的電纜屏蔽層上因屏蔽層電流的作用而產生一個共模電壓。隨著頻率的增大，單點接地連接的等效轉移阻抗也將迅速增大，這樣不但會使屏蔽電纜完全失去屏蔽的效果而且可能產生額外的騷擾。因此屏蔽電纜的屏蔽層與連接器很重要，一定要保證360°搭接。
