燈具產品頻閃檢測標準及要求

嘉峪檢測網 2018-10-18 11:33

隨著光源產品的不斷更新?lián)Q代，人們對將看的照明也越來越關注，雖然目前市面上很多標稱無頻閃的LED燈具，但受限于目前燈具的發光原理。

絕對意義上的無頻閃實際是基本不可能的。目前對于頻閃flicker,世界上也沒有統一的檢測標準，各相關組織或地區對頻閃問題提出了各自的要求和關切。

那我們就一起看看具體有哪些標準。

主要有IEEE、IEC-pst、ASSIST、CIE SVM、加州CEC JA10等標準！

燈具產品頻閃檢測標準及要求

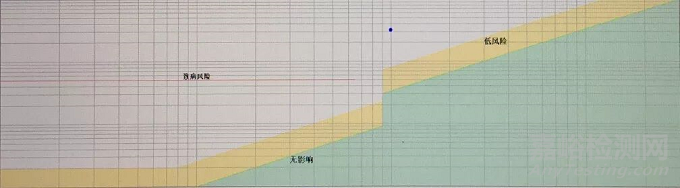

低風險和不可察覺到的影響水平的閃巧頻率和波動深度函數關系

IEEE PAR1789《LED照明閃爍的潛在健康影響》

給出了波動深度及頻閃指數的“不可察覺”及“低風險”限制，并定義了波動深度【波動深度=（A+B）*100%】和頻閃指數【閃爍指數=Q1（Q1+Q2）】，但在實際應用中較男發現，主要是會增加LED光源的成本和體積。

新的GB/T 31831-2015《LED室內照明應用技術要求》標準就是采用這種定義的限值。

每個標準的測量方式和量化標準也不盡相同，但結果都可以作為衡量LED燈具頻閃情況的重要指標。

荷蘭飛利浦公司工程師們整理了部分標準的限值比較，發現IEEE的要求最為嚴格，而pst和SVM分別限定不同的波段，并且考慮了被測對象的波形和占空比，更為準確，因此也更為推薦。

燈具產品頻閃檢測標準及要求

常見光源的頻閃測量

IEC-Pst測量方法

本方法是參考IEC TR 61547-2015基于IEC 61000-3-3和IEC 61000-4-15等標準提出的應用于照明產品閃爍評價。

Pst=1表示50%的實驗者(概率)剛好感覺到閃爍。

ASSIST測量方法

此方法是由美國照明研究中心(LCR)領導的固態照明系統和技術聯盟(ASSIST)所推薦的，針對可見頻閃的評價和頻閃效應的評價。

CIE SVM測量方法

SVM為CIE推薦的量化頻閃效應的參數，參考CIE IN:006-2016標準，并得到了Lighting Europe和NEMA的推薦。

SVM<1，頻閃不可見；

SVM>1，頻閃可見;

加州CEC JA10測量方法

美國加州能效CEC Title 24對高于高效照明光源頻閃（Flicker）測試要求，

主要通過量化照明的光波動，并且用低于某一截止頻率的調制深度百分比來表征頻閃程度。

新版能源之星（ENERGY STAR）對燈具的頻閃測試提出要求

針對燈具產品，在2017年6月20日美國國家環境保護局EPA發布了最新的能源之星Lamps V2.1認證規范，此版本將在2017年10月1日全面替代之前的Lamps V2.0版本。

相較原2.0版本，能源之星Lamps V2.1 發生了多處的變化，其中，比較重要的一個變化就是補充了新的頻閃的測量評價指標，特別是對可調光燈的頻閃性能評價提出了更為詳細的要求。結合了現有“能源之星Lamps V2.1”的公開資料，整理如下：

1、頻閃相關評價指標

在第11.3節，能源之星對燈的光輸出頻率提出了明確要求，即緊湊型熒光燈的頻率應在20到33kHz間或者≥40kHz；而LED燈的光輸出頻率f應≥120H。

根據12.4節，對于所有標識可調光的燈，應在報告中提供一下頻閃參數：

-閃爍百分比PF

-閃爍指數FI

-光輸出周期性頻率f

-短期閃變指數Pst

-頻閃效應可視化參數SVM

-ASSIST閃爍感知度Mp

其中，后三項指標Pst、SVM和Mp為此次Lamps V2.1最新提出的。

能源之星所指的“可調光燈”主要是考察燈對調光器的兼容性，能源之星并不強制要求所有的燈都設計成可調光，但要求在外包裝上對是否可調光作出標識，并有網站可查詢調光器的兼容信息。根據能源之星官網，大部分燈都是“可調光的”。標識為“可調光”的燈，應至少在2個廠家的5種不同的調光器下進行調光性能測試；如廠家簽署過“NEMA LED Dimming Compatibility Program”，則可直接配備NEMA SSL 7A調光器進行調光性能的測試。

2、頻閃測試的方法

LED燈的光輸出頻率的測量方法參考《IEEE Std 1789TM-2015》。

對于頻閃參數的測量，能源之星推薦參考以下相關文件進行：

《NEMA 77-2017 :Standaed for Temporal Lighting Artifacts:Test Methods and Guidance for Acceptance Criteria》；

《ASSIST Metric for Assessing the Direct Perception of Light Source Flicker》；

《ENERGY STAR Recommended Practice – Light Source Flicker》。

在上述參考文件中，NEMA 77-2017規定了短期閃變指數（Pst），閃爍感知度（Mp）等的測量評價方法；ASSIST規定了Mp的計算方法，而《ENERGY STAR Recommended Practice》則規定了具體的頻閃測量操作流程，大體如下：

-在不加調光器是測量燈的基礎光輸出（BLO）的頻閃參數；

-將調光器接入燈的測量電路，在最大調光輸出（MaxLO）下測量頻閃參數；

-在最低調光輸出（MinLO）下測量頻閃參數，MinLO是指20% MaxLO或者宣稱的最低輸出，誰低取誰。

來源：AnyTesting
