中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

可降解生物聚合物，屬于聚酯類大家族，如今被越來越多地在應(yīng)用于醫(yī)療和制藥領(lǐng)域。它們主要是用于縫合操作以及接骨術(shù)所需的醫(yī)用器械，或者還用于活性化合物的控釋系統(tǒng)。

以可以自動降解的聚合物為基礎(chǔ)所制作的植入物，運用到整形外科之中具有一大優(yōu)勢：它對康復過程十分有利，因為可以避免再次進行手術(shù)以取出植入物?？梢宰詣咏到獾木酆衔飼谝欢ǖ纳項l件下降解為一些無毒的天然物質(zhì)。

在生物可降解的聚合物中，以乳酸和/或乙醇酸為主要成分的聚合物的運用尤為廣泛。它們在降解后會轉(zhuǎn)化為一些天然化合物（例如水和二氧化碳），而且身體可以很容易地通過腎臟等器官將其排出體外。除此以外，這一類聚合物30多年以來得到了諸多運用，通過長時間的實踐證明了其生物無害性。

從20世紀80年代開始，可以自動降解的聚合物充當了整形外科學中很多種創(chuàng)新型產(chǎn)品的主要制作成分，例如固定韌帶的螺絲、夾板、創(chuàng)口夾子、固定骨折的錨釘和針形物等。此類聚合物在其它的醫(yī)療領(lǐng)域內(nèi)也表現(xiàn)出一些難得的優(yōu)勢。最近有一種非常具有創(chuàng)新性的新型治療方法問世，使用的是可以被生物降解的支架，以防止心臟動脈中發(fā)生狹窄。某些可以被植入的可生物降解聚合物也被運用到一些以3D打印機為輔助的應(yīng)用之中。

最重要的可自動降解式聚合物的化學合成是通過對應(yīng)單體（例如丙交酯、乙交酯、二氧環(huán)己酮、三亞甲基碳酸酯(TMC)等）的開環(huán)聚合來實現(xiàn)的，并且通過一種催化劑來引發(fā)開環(huán)聚合。對于這樣生成的聚合物，其特性取決于對不同單體和共聚單體的選擇、它們的組成以及分子重量的分布。

生物可降解類聚合物的大家族一直延伸到高結(jié)晶度的聚合物（例如聚乙交酯），也包括半結(jié)晶產(chǎn)品（例如聚（L-丙交酯）），甚至包括完全是無定形的聚合物（例如聚（D，L-丙交酯））。有可能合成諸如聚L-丙交酯之類自動降解非?？斓木酆衔铮沁@些它們依然需要好幾年的時間才能完全消失。甚至可以通過在聚合物鏈中混加TMC而將彈性特征引入其中。

在根據(jù)目標應(yīng)用來選擇聚合物時，結(jié)晶性能是一個非常關(guān)鍵的因素。結(jié)晶的程度以及結(jié)晶區(qū)的分布能夠?qū)C械性能造成至關(guān)重要的影響，尤其是對于纖維的制作。結(jié)晶性能既是由聚合物包括單體組成在內(nèi)的具體參數(shù)確定的，同時又可以受到一些適應(yīng)性方法（例如模具設(shè)計和熱處理等）的控制和/或引發(fā)。

可自動降解的聚合物所達到的機械性質(zhì)對接骨術(shù)而言非常重要。聚合物正是憑借這些生物機械性能才能經(jīng)得起拉伸和壓縮作用力，尤其是在術(shù)后的恢復期間。在病患的痊愈過程中，隨著植入物的降解，可以觀察到固定裝置和植入物朝著骨骼組織的逐漸轉(zhuǎn)移。

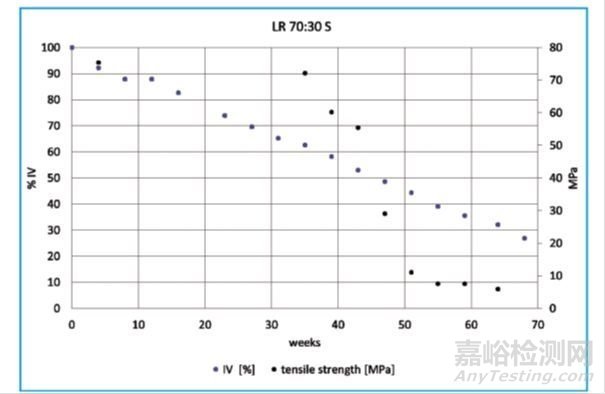

可自動降解的聚合物的降解，是通過聚合物鏈的酯基團的水解來實現(xiàn)的。植入物首先會吸收鄰近組織里所具有的水分。降解過程具體表現(xiàn)為整體材料的一種侵蝕現(xiàn)象。聚合物的殘塊最終會在三羧酸循環(huán)過程（Cyclede Krebs）中轉(zhuǎn)化為水和二氧化碳，然后通過自然途徑排出體外（例如通過呼吸系統(tǒng)或者尿道排出）。聚合物鏈的長度以及相應(yīng)單體的支化會一直控制吸水性能，從而控制聚合體在身體內(nèi)的降解速度。

此外，可自動降解的聚合物的降解率主要依賴溫度和PH值。然而，如果酸降解產(chǎn)物的濃度高的話，也有可能發(fā)生自動催化效應(yīng)。在生理環(huán)境下，PH值可能會發(fā)生大幅度的變化，尤其是當植入物周圍出現(xiàn)發(fā)炎癥狀時。

水解過程中的酯基鏈合會對分解速度產(chǎn)生關(guān)鍵的影響。事實上，水進入聚合物中結(jié)晶度很高的區(qū)域要比進入非晶態(tài)區(qū)域要更為困難。因此，結(jié)晶區(qū)的分解速度就非常慢。相反的是，一個聚合物越是非晶態(tài)、越是親水，那么其自動降解速度就越快。

熱處理過程中的分解也是一個已知現(xiàn)象，而且可以通過在轉(zhuǎn)化步驟中使用極度純凈干燥的聚合物來避免這一情況的發(fā)生，即使不能避免，也至少可以在程度上加以控制。

對生物可吸收聚合物采取的典型轉(zhuǎn)化方法是注射成型、壓縮成型和擠壓成型。聚合物的最初形式為粉末狀或者顆粒狀，每個程序都會在熱力或者機械力的作用下將它轉(zhuǎn)化為一種成品或者半成品。

注射成型主要用來制作整形外科用的植入物。聚合物會被融化，然后被注入到模具中，以生成高品質(zhì)的產(chǎn)品。可吸收式聚合物被設(shè)計為可以自動降解的模式，因此對濕度非常敏感。所以必須對處理過程進行控制（使用干燥的合成物），以控制分子質(zhì)量的損失。

滅菌步驟對最終植入物的使用起著至關(guān)重要的作用，可以采取伽馬射線輻射或者電子束（e-beam）輻照的方式進行，或者使用環(huán)氧乙烷進行氣體滅菌。使用伽馬射線輻射滅菌法具有一個缺點，那就是會因為所使用的能量很高而降低產(chǎn)品的分子質(zhì)量。盡管如此，因為經(jīng)濟劃算的優(yōu)點，它依然是醫(yī)療器械行業(yè)所使用的標準方法。電子束輻照是一種新方法，到目前為止很少被人們使用，它似乎具有更強的優(yōu)勢，因為它所使用的是很弱的電離能，所以造成的分子質(zhì)量損失要更少一些。使用環(huán)氧乙烷（ETO）滅菌在運用時需要遵循與氣體解吸-低溫處理相關(guān)的注意事項，其優(yōu)點是不會切斷分子鏈。
