① 黏著磨損；

② 磨粒磨損；

③ 疲勞磨損（或稱接觸疲勞）；

④ 腐蝕磨損（或稱微動磨損）。

實際失效分析中往往是多種磨損形式同時存在，但一般有一種磨損形式是主要的。磨損往往會導致開裂，如磨削開裂、疲勞磨損、微動磨損等。

（1）黏著磨損主要特征為：

①凸起和轉移處有相對撕脫，接觸面比較粗糙，具有延性破壞凹坑特征，宏觀或微觀形貌可觀察到黏著痕跡，且存在高溫氧化色，見圖2a)；

②剖面金相可見冷焊和組織變形，見圖2b)；

③ 能譜(EDS)分析時存在對磨材料的遷移。

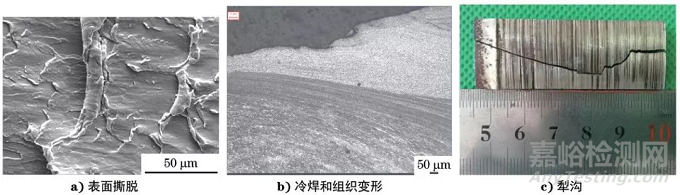

圖2 磨損特征形貌

（2）磨粒磨損主要特征為：在接觸面上有顯著的磨削痕跡，有時也被稱為犁溝，見圖2c)。

（3）疲勞磨損（或稱接觸疲勞）主要特征為：存在麻點剝落，接觸表面出現各種封閉式微裂紋和微斷裂，表面磨屑脫落后表面形成豆狀坑，或稱“鱗狀”脫落。

（4）腐蝕磨損（或稱微動磨損）主要特征為：各種金屬表面的腐蝕痕跡特征不同，如鐵基金屬的微動磨損產物為棕紅色粉末，鋁和鋁合金的微動磨損產物為黑色粉末，銅、鎂、鎳等金屬的微動磨產物多為黑色氧化物粉末。

4 磨損失效診斷舉例：

軸承疲勞磨損失效分析

（1）宏觀分析

地鐵列車上的軸箱軸承在使用一段時間后出現異常聲響。

對失效軸承拆解后發現：軸承T端內部的滾珠呈銀亮色；W端的軸承滾珠呈淡黃色，且該端的軸承外圈內壁表面存在淡黃色的油脂和一處沿軸向分布的損傷帶。兩端的軸承蓋形狀不同，內部充油量也不同：W端軸承蓋內的油脂大致占到一半，油脂顏色泛青；T端軸承蓋內充滿了油脂，油脂顏色泛黃。

將軸承外圈充分清洗后肉眼觀察，宏觀上存在3種特征：

①存在鼓包和顯微裂紋；

②存在淺而光滑的壓痕；

③存在肉眼明顯可見的周向損傷帶，見圖3。

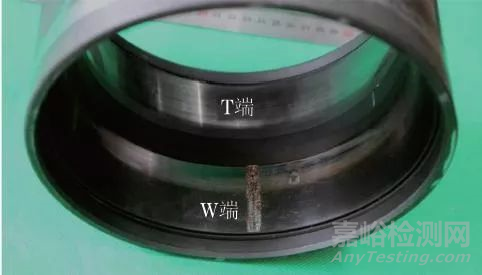

圖3 軸承外圈內表面損傷帶形貌

 （2）理化檢驗

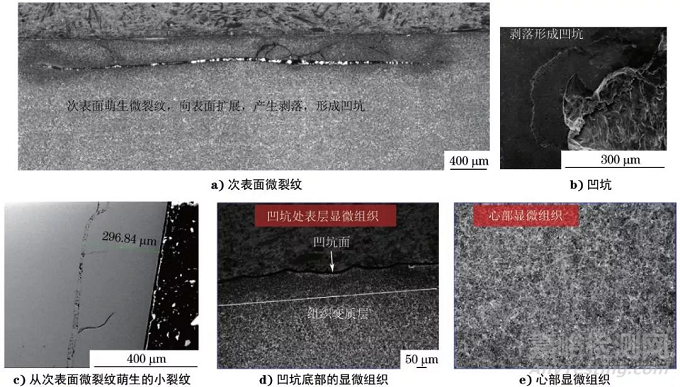

軸承外圈和滾珠化學成分均符合GB/T 18254－2016《高碳鉻軸承鋼》對GCr15鋼的技術要求；晶粒度為9.0級，非金屬夾雜物評定結果為A0.5，Ae0.5，B0，C0，D0.5；外圈硬度為57.5~59.0HRC，滾珠硬度為62.5~63.0HRC；潤滑油脂中檢測到尺寸約150μm×100μm的金屬磨屑。從損傷帶區域切取剖面試樣，經鑲嵌、磨拋和化學侵蝕后在光學顯微鏡下觀察，結果見圖4?？梢娫搮^(qū)域的次表面存在與原始表面大致平行的微裂紋，同時存在從該微裂紋中萌生的向表面擴展的更細小的微裂紋，見圖4a)，c)；根據微裂紋的相對寬度判斷次表面的與表面大致平行的微裂紋為首先產生，然后向表面擴展，結果產生凹坑，見圖4b)；凹坑底部由于反復的接觸撞擊產生較高溫度，出現了組織變質層，見圖4d)；心部正常顯微組織為回火馬氏體＋碳化物＋殘余奧氏體，見圖4e)。

圖4 軸承外圈微裂紋及顯微組織形貌

（3）受力分析

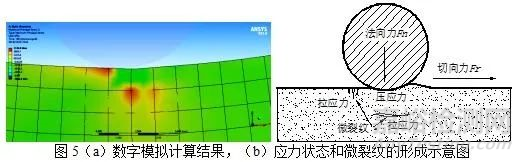

對軸承服役過程進行有限元數字模擬，結果顯示滾珠和外圈接觸點的前方為壓應力狀態，其后方和次表面為拉應力狀態，見圖5a)。

當摩擦材料表面的微體積受到一定的接觸循環交變應力的作用時，在次表面將萌生微裂紋，然后裂紋逐漸擴展到表面，導致表面產生片狀或顆粒狀磨屑，這就是疲勞磨損過程。

在接觸過程中，較軟表面的微凸體變形（外圈），形成較平滑的表面，于是轉變成微凸體-平面接觸；當較硬表面的微凸體（滾珠）在其上犁削時，軟表面受到循環載荷的作用；硬的微凸體的摩擦導致軟表面產生切向塑性變形，隨著循環載荷作用的增加，變形逐漸累積；隨著軟表面變形的增加，在表面下面裂紋開始形核，非?？拷砻娴牧鸭y受到接觸區下的三軸壓應力的阻擋；進一步的循環載荷則促進生成平行于表面的裂紋，見圖5b)；當裂紋最終擴展到表面時，薄的磨損片分層剝落而形成片狀磨屑，最終形成凹陷的損傷帶。

（4）失效診斷

W端內圈外表面顏色呈淡黃色，T端呈銀亮色，說明W端工作過程中經歷過較高的溫度；W端外圈內表面鼓泡處靠近中間部位，該部位存在周向亮帶，說明該部位磨損程度相對較嚴重。從拆解后油脂的分布情況來看，W端的軸承蓋中一半充滿了油脂，一半幾乎沒有油脂；而T端的軸承蓋中充滿了油脂。

軸承的工作面為斜面，滾珠滾動時會將潤滑油脂擠向一側，油脂一旦進入軸承蓋，就很難再返回到滾道部分，這將會造成實際潤滑油脂減少，其中遠離軸承蓋的部分減少量最多，因而該區域潤滑效果降低，摩擦阻力增大，溫度上升，工作表面變色，嚴重時可造成工作面損傷。軸承外圈內表面的損傷帶與其附近的鼓泡缺陷性質相同，均為疲勞磨損，鼓泡為早期階段形貌特征。

（5）診斷結果

軸箱軸承工作中出現異常聲響是由于其外圈內表面出現了帶狀凹陷損傷，破壞了軸承工作的平穩性，從而產生異常聲音；該帶狀凹陷損傷性質為疲勞磨損，其產生主要與該部位潤滑油脂減少有關。
