2017年，遼寧某電廠在檢修期間發現，中壓調速汽門預啟閥閥碟開裂失效。

中壓缸進汽閥設計為兩臺聯合汽門，聯合汽門由中壓調速汽門和中壓主汽門合并在一個閥殼內，雖然它們利用一個共同的閥殼，但這兩個汽門的功能是不同的，各自有獨立的操作控制裝置。中壓調速汽門設計獨立的閥碟組件，主閥碟內部設有預啟閥，在閥門開啟時降低主閥碟前后壓差，減小閥門開啟力。

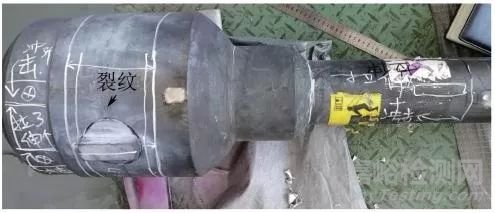

圖1 失效預啟閥宏觀形貌

對中壓調速汽門進行解體檢查，發現閥桿輕微積存氧化皮，襯套完好無斷裂，拆除閥蓋后吊出預啟閥，可見預啟閥止轉銷截面存在明顯裂紋，如圖1所示，已不能滿足正常使用要求。

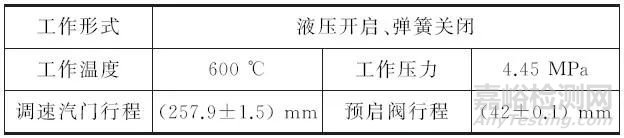

表1 中壓調速汽門基本參數

失效中壓調速汽門基本參數見表1；開裂閥碟材料是汽輪機用GH901高溫合金，閥碟直徑是290mm；銷子材料是2Cr12NiMo1W1V鋼，直徑是85mm。

為查明該預啟閥閥碟開裂失效原因，筆者對其進行了檢驗和分析，并提出了改進措施。

理化檢驗

由圖1可見，止轉銷和閥碟結合比較緊密，從裂紋未貫穿一側沿橫截面方向機加工切開，打開裂紋貫穿一側斷口，發現斷口和止轉銷接觸面存在脫落的氧化皮。

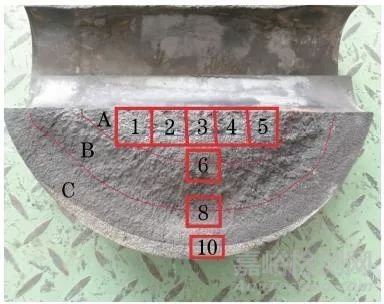

圖2 閥碟斷口宏觀形貌

由圖2可見：斷口表面顏色呈灰黑色，兩斷裂面嚙合性好，無明顯塑性變形；斷面明顯可分為3個區域，即A區纖維區，B區放射區，C區剪切唇區；其中B區有明顯的放射狀條紋，屬于典型的脆性斷口，放射狀條紋發射的反方向指向裂紋源，即A區。

分別從閥碟近表面和中心部位取樣進行化學成分分析，結果見表2。

表2 閥碟化學成分分析結果（質量分?jǐn)?shù)）

對止轉銷取樣進行化學成分分析，結果見表3。

表3 止轉銷化學成分分析結果（質量分?jǐn)?shù)）

根據資料，閥碟材料為GH901高溫合金，參照《中國航空材料手冊》（第2版）第2卷對GH901材料成分的要求，閥碟表面和心部的化學成分均符合該手冊技術要求。止轉銷化學成分分析結果滿足GB/T 8732－2004 «汽輪機葉片用鋼»對2Cr12NiMo1W1V鋼成分的技術要求。

分別從閥碟和閥桿處取拉伸、沖擊試樣進行力學性能檢測，取樣位置見圖3和圖4，試驗結果見表4和表5。

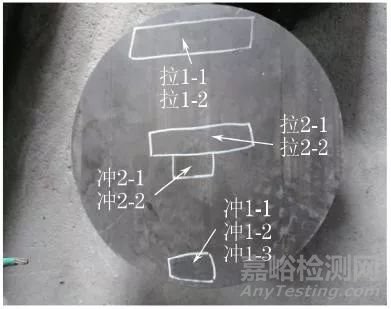

圖3 閥碟拉伸和沖擊試驗取樣位置

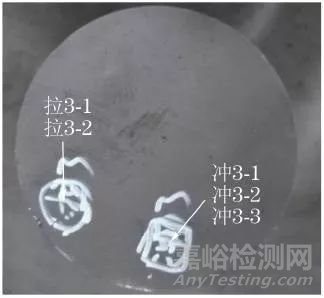

圖4 閥桿拉伸和沖擊試驗取樣位置

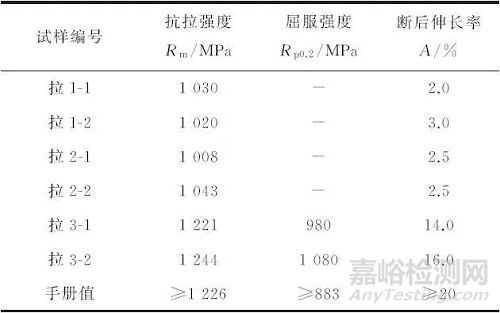

表4 拉伸試驗結果

由表4拉伸試驗結果可見：閥碟近表面及中心位置材料斷后伸長率很低，材料斷裂時無明顯塑性變形；閥桿的抗拉強度和斷后伸長率均高于閥碟的，但仍不符合《中國航空材料手冊》對GH901高溫合金材料的技術要求。

表5 沖擊試驗結果

由表5沖擊試驗結果可見：閥碟近表面、中心位置及閥桿的沖擊吸收能量都很低，均不符合《中國航空材料手冊》對GH901高溫合金材料的技術要求。

對閥碟斷口面取樣進行金相分析，金相取樣位置為圖2中2號試樣的縱截面和3號試樣的橫截面，草酸水溶液電解侵蝕，金相分析結果見圖5和圖6。

圖5 2號試樣縱截面顯微組織形貌

圖6 3號試樣橫截面拋光態形貌

由圖5和圖6可見：閥碟材料的顯微組織主要為奧氏體和晶間碳化物；對2號試樣的晶粒尺寸進行測量，晶粒度等級為2級；對3號試樣拋光態形貌進行觀察，發現有大量的孔洞。

掃描電鏡(SEM)取樣位置為圖2中的A區，掃描電鏡分析結果見圖7和圖8。

圖7 A區斷口SEM形貌

圖8 A區斷口上孔洞SEM形貌

閥碟A區斷口上存在大量孔洞，見圖7。部分孔洞已經連接成線，見圖8a)；部分孔洞以孤立的點存在，見圖8b)，孔洞直徑在20~100μm。斷口上沒有觀察到明顯的疲勞斷裂特征。
