太陽電池光生電流值的大小主要受兩個因素的影響：電池的光譜響應和光源的光譜輻照度分布。電池的光譜響應是指在各個波長上的單位輻照度所產生的電流與波長的關系曲線，該特性曲線與電池自身的工藝材料特性密切相關。

理論上來說，測試每種類型的太陽電池必須采用與其光譜響應完全一致的標準電池來標定輻照度。在實際測量中選擇的標準電池的工藝和材料與被測試樣只能夠大致相同，兩者光譜響應的偏差需要通過計算得出，并將得出的光譜失配因子代入電流-電壓(I-V)特性試驗，對比分析電池的電性能參數。

多晶硅太陽電池的電性能在一定的溫度范圍內隨溫度的變化而產生相應的變化，筆者根據多晶硅太陽電池的這一特性，依照IEC60891-2009《光伏器件測定I-V特性的溫度和輻照度校正方法用程序》的溫度修正方法，換算不同溫度下的測試數據，得到標準條件下的特性參數。

試驗材料與試驗方法

01、試驗材料

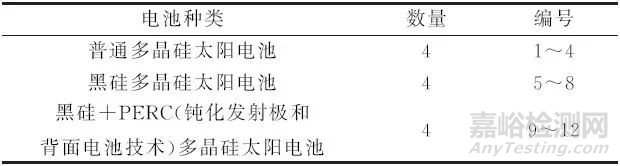

表1 試驗電池的種類及其數量

02、試驗方法

對多晶硅太陽電池進行4次I-V特性測試，分別是：

①設置光譜失配因子為1，溫度系數值設為0；

②輸入電池片相對應的光譜失配因子，不改變溫度系數值；

③光譜失配因子設為1，輸入各個電池片的溫度系數值；

④輸入各個電池片的光譜失配因子和溫度系數值。

分析比較多晶硅太陽電池在此4個不同狀態下的電性能參數，為了消除多晶硅太陽電池電容效應的影響，試驗中采用的脈沖時間均為140ms。

試驗結果與討論

01、無修正的I-V特性

利用太陽能電池片光電性能測試模擬器，將光譜失配因子設為1，溫度系數值為0，在標準測試條件【AM(air-miss)1.5，光強為1000 W·m-2，溫度為25℃，下同】下對試樣進行電性能測試，測試結果如表2所示。

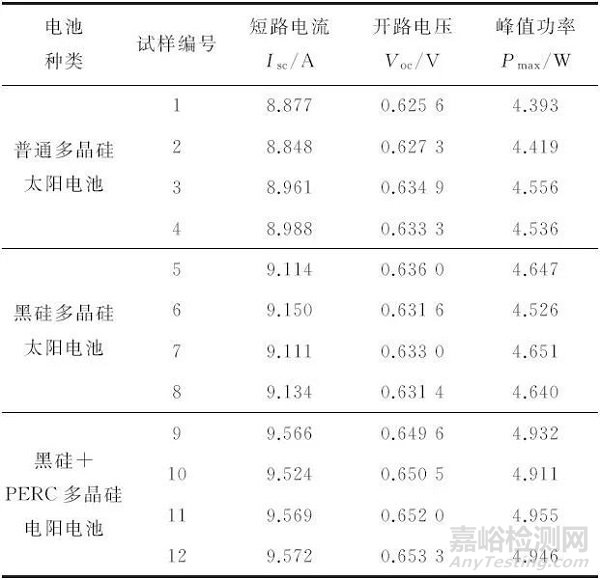

表2 試驗電池的電性能數據

02、光譜修正的I-V特性

用電池量子效率檢測儀對試驗電池分別進行光譜響應測試，并計算光譜失配因子，計算公式為

式中：E0(λ)為標準光譜輻照度分布；E (λ)為實測光源（太陽模擬器）的光譜分布；Rr(λ)為標準電池的相對光譜響應；Rt(λ)為試驗電池的相對光譜響應；d(λ)為波長的微分。

計算得出的光譜失配因子如表3所示，在進行測試I-V特性的試驗時，輸入光譜失配因子，并在標準測試條件下進行測試，與未進行光譜修正的測試結果進行對比，對比結果如圖1所示，可見輸入試驗電池的光譜失配因子后，短路電流有了明顯提高，相應地峰值功率也有了明顯提高。

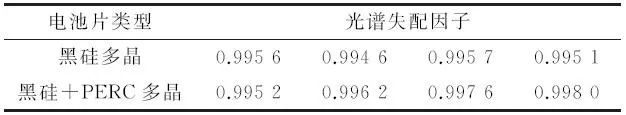

表3 試驗電池的光譜失配因子

圖1 多晶硅太陽電池光譜修正前后的電學特性比較

03、溫度系數修正的I-V特性

利用控溫載臺控制試樣電池溫度，采用升溫法和降溫法重復測試短路電流Isc、開路電壓Voc和峰值功率Pmax，且溫度跨度范圍為20~60℃，測試間隔為2.5℃。以2號普通多晶硅太陽電池為例，測試其在不同溫度下電性能數據的變化。

如圖2~4所示，分別為試驗室內測試的普通多晶硅太陽電池的Isc，Voc，Pmax與溫度的關系函數圖，并構造最小二乘法對其進行擬合。

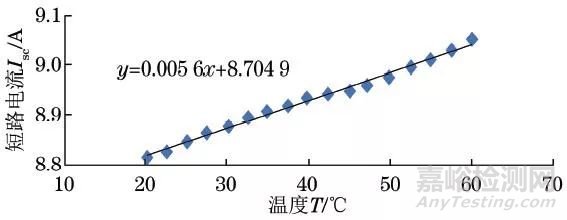

圖2 短路電流的溫度特性

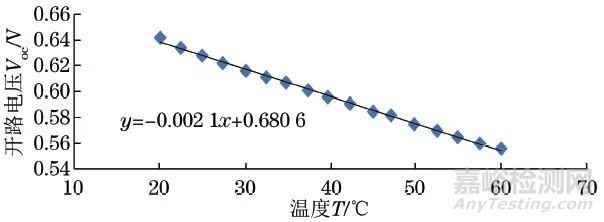

圖3 開路電壓的溫度特性

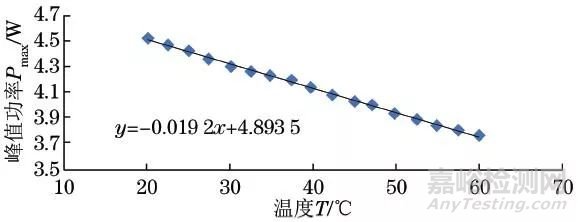

圖4 峰值功率的溫度特性

上述函數曲線關系可用下式表示

y＝ax+b（2）

式中：a表示溫度系數，短路電流溫度系數α1取0.0056A·℃-1，開路電壓溫度系數β1取-0.0021V·℃-1，峰值功率溫度系數δ1取-0.0192W·℃-1。相對溫度系數可用百分?jǐn)?shù)表示，其計算公式為

TC＝100a/（25a +b）（3）

式中：TC為相對溫度系數，短路電流溫度系數α2取0.06331％·℃-1，開路電壓相對溫度系數β2取-0.3343％·℃-1，峰值功率相對溫度系數δ2取-0.4350％·℃-1。

由圖2~4可知，隨著試驗電池溫度的升高，短路電流有微小的提升，而開路電壓和峰值功率的下降幅度稍大，可見溫度對開路電壓和峰值功率的影響相對較大。

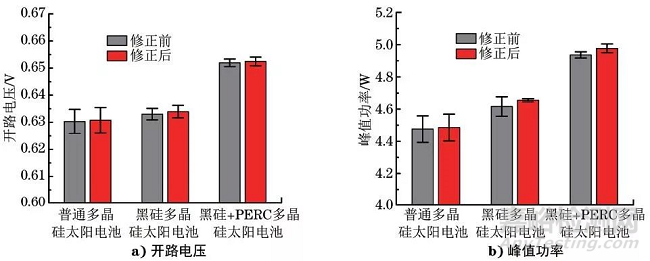

對試驗試樣在標準測試條件下進行I-V測試，并輸入計算得出的溫度系數，將得到的電性能數據與未進行溫度修正的測試結果進行對比，其對比結果如圖5所示，可見溫度修正后，開路電壓和峰值功率都有所上升。

圖5 多晶硅太陽電池溫度修正前后的電學特性比較

04、光譜修正和溫度系數修正的I-V特性

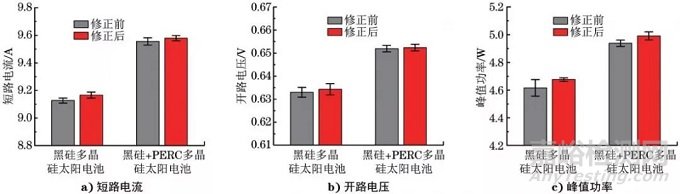

輸入光譜失配因子和溫度系數，在標準測試條件下測試試驗電池，將此時測出來的電性能數據與未經過修正的數據進行對比，如圖6所示，測得的電性能數據如表4所示。

圖6 多晶硅太陽電池光譜與溫度修正前后的電學特性比較

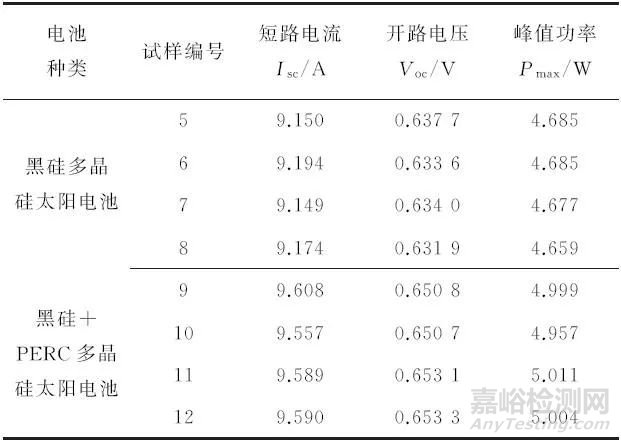

表4 多晶硅太陽電池光譜與溫度修正后的電性能數據

可見經過修正后試驗電池的短路電流和峰值功率有了明顯提高。通過計算分析，經過修正后試驗電池的短路電流提高了0.364％，開路電壓提高了0.151％，峰值功率上升了1.236％。

（1）光譜失配因子對多晶硅太陽電池測試結果中的短路電流影響較大，從而影響電池的輸出功率。

（2）溫度對多晶硅太陽電池測試結果中的開路電壓影響較大，隨著電池溫度的升高，短路電流略有增加、開路電壓明顯下降，導致電池的輸出功率隨電池溫度的上升而下降。
