中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

福建泉港碳九的泄漏事故導(dǎo)致海洋及空氣受到了短時(shí)間的污染影響，漁民損失幾百萬(wàn)，相關(guān)人員被追究責(zé)任，事故后續(xù)不斷發(fā)酵，造成的后果十分嚴(yán)重。而這次碳九泄漏的直接原因是，船舶與碼頭連接的裝卸軟管處墊片（高分子材料）發(fā)生了老化失效。由此可見(jiàn)，高分子材料在儲(chǔ)存、運(yùn)輸和使用過(guò)程中會(huì)受到陽(yáng)光輻射、溫度、濕氣、氧氣等環(huán)境條件影響，容易發(fā)生老化使其性能降低，甚至失去使用價(jià)值。應(yīng)用在工程及交通領(lǐng)域中的材料，一旦失去使用價(jià)值，可能會(huì)造成致命的安全事故。

壽命預(yù)估測(cè)試的目的

對(duì)使用的材料提前進(jìn)行一個(gè)壽命周期評(píng)估，可以對(duì)產(chǎn)品進(jìn)行定期更換及維護(hù)，避免安全事故和財(cái)產(chǎn)損失，這是做高分子材料壽命預(yù)估的根本目的。

高分子材料壽命預(yù)估應(yīng)用領(lǐng)域：

壽命預(yù)估測(cè)試的方法

通常采用自然老化法和人工加速老化法。自然老化法是評(píng)估材料壽命最直接的方法，也是最可靠的方法，但時(shí)間太長(zhǎng)，人工加速老化實(shí)驗(yàn)的周期短，常用做高分子材料的壽命研究。

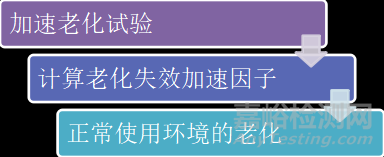

人工加速老化實(shí)驗(yàn)，實(shí)驗(yàn)室工程師主要采用復(fù)合環(huán)境因素下高分子材料的老化失效規(guī)律的預(yù)測(cè)和推算：

a.基于復(fù)合環(huán)境因素加速老化試驗(yàn)，獲得高分子材料在不同加速條件下的壽命特征指標(biāo)失效-老化時(shí)間關(guān)系（曲線或表格）;

b.通過(guò)阿倫尼烏斯公式、倒易法則以及疊加法則計(jì)算相應(yīng)復(fù)合加速因子;

c.利用該加速因子，將加速條件下的失效表格或者曲線推算至正常使用環(huán)境(多老化因素) 下的老化失效曲線，從而實(shí)現(xiàn)了聚合物材料的老化失效規(guī)律的預(yù)測(cè)。

優(yōu)勢(shì)：這種方法周期短，重復(fù)性好，理論推導(dǎo)簡(jiǎn)單，預(yù)測(cè)可靠性高。

其中，

●壽命特征指標(biāo)：

●復(fù)合加速因子α;：

X ——除溫度外的老化條件；

p ——與材料有關(guān)的常數(shù)；

Ea——降解表觀活化能；

R ——氣體常數(shù)；

T ——老化溫度。

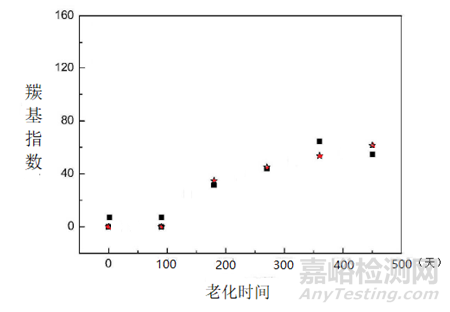

●壽命特征指標(biāo)-老化時(shí)間曲線舉例（羰基指數(shù)與老化時(shí)間的關(guān)系）

注：■實(shí)際自然老化    ★人工加速老化×25.68

1、羰基指數(shù)是高分子材料氧化老化的指標(biāo)，采用FTIR來(lái)觀察和定期記錄。

2、加速老化乘以加速因子（α=25.68）后所得到的該高分子材料的預(yù)估壽命。對(duì)比發(fā)現(xiàn)，實(shí)驗(yàn)推算的高分子材料的預(yù)估壽命與實(shí)際自然老化失效的壽命匹配度較高。
