一個部件內部可能存在許多不同的裂紋類型和幾何形狀，無論是由制造缺陷，過程控制不良還是在預期的服務期間引起的。

斷裂力學試驗

斷裂力學試驗包括斷裂韌性試驗和疲勞裂紋擴展試驗，這些試驗對于安全設計和運行具有重要意義。

• 材料的斷裂韌性試驗常用于測試材料在失效之前承受靜載荷的能力。

• 材料的耐久性則可以通過疲勞裂紋擴展速率來衡量，在疲勞裂紋擴展過程中，循環載荷會使裂紋隨著時間的推移而增長。

兩種裂紋

人們通常所指的裂紋大都是貫穿整個零部件的裂紋缺陷，此類缺陷的評估方法已經有很多了，并且其中一部分可稱得上是家喻戶曉。

另一類裂紋是所謂的表面裂紋，這種裂紋不會穿透部件的整個厚度。這種裂紋的評估需求在航空航天工業中是最為普遍的，而其中又以輕質結構的檢測評估最為重要。究其原因，是因?yàn)檫@些結構發生斷裂的臨界缺陷尺寸相對較小。涉及到表面裂紋的典型情況包括但不限于：高溫下在發動機渦輪葉片中生長的裂紋，或從結構鉚釘孔生長的裂紋等。

表面裂紋測試中的挑戰

當進行斷裂力學測試時，應根據測試類型選擇不同試驗方法，如果不需要，可以采用施加的循環計數或施加的載荷函數來測量裂紋的尺寸。例如，ASTM標準E1820-17a要求測量裂縫尺寸，這是確定非線性斷裂韌性的常用測試方法。但是，表面裂紋測試具有獨特的挑戰性：對于形狀不斷變化的裂紋，沒有方便快捷的方法可以來監測表面缺陷中的裂紋大小。

大多數的表面裂紋都具有不斷變化的縱橫比，它將最大裂紋深度與在表面上測量的（可觀察到的）裂紋長度相關聯。這是一種典型的情況，因?yàn)榱鸭y擴展的驅動力，應力強度系數K是零件幾何形狀以及所施加載荷的函數。在斷裂力學中，系數K比單獨應力更能反映裂紋在載荷作用下的行為，因?yàn)镵能夠?qū)?yīng)力和裂紋尺寸的信息反映到一個參數中。值得注意的是，有時候部件相對于裂紋而言過小會導致裂紋的行為不會像位于無限大小的樣本中那樣。在無限樣本中，表面裂紋會生長成半圓形并保持不變，但在有限大小的樣本中，表面裂紋就不是這樣了。換句話說，加載邊界條件會影響到表面裂紋的發展和演化。

新工具助力表面裂紋的測試

為了克服這些限制，美國國家航空航天局發布了一種交互式工具，該工具能夠無損地監測有限測試樣本中在張力或彎曲條件下生長的任意形狀的半橢圓表面裂紋的瞬時尺寸。該軟件被稱作為表面裂紋電位差（SCPD，Surface Crack Potential Difference），并于2010年被授予美國宇航局馬歇爾太空飛行中心年度軟件獎。

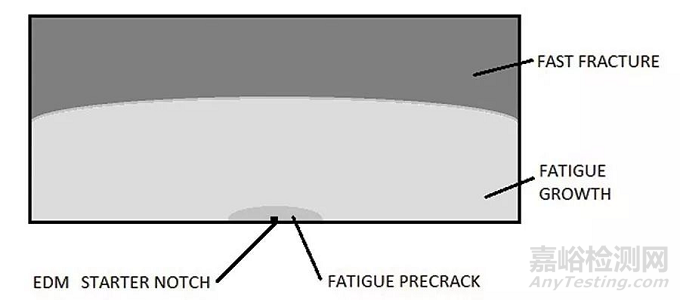

表面裂紋截面示意圖，顯示了初始加工缺口、預裂紋和測試區域。預裂紋通常是給定測試的目標尺寸。

該工具將用于預測裂紋演變的模型與用于實時監測裂紋尺寸的模型相結合，即Newman-Raj模型與電位差法（PD）相結合。

電位差法采用的是基本的物理學原理，且操作方式非常簡單。恒流電源提供通過金屬樣品的電流，連接到樣品裂紋兩側的探針監測裂紋兩端的電位差或電壓，隨著裂紋的增長，電流路徑的電阻會有所增加。這是因?yàn)橛捎诹鸭y尺寸增加，電流繞過裂紋的剩余面積會有所減小，由于電流保持恒定，所以電壓增加。這種電壓增加可以作為自變量測量，并用于與裂紋尺寸相關聯。對于許多貫穿試樣整個厚度的裂紋，已經確定了試件表面探針間電壓的一些數學關聯方程。最著名的就是約翰遜方程，適用于所謂的中間張力，也適用于某些情況下的緊張張力樣本。最后，還必須開發一種稱為校準的數學關系，以將測得的電位差（PD）的經驗變化與裂紋增長聯系起來。這種校準與材料無關，而應該與裂紋的幾何形狀和局部放電結構有關。

表面裂紋電位差SPCD軟件有助于準確、可重復地生成所需的表面裂紋尺寸以便隨后進行疲勞或斷裂測試。并且，該軟件還可以允許用戶通過自動計算機控制將任何所需的裂紋擴展驅動力傳遞到包含不斷變化的表面裂紋的樣品上。因?yàn)樵摴ぞ咴试S直接測量表面裂紋擴展速率，所以它消除了表面裂紋尺寸和形狀將以等同于穿透裂紋的速率生長的假設。這些功能可生成具有更高完整性的數據材料，從而實現更精確的表面裂紋損傷容限評估。

使用模型時需要輸入樣品尺寸，表面缺陷的初始尺寸和縱橫比，加載模式，疲勞裂紋擴展參數以及電位差儀器的配置等。而該程序的輸出則是預期的裂紋演變，以及由此產生的裂紋深度與給定模型的測量信號校準等信息。

綜上所述，假定初始表面缺陷在拉伸或彎曲過程中加載，利用有限試樣寬度修正系數更新表面裂紋的Newman-Raju應力強度因子方程以確定沿裂紋邊界的應力強度，就可以根據計算得到的裂紋前沿的應力強度值，進而預測裂紋表面形狀的變化。該模型對裂紋擴展進行了數值化計算，假定裂紋擴展在深度上受較小增量的驅動，因而從裂紋形狀的演化可以確定電壓與裂紋尺寸的關系。

這種方法能夠改進損傷容限分析，從而提高包含表面缺陷的斷裂關鍵結構的整體安全性。
