中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

由于紡織服裝類輕工消費品一般會在銷售期前的數(shù)月開始生產(chǎn)，銷售前的運輸、貯存等必不可少的手段通常會使得白色或淺色的服裝產(chǎn)生黃變，尤其是國際貿(mào)易中，交貨時出現(xiàn)黃變現(xiàn)象會給商家?guī)碇苯拥慕?jīng)濟損失。



因此，國內(nèi)外絕大多數(shù)采購商也陸續(xù)將黃變這一指標(biāo)納入到驗貨合同之中，而黃變的產(chǎn)生原因、標(biāo)準(zhǔn)的使用以及黃變的防治措施也成為國內(nèi)外研究的熱點。



01 黃變產(chǎn)生的原因



01光黃變

光黃變是指紡織服裝由于太陽光或紫外光的照射，引起分子氧化裂解反應(yīng)而使得服裝表面泛黃。光黃變在淺色服裝、漂白處理織物、增白處理織物中最為常見?？椢锝?jīng)光照后，光能傳遞到織物染料上，致使染料共軛體發(fā)生裂解，從而引起光褪色，織物表面呈現(xiàn)黃色。其中，可見光和紫外光分別是引起偶氮類染料和酞菁類染料上色織物褪色的主要因素。



02酚黃變

酚黃變一般是由NOX和酚類化合物經(jīng)接觸轉(zhuǎn)移引起的織物表面泛黃，主要反應(yīng)物質(zhì)通常是包裝材料中含的抗氧化劑，例如丁基苯酚（BHT）。服裝和鞋類在出廠后經(jīng)過長時間的包裝運輸，包裝材料中的BHT會和空氣中的NOX發(fā)生反應(yīng)，從而引起服裝泛黃。



03氧化黃變

氧化黃變是指織物受大氣或其他物質(zhì)氧化后產(chǎn)生的黃變。紡織服裝在染色和后整理時通常使用還原性的染料或助劑，在與氧化性氣體接觸后，發(fā)生氧化還原作用而產(chǎn)生黃變。



04增白劑黃變

增白劑黃變主要發(fā)生在淺色織物上，當(dāng)服裝表面的殘留的增白劑因為長時間貯存而產(chǎn)生遷移，導(dǎo)致局部增白劑過量，而產(chǎn)生服裝黃變。



05柔軟劑黃變

服裝在后整理過程使用的柔軟助劑，在受到熱、光照等條件作用時，其中的陽離子會發(fā)生氧化，導(dǎo)致織物柔軟處理部位泛黃。



雖然黃變分為上述5種類型，但在實際使用過程中，服裝黃變現(xiàn)象通常是由多種原因疊加而形成的。



02服裝耐黃變產(chǎn)品標(biāo)準(zhǔn)



目前國內(nèi)涉及服裝黃變質(zhì)量的產(chǎn)品標(biāo)準(zhǔn)主要是依據(jù)其服裝主要面料類型進行分類，使用較為廣泛的有：

GB/T 21295— 2014《服裝理化性能的技術(shù)要求》

FZ/T 73028—2017《針織人 造革服裝》

FZ/T 81018—2014《機織人造革服裝》

GB/T 8949—2008《聚氨酯干法人造革》

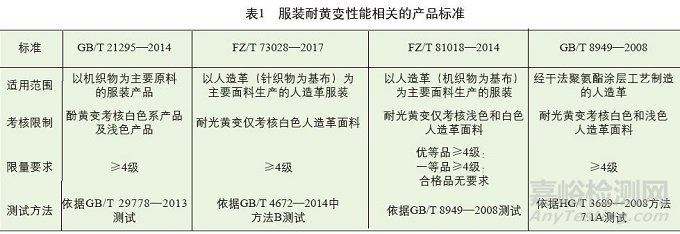

各標(biāo)準(zhǔn)的具體要求如表1所示。

表1可知，以上產(chǎn)品標(biāo)準(zhǔn)只對白色或淺色系的織物、人造革進行考核。

GB/T 21295—2014在針對機織物服裝產(chǎn)品時，只考慮耐酚黃變，而其余標(biāo)準(zhǔn)只考慮了耐光黃變。

在限量要求方面，F(xiàn)Z/T 81018—2014《機織人造革服裝》對服裝耐黃變等級進行了劃分，除對合格品無要求外，其余產(chǎn)品標(biāo)準(zhǔn)均要求耐黃變性能達到4級及其以上。

除此之外，服裝其他所有的產(chǎn)品標(biāo)準(zhǔn)，對于白色或淺色系的紡織產(chǎn)品而言，耐光黃變只是考核了耐日曬色牢度。



03服裝耐黃變測試方法標(biāo)準(zhǔn)



最早的黃變測試方法主要是Courtaulds、Marks & Spencer等公司對紡織品的內(nèi)部測試方法，經(jīng)過十幾年的演變，該方法逐漸發(fā)展成國際通用方法，并且衍生出其他的不同方法來測試服裝織物的耐黃變性能。服裝產(chǎn)生黃變的原因多種多樣，測試的方法也不盡相同。



由自然光照射引起的黃變測試方法有:GB/T 8427—2008《紡織品 色牢度試驗 耐人造光色牢度：氙弧》

其測試原理是將試樣與一組藍(lán)色羊毛標(biāo)樣一起放箱體中，在人造光源下按照規(guī)定條件暴曬，最后將試樣與藍(lán)色羊毛標(biāo)樣進行變色評級，評定色牢度。



由紫外光照射引起的黃變測試方法有：GB/T 30669— 2014《紡織品 色牢度試驗 耐光黃變色牢度》

其測試原理是試樣在紫外光下照射一定時間后，與未經(jīng)照射的樣品進行對比，用評定變色用灰色樣卡評定變色等級。



由酚類物質(zhì)引起的黃變測試方法有：GB/T 29778—2013《紡織品 色牢度試驗 潛在酚黃變的評估》、SN/T 2468—2010《進出口紡織品酚黃變試驗方法》



其測試原理是將各試樣和控制織物夾在含有2,6二叔丁基4-硝基苯酚（BHT）的試紙中，置于玻璃板間并疊加在一起用不含BH的聚乙烯薄膜將其裹緊形成一個測試包，在規(guī)定的壓力下，放入恒溫箱或烘箱中一定時間。用評定沾色用灰色樣卡評定試樣的黃變級數(shù)，以此評估試樣產(chǎn)生酚黃變的可能性。



由氯漂引起的織物黃變測試方法有：FZ/T 01078—2009《織物吸氯泛黃試驗方法》

其測試原理是將試樣在洗衣機中經(jīng)氯漂、清洗、晾干后，與原始樣對比，以此評定試樣泛黃等級。



由大氣污染物引起的織物黃變測試方法有：GB/T 11039.3—2005 《紡織品 色牢度試驗 耐大氣污染物色牢度 第3部分：大氣臭氧》

其測試原理是將一塊試樣和一塊控制標(biāo)樣，在環(huán)境室溫、相對濕度一定的大氣中，同時放置在臭氧試驗艙內(nèi)，直至控制標(biāo)樣的顏色褪至與褪色標(biāo)準(zhǔn)相同。該試驗階段為一個周期，重復(fù)該周期，直至試樣達到規(guī)定的變色，或者達到預(yù)定的周期數(shù)。



包含自然光和紫外光兩種測試方法的有:QB/T 4672—2014 《人造革合成革試驗方法 耐黃變的測定》、HG/T3689—2014《鞋類耐黃變試驗方法》

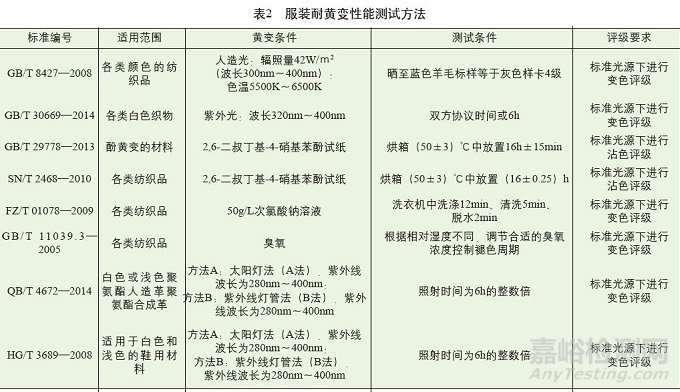

以上測試方法歸納如表2所示，測試人員可根據(jù)需要合理采用。

由表2可以看出：



我國關(guān)于織物黃變的測試方法較為齊全，除人造革、合成革以外，不同的測試方法幾乎可以用來測試所有的服裝織物。



對于耐光黃變的測試方法，由于皮革類產(chǎn)品在較短的波長光照下依然可以產(chǎn)生一定的黃變，因此服裝和皮革使用的光源波長范圍略有不同。



在耐酚黃變測試中，GB/T 29778—2013和 SN/T 2468—2010的測試步驟稍顯簡單，但若最后控制樣的沾色等級小于或等于3級，則試驗成功，否則重新試驗。對于測試時間，依據(jù)產(chǎn)品類別不同，達到黃變的要求時間也不同。



此外，雖然HG/T 3689—2008為鞋類測試方法標(biāo)準(zhǔn)，但此標(biāo)準(zhǔn)被GB/ T 8949—2008《聚氨酯干法人造革》引用，至今仍然被不少企業(yè)使用。



04紡織服裝黃變防范措施



（1）企業(yè)在生產(chǎn)加工工藝中，應(yīng)盡量減少增白劑的使用，不得超過增白劑的泛黃點。

（2）在面料后整理定型時，溫度不宜太高，高溫會使織物表面染料或助劑發(fā)生氧化裂解，進而引起織物泛黃。

（3）在包裝貯存、運輸過程中，采用BHT含量較低的包裝材料，且盡量保持貯存、運輸環(huán)境保持常溫通風(fēng)，避免產(chǎn)生酚黃變。

（4）在紡織服裝因包裝產(chǎn)生酚黃變的狀況下，為減少損失，可在包裝底上撒上一定量的還原粉，封上紙箱包裝1～2天，后拆開放置6h，待氣味散盡后可重新包裝，這樣可將黃變最大程度地修回。

（5）在日常穿著時，應(yīng)注意保養(yǎng)，勤洗輕洗，不宜長時間暴曬。



05針對耐黃變標(biāo)準(zhǔn)的建議



（1）服裝產(chǎn)生的黃變原因眾多，除酚黃變和光黃變之外，應(yīng)完善服裝潛在黃變的檢測機制，如增白劑、柔軟劑黃變檢測方法，以助力企業(yè)采取有效措施防止黃變產(chǎn)生。



（2）服裝耐黃變標(biāo)準(zhǔn)測試體系內(nèi)部存在沖突之處，例如FZ/T 81018—2014中明確規(guī)定適用范圍為以人造革（機織物為基布）為主要面料的服裝，但卻采用的是于鞋類產(chǎn)品適用的HG/T 3689—2008，因此FZ/T 81018—2014 等標(biāo)準(zhǔn)亟待修訂。



（3） GB/T 21295—2014中對以機織物為主要原料的服裝產(chǎn)品只考核耐酚黃變，在實際穿著過程中，仍然會出現(xiàn)光黃變現(xiàn)象，因此GB/T 21295—2014在修訂時，可考慮將耐紫外光黃變納入到考核范圍之內(nèi)，以完善標(biāo)準(zhǔn)的功能。
