不管是真空設備或容器還是壓力設備，都存在泄漏問題。大量事實表明，設備發生泄漏后，就會使產品性能變壞、使用壽命縮短，造成能源及資金浪費。設備發生嚴重泄漏后，還會污染周圍環境，甚至引發意外災禍，危及生命安全。但是不同設備的功能不一樣，泄漏的大小、部位和泄漏的物質不一樣，泄漏所帶來的危害程度和危害表現也就不一樣，因此，不同設備對泄漏的要求也就有較大的差異。



值得指出的是，任何設備即使設計、加工和安裝都非常滿意，也不可能做到絕對不漏。嚴格地講，漏是絕對的，不漏是相對的，絕對不漏是不存在的。通常所說的"不漏"是相對允許漏率而言的，是指設備上存在的漏孔的漏率遠小于設備允許漏率而言的。某設備的漏率值雖然較大，但如果它不超過該設備的允許漏率值，就可以說該設備是不漏的。相反，即使某設備的漏率值很小，但如果它超過了該設備的允許漏率值，仍然可以說該設備是漏的。



判斷設備是否有漏，找出漏孔位置并測量漏率大小的工作就是泄漏檢測工作，簡稱檢漏。



1、泄漏的危害性



泄漏的危害性主要表現在以下幾方面。



(1)使真空設備或電真空器件的壓力上升



真空設備和電真空器件要求在一定的壓力下工作，因此必須預先將真空設備和電真空器件預抽到相應的或更低的壓力。一般真空設備本身都有真空系統，設備工作時真空系統仍然對其抽氣，因此微小的泄漏般不會影響其工作壓力，但是比較大的泄漏可能會破壞設備的工作壓力，干擾甚至破壞設備的正常工作。如加速器真空度的破壞，將損失粒子的能量;鍍膜機真空度的破壞，將影響膜層質量。對于電真空器件來說，先用相應的真空系統將它抽到一定壓力后便將它與真空系統隔離，封死。如果器件有漏，密閉器件中的壓力將隨時間上升。漏孔越大，內腔體積越小，器件中的壓力上升速度就越快。由于電真空器件的體積一般是很小的，因此微小的漏孔也將很快使器件內的工作壓力破壞，甚至燒壞燈絲使器件元法工作。



(2)使壓力設備內部的壓力下降



許多設備要求在一定的氣體和壓力下工作，如衛星用應答機，為了保證機內半導體器件很好地散熱，器件必須在大氣條件下工作，因此應答機要用一個有氣密要求的外殼將大氣封存起來;驅動闊門的氣路則要求較高的工作壓力，否則閥門無法驅動和密封;供宇航員工作和生活的軌道艙和返回艙，不僅要求保持大氣壓力，而且要求空氣不受污染。然而，由于世漏現象的存在，就會使這些儀器設備或艙體的工作壓力降低，破壞了它們正常工作的條件，甚至危及宇航員的生命。例如，1970年6月30日，前蘇聯"聯盟口"號飛船完成空間任務后，按照預定程序?qū)嵤┓祷?，在再人大氣層?zhǔn)備拋掉服務艙時，由于u個螺栓爆炸裝置異常地同時點火，產生了較大的沖擊，將飛船座艙中的一個壓力閥門震開，幾秒鐘后座艙內空氣漏光，使3名宇航員因血液大量蒸發而死亡。



(3)使儲存的高壓氣體或燃料損失



航天器姿控系統的氣瓶和貯罐一旦發生泄漏，會造成后期用氣和燃料的不足，使航天器的姿態不能很好調控，輕則影響航天器的功能和壽命，重則使航天器因失控而失效。儲存高壓氣體或燃料的氣瓶和貯罐如果有漏，大量的氣體或燃料將會白白損耗掉，從而造成一定的經濟損失，嚴重的會發生燃燒爆炸事故。例如，1986年1月28日，美國"挑戰者"號航天飛機升空后，由于固體助推器下殼體接頭的"0"型密封圈失效、燃料外泄起火，燒斷固體助推器與外掛貯箱的下端連接柱，使助推器晃動撞壞貯箱，造成推進劑大量外泄燃燒，最終導致航天飛機爆炸并墜人大海。這次爆炸是世界載人航天史上最大的空難事故，不但使η億美元的航天飛機化為灰燼，而且使7名宇航員全部遇難，美國航天飛行計劃也因此推遲了兩年，總經濟損失達20多億美元.



(4)對器件內部氣氛造成污染



有些微電子器件不僅要求在一定的壓力下工作，而且只允許在某些氣體環境下工作，因此其內部一般要充人一定壓力的保護性氣體。然而，由于漏孔存在，外部環境中的有害氣體(如水蒸氣)也可能通過漏孔進人到器件內部，使器件內部氣體成分發生改變，造成污染，可能引起器件內部出現引線腐蝕、短路及電絕緣破壞等現象，使器件不能正常工作甚至失效。



(5)污染大氣環境



裝有易燃、易爆、有毒、放射性及其他有害人們身體健康的物質的貯罐一旦有漏，這些有害物質便進人周圍大氣環境中，對大氣環境造成污染，影響人們的身體健康。有些易燃、易爆物質的泄漏，還可能產生燃燒和爆炸，危及人們的生命安全。



2、容易產生泄漏的部位及原因



造成設備世漏的原因很多:有設計方面的原因，如材料選擇不合適，密封結構形式設計不好，與工作壓力、溫度、介質特性、環境條件不相適應，沒有注意防腐和均壓、疏導措施等;有制造方面的原因，如密封面的加工精度和表面粗糙度未達到設計要求，加工方法或加工工序不對等;有設備安裝方面的原因，如裝配工藝混亂，安裝技術不好，刮研和擰緊螺栓沒遵守技術規程等;有密封元件和材料選用不當方面的原因；也有操作維護方面的原因。由于產生泄漏的原因是多種多樣的，而且各個原因中又包含多個影響因素，有時互相交叉，比較復雜，因此設備出現泄漏的原因及泄漏的位置隨機性較大，要作認真的分析。經過實踐總結，設備容易出現泄漏的部位及其主要原因如下:



(1)法蘭及各種接頭的密封面



法蘭及各種接頭的密封部位，一般采用橡膠、聚四氟乙烯或金屬作密封墊圈，由于經常拆卸，可能使密封墊圈及金屬密封表面出現劃傷、夾渣、壓得不緊或橡皮墊圈老化而出現裂紋或失去彈性，因而容易產生泄漏。



(2)動密封部位



在旋轉或往復式運動的動密封中，由于相對運動產生摩擦，使密封墊圄磨損，加之潤滑油對墊圈的浸蝕，使墊圈老化變質，其密封性能變差。轉軸表面劃傷或者密封圈的壓緊裝置松動，也都容易產生泄漏現象。



(3)焊縫特別是焊縫搭頭和焊縫交叉部位



由于焊接工藝不合適、環境濕度太大、焊接人員受情緒的影響等都可能使焊接質量下降，出現過火、欠火、夾渣、氣泡等現象，使焊縫容易漏氣。特別是焊縫起弧、收弧、接頭和交叉部位，由于溫度控制不好，容易出現裂紋，產生泄漏。



(4)不匹配封接處



像容器上作電源引入用的可伐接頭和芯柱都是將兩種以上不同材料封接在一起的，這些材料由于其體脹系數不一樣，封接后材料之間可能會出現間隙或裂紋，特別當這些部位承受較高或較低溫度和高、低溫度沖擊時更容易產生泄漏。



(5)出現應力集中的部位



設備的某些部位，如薄壁管的冷彎處由于存在應力集中而產生裂紋。



(6)經多次補焊的部位



在加工過程中，由于漏、焊縫質量問題或其他原因，使器壁材料經多次補焊后變得疏脆，容易出現裂紋。所以對材料的補焊次數均有限定。



(7)受高、低溫沖擊的部位



設備工作中，反復受到高、低溫沖擊的部位，由于多次熱脹冷縮而出現拉裂現象。



(8)焊接后又經機械加工的部位



某些焊縫內部存在夾渣、孔洞等缺陷，但還未穿透，經切削加工后可能成為通孔而產生世漏。因此一般規定，經檢漏合格的焊縫不允許再進行機械加工。



(9)長期遭受某些氣、液腐蝕的部位



設備的某些部位如果長期遭受某些腐蝕性氣體或液體物質的腐蝕，就會使器壁變薄，直至蝕通或斷裂。



在工業技術飛速發展的今天，對于設備泄漏的防治工作就顯得更加重要。泄漏防治要抓住"查、治、管"三個環節。所謂"查"就是采用合適的靈敏的檢漏方法測量出泄漏量的大小并將泄漏的部位找出來，這就是檢漏工作。所謂"治"就是針對影響設備泄漏的因素，從預防人手，防治結合，進行綜合性的治理。所謂"管"就是加強泄漏防治工作的質量管理。必須指出的是，本書內容只涉及檢漏工作方面。就泄漏介質而言，本書只討論氣體的泄漏。



3、漏率及其單位



表示漏孔大小的最直觀的方法是漏孔的幾何尺寸，但是，漏孔是極其微小的，且實際漏孔的截面形狀極不規則，漏氣路徑又各式各樣，因此，漏孔的幾何尺寸是難以測量的。實際上，漏孔的大小一般是用漏率來表示的。所謂漏孔的漏率，就是單位時間內流過漏孔的物質的質量或分子數。

氣體漏孔的漏率一般用單位時間內流過漏孔的氣體量來表示。由下式表示：



漏率常用單位為Pa·m³/s。



泄漏的檢測方法



1、泄漏檢測工作的內容



隨著科學技術的進步和工業生產的發展，對設備氣密性的要求越來越高。因此，除了設計和加工過程中應采取有效措施防止泄漏隱患外，在設備的生產、組裝、調試及使用過程中，還要運用有效的泄漏檢測手段，將不允許存在的漏孔找出來，以便進行修補。



泄漏檢測工作包括以下三個方面的內容:



1）泄漏判斷。用適當?shù)姆椒ㄑ杆倥袛嘣O(shè)備是否存在泄漏。



2）漏孔定量。測定設備的總漏率， 確定它是否在允許漏率范圍之內。



3）漏孔定位。選擇合適的檢漏方法找出漏孔的確切位置。



應該強調指出，只有當設備的總漏率超出允許漏率值時才進行漏孔定位工作。設備上雖有漏孔，但其總漏率并沒有超出設計規定的允許漏率值，一般便不必再進行漏孔的定位，即找漏工作。然而在有些情況下，設計文件不但規定了設備總漏率的允許值，還規定了設備上單個漏孔漏率的允許值。此時，即使總漏率達到了要求，仍然要求找出每個漏孔的位置，并測定出每個漏孔的漏率，以便確定單個漏孔的漏率是否在允許范圍之內。



設備檢漏方法運用的成功與否及其經濟性首先取決于良好的設計，其次才取決于檢漏程序、所選用的方法及操作的正確性。因此檢漏工作應該從設計階段開始， 并貫穿于設備生產、安裝、調試和使用的各個階段。



1）在設備的設計階段， 泄漏檢測人員除了協助設計人員合理提出允許漏率值外， 還要向設計人員了解設備的結構、材料、焊接及密封形式、敷層、連接件、技術要求等設計方面的信息，并從檢漏角度提出對設計的要求，如消除或減少雙面焊縫之間、多層墊圄之間等一切使反應時間增加的"寄生體積'氣不要采用連續雙面焊結構，設計能與檢漏儀器、充壓系統或抽氣系統方便連接的檢漏接頭，盡量減少總裝后無法檢查的焊縫，不要采用鑄件等。針對設計提出的漏率指標，擬定零部件及總體的檢漏方案、程序，并設計出檢漏中所需的工裝和附件(如檢漏盒、盲板、接頭等)。



2）在設備的加工階段， 泄漏檢測人員要向生產單位了解加工工藝及加工工序， 并從檢漏角度提出對加工工藝及加工工序的要求。加工過程中要根據加工工序與焊接師傅緊密配合，及時地對各種零部件，特別是制造完畢后無法接觸或修理的部件(如冷阱內膽)的焊縫進行嚴格檢漏，不合格的要求重焊或補焊，重焊或補焊后要重新檢漏，符合要求后才允許進行下一工序。這些對于大型復雜結構的設備來說尤為重要。它直接影響到總裝后總體檢漏工作的成敗與速度，不可忽視。



3）在設備的安裝、調試階段，主要檢查連接部位的密封性。泄漏檢測人員要根據安裝的順序一步一步有計劃地進行檢漏。條件允許的話，最好是每安裝一個零部件便對其有密封要求的連接部位進行一次檢漏，達到要求后再安裝下一個零部件。要避免圖一時痛快將所有零部件裝完后再進行檢漏，這樣會給總體檢漏工作帶來極大的困難，因?yàn)樵谶@種情況下除了懷疑部位太多外，有些連接部位可能難以實現檢漏。調試過程中，一般先進行總漏率測試，以便確定總漏率是否在允許范圍之內。如果超出允許漏率范圍，檢漏人員應選用最簡單、經濟的方法進行找漏。



4）在設備的運轉或使用階段，由于機械振動造成連接部位松動，經常拆卸的密封部位或轉動密封部位出現密封圈的劃傷、損壞、磨損，某些部位由于冷熱沖擊而疲勞，由于應力而破裂， 某些部位受工作液的腐蝕而破損， 某些曾被油、水蒸汽及其他臟物堵塞的漏孔的疏通等，這些都會使設備出現漏氣現象。泄漏檢測人員應根據設備的使用情況、故障現象來分析故障原因，判斷漏氣的可能位置， 然后采取相應的檢漏手段找出漏氣位置， 使設備盡快恢復正常運轉。



2、 泄漏檢測方法的分類



泄漏檢測的方法很多，它們的原理、使用條件和適應范圍等既有相同之處，又有許多不同之處， 縱橫交錯很難嚴格加以分類。習慣上按泄漏檢測時被檢件內部所處的狀態將泄漏檢測方法分為兩類。



(1)加壓檢漏法



將被檢件內部充以比外部壓力更高的示漏氣體，在被檢件外面用適當?shù)姆椒ㄅ袛嘤袩o(wú)示蹤氣體漏出、從哪里漏出、漏出量多少等，進而判斷被檢件有無漏孔，漏孔的位置和大小。屬于這類方法的有壓降法、氣泡法、鹵素檢漏儀外探頭法、鹵素噴燈法、加壓滲透法、聲波法、紅外線熱圖像法、稱質量法、放射性同位素法及氮質譜吸槍法等。當外部壓力環境為大氣時的加壓檢漏法叫正壓檢漏法。


（2) 真空檢漏法



被檢件內部抽成真空后，將示漏氣體施于被檢件外部，如果被檢件器壁上有漏，示漏氣體通過漏孔進人被檢件內部，利用某種方法將漏進的示漏氣體檢測出來，從而判斷出漏孔的位置和大小。屬于這種方法的有靜態升壓法、放電管法、鹵素檢漏儀內探頭法、各類真空計法、離子泵檢漏法、氮質譜噴吹和氮罩檢漏法等。



還有一些方法不好歸屬于上述兩類之中，如熒光滲透法、背壓法等。



各種泄漏檢測方法的特點、現象、檢漏設備及最小可檢漏率見表1和表2。

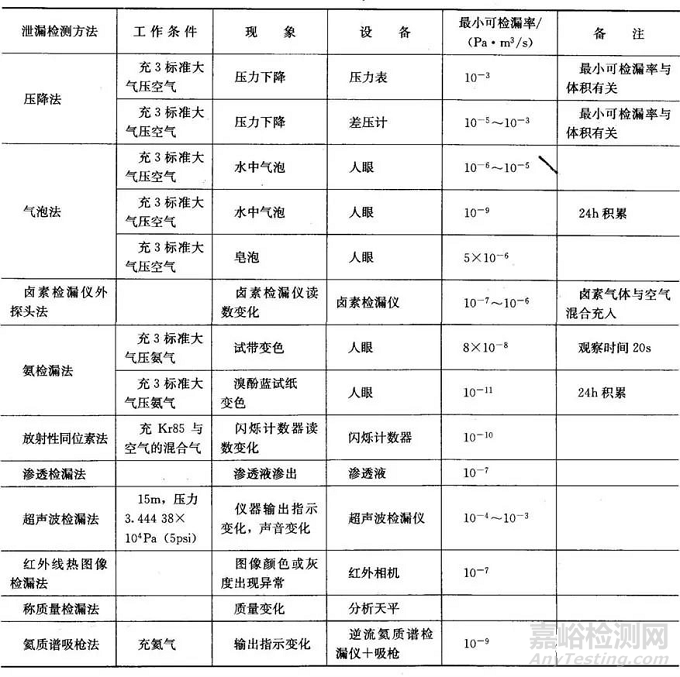

表1 加壓檢漏法

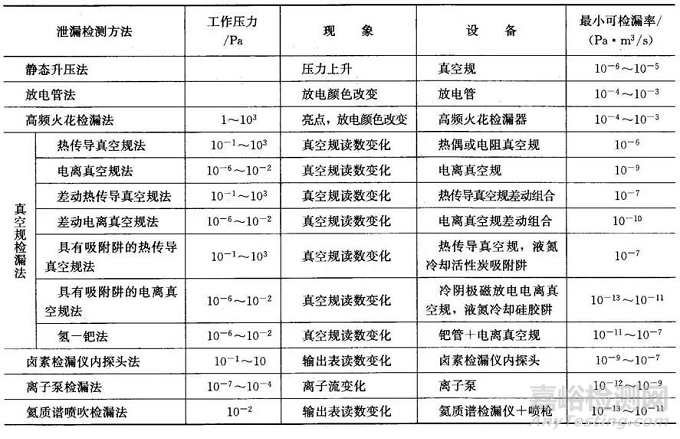

 表2 真空檢漏法

3、泄漏檢測方法的選擇



泄漏檢測的方法很多，且各有特點和使用范圍，究竟選用哪種方法，要視被檢件的結構、材料、耐壓程度，所要求的檢漏靈敏度，現有人員、設備、示漏氣體等條件及經費等具體情況而定。選擇檢漏方法時應遵守下述原則:



1）所選方法應能滿足檢漏靈敏度要求。一般規定，選擇的檢漏方法的靈敏度應比要求的檢漏靈敏度高5~10倍。



2）所選方法的反應時間要短， 能滿足檢漏速度要求。

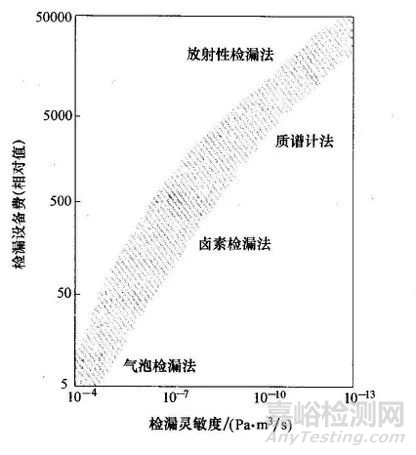

3）所選方法的費用低。一般地說，靈敏度越高，檢漏設備的費用也越高，如圖1 所示。因此在滿足檢漏靈敏度的前提下，應盡量選擇費用低的檢漏方法，并不是靈敏度越高越好。



圖1 設備費用與靈敏度關系



4）所選方法應能滿足對漏孔進行定位或定量的功能要求。



5）所選方法能無損檢漏，即檢漏時不需破壞被檢件原來結構，不應使被檢件受到污染。



6）所選方法的穩定性好，即在足夠長的時間內靈敏度穩定可靠。



7）所選方法所用示漏物質在空氣中含量低，無腐蝕作用，元毒，不可燃，對人體元害，不堵塞漏孔。

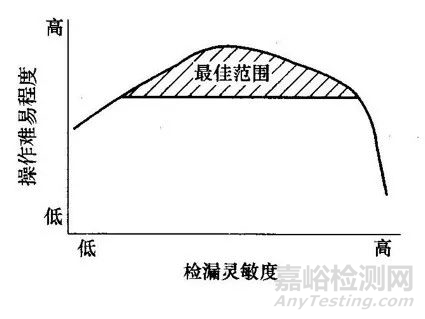

8）所選方法的操作要容易。不同檢漏方法，操作難易程度是不一樣的。就是同一種檢漏方法也不是檢漏靈敏度越低，操作越容易。它有一個最佳工作范圍，如圖2所示。



圖2 檢漏靈敏度



總之，選用的檢漏方法既要滿足檢漏要求，又要盡可能簡單方便、安全和經濟。



4、示蹤物質的選擇



泄漏檢測中都涉及一種通過漏孔流動的示蹤物質。示蹤物質包括氣體、蒸氣、液體或這些物質的組合物。選擇檢漏用的示蹤物質時主要考慮以下因素：



1）被檢件或被檢系統的形式和大小。



2）被檢件或被檢系統的典型工作條件。



3）檢漏的環境條件。



4）與檢漏中的示蹤物質和壓力有關的危險性。



5）檢漏儀器和它對示蹤物質的響應。



6）必須測量的漏率和測量必須達到的精度。



在必須獲得高的漏率靈敏度的地方，氣體和蒸氣通常優先于液體介質。檢漏中使用最多的是氣態示蹤物質，在許多檢漏中也采用液體示蹤物質。
