IEC 61511過程工業安全儀表系統的功能安全作為功能安全在過程工業領域的具體應用標準，詳細地規定了安全儀表系統（SIS）的集成、安裝、調試以及應用程序的開發等技術和管理要求。SIS多年來一直被用于執行過程工業中的安全儀表功能（SIF）。SIS包括執行每個SIF所需的從傳感器到最終元件的所有裝置。若想有效地用于安全儀表功能，則該儀表必須達到一定的最低標準和性能水平。IEC 61511系列標準闡述了要進行的過程危害和風險評估（H&RA），介紹了過程工業中普遍使用的安全評價和分析技術，通過HAZOP，事件樹等半定性的分析方法可以有效統計和分析系統現有的安全措施和水平，并指明需要加強的部分。通過定性的分析方法，可以對SIS進行分析，預計其可達到的安全完整性等級（SIL）。

原標準中的“應用軟件”被改寫為了“應用程序”。這從根本上提高了系統集成過程中對于軟件評估的重視，在考慮SIS的SIL時，編程過程，即軟件質量成為一個不容忽視的重要過程。

并對應用程序規則及限制提出了明確規定，如不能使用JUMP函數、NOT函數、間接尋址以及不能自定義庫函數等，詳見附錄E.3。

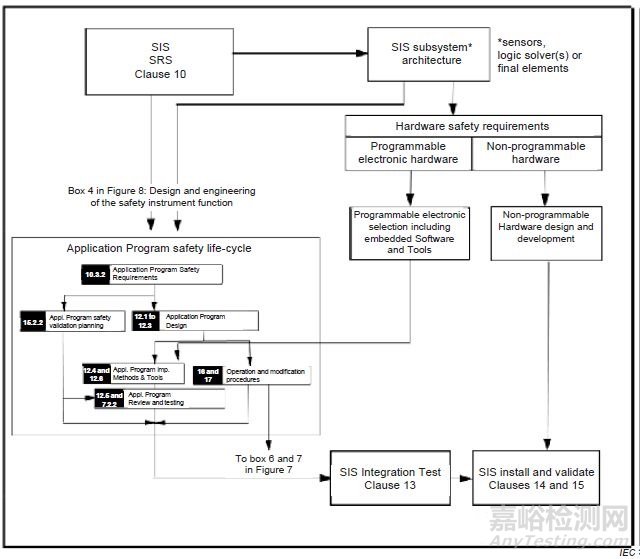

應用程序安全生命周期的各個階段應根據其基本活動、目標、所需輸入信息和輸出結果以及驗證要求進行定義。

我們知道，安全需求規范(SRS)在整個SIS安全生命周期中極為重要。Ed2.0更加細化了SRS尤其是應用程序(AP)的 SRS。AP SRS需考慮SIS系統架構。AP架構還應該由供應商提供的SIS子系統的底層架構來確定。AP架構不應該破壞硬件冗余。系統架構定義了嵌入式軟件和AP的主要設備和SIS子系統，它們是如何互聯的，以及所需的屬性(尤其是安全完整性)是如何實現的。

當下進行概率計算時缺乏能反應操作環境的可靠性數據是經常遇到的瓶頸，為提高該標準的可實施性，新版本中提出了新要求：

• 可靠性數據應包括用戶收集的數據、供應商/供貨商/用戶從硬件上收集到的數據而衍生出的數據、來自現場反饋的綜合可靠性數據庫的數據，等等。

• 收集的失效數據要求應是可靠的、可追溯的、有文檔記錄的、合理的，并應基于在類似操作環境中使用的類似設備的現場反饋。

• 在計算失效時應考慮可靠性數據不確定性的影響并對其進行評估，可根據現場反饋的次數（現場反饋越少，不確定性越強），還可根據專家的工程經驗、參照已頒布的標準（如IEC 60605-4）、貝葉斯方法、工程判斷技術等方法來進行評估。

• 計算失效概率可采用置信度、蒙特-卡洛等方法。

• 對于未達到目標失效概率的SIF，識別出對失效概率影響最大的硬件或參數，對其采取改善措施，如更換更可靠的硬件，針對共因失效增設防護，增加診斷或驗證測試覆蓋率，增加冗余，減少驗證測試間隔等。

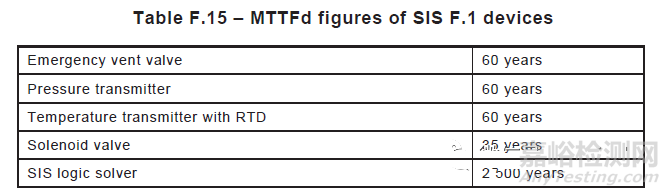

在SIL計算中，表F.15中列出了每種類型的SIF裝置及其可靠性參數。這些參數由先前的使用數據、供應商數據和行業數據庫形成，重點強調現場數據。

共因失效問題通過第F.18章中描述的技術進行說明。將多個因素加入到每個SIF的故障樹中，從而說明剩余的共同原因失效。這些因素以工廠經驗為基礎。對于閥門和電磁閥來說，估計共同原因失效為全部未檢出危險失效的1%；對于變送器來說，共同原因失效為全部未檢出危險失效的2%（即對于變送器來說，由于共同原因失效造成的未檢出危險失效率等于0.02×（1/60）；對于閥門來說，由于共同原因失效造成的危險未檢出失效率等于0.01×（1/60）；對于電磁閥來說，由于共同原因失效造成的未檢出危險失效率等于0.01×（1/35）），見圖F.19：

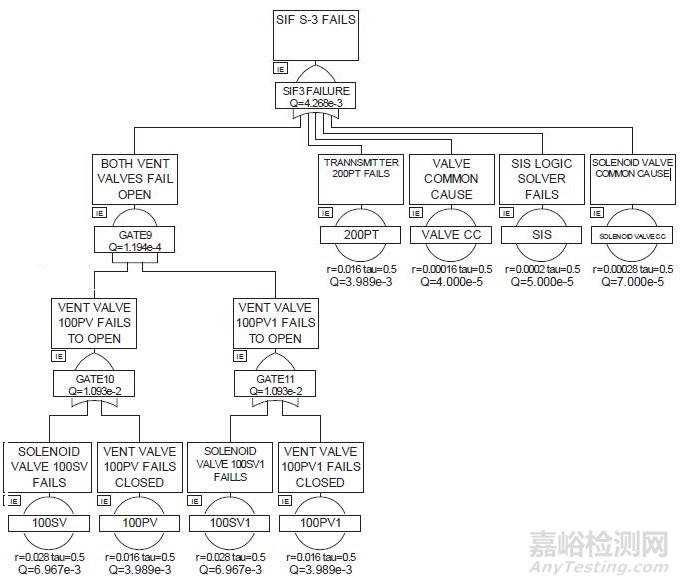

Figure F.19-SIF S-3 fault free

使共因失效降至最低的技術包括：

• 物理分離（如單獨熔合的I/O電路、獨立的龍頭、單獨的管道等）；

• 增加冗余；

• 設計多樣性（如通過使用不同的設備、使用不同設計執行一項共同功能以及不同的嵌入式應用程序和程序員來實現）；

• 同行復審。

詳情可參見F.19中定義的用于解決共因失效和系統失效問題的設計。

對每個SIF而言，執行它的SIS應具有最低的硬件故障裕度（HFT）。HFT要求代表著最小的系統或SIS子系統的冗余度。為滿足SIF的SIL對應的失效量，需要考慮應用、裝置失效率和檢驗測試間隔，增加冗余等。舉例包括：

• 備用設置（例如，分析冗余，將失效的傳感器的輸出由其他傳感器的物理計算結果代替）；

• 使用更多的可靠的同一技術；

• 變更使用更多的可靠的技術；

• 使用多樣性技術減少共因失效的影響；

• 提高設計裕度；限制環境條件（例如，電子組件）；

• 通過收集更多反饋或?qū)＜遗袛鄿p少不確定性。

故障裕度是提高架構可靠性的首選方法。新版標準對執行某個具有特定SIL的安全儀表功能的SIS（或它的SIS子系統）的最小HFT要求作出了更新，見表6：

表6  SIL對應的最低HFT要求

有木有感覺標準難理解，如何應用無從下手？莫急！新版中增加了很多例子，提供了更多實用實踐指導，真的是超貼心哦！

Annex B：使用功能框圖開發SIS邏輯解算器應用程序的示例。

Annex D：給出了如何從管道與儀表圖（P&ID）演變成應用程序的示例。

Annex F：幾種常見LOPA場景實例描述。
