中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

氟脫模劑繼承了含氟材料的特點(diǎn)，能夠顯著降低固體的表面能，使其產(chǎn)生難浸潤和不粘著性，不易與其他物質(zhì)溶合，很好的解決了成品與模具之間的粘結(jié)問題，配制成脫模劑時(shí)，含氟化合物的用量極小。對熱固性樹脂、熱塑性樹脂和各種橡膠制件均適用，模制品表面光潔，二次加工性能優(yōu)良，特別適合于精細(xì)電子零部件的脫模。氟系脫模劑脫模性好、對模具的污染也小，但是脫模劑的成本偏高，售價(jià)一般在100-300元/kg，屬于高檔產(chǎn)品，在使用上尚有一定局限性。

有機(jī)氟化物是最佳的脫模劑, 隔離性能好, 對模具污染小, 但價(jià)格較高。品種主要有：

( 1) 聚四氟乙烯( 相對分子質(zhì)量1800) ；

( 2) 氟樹脂粉末( 低分子PTFE) ；

( 3) 氟樹脂涂料( PTFE, FEP, PFA) 。

1.1 根據(jù)分子量來分類

1.1.1 低分子有機(jī)氟脫模劑

Neos公司使用低分子量的氟表面活性劑來復(fù)配脫模劑，含氟表面活性劑結(jié)構(gòu)式如下：

氟表面活性劑配合聚乙烯蠟、聚乙烯醚非離子表面活性劑、甲醇和環(huán)己烷等助劑配制而成的水性氟脫模劑對聚乙烯、聚氨酯等膜制品脫模，在拉力試驗(yàn)機(jī)上模制品的最大剝離力為108N，最小剝離力為8.8N。而不含上述氟表面活性劑的脫模劑的對照例實(shí)驗(yàn)，最小剝離力為128N，最大剝離力為196N，含氟脫模劑的效果遠(yuǎn)優(yōu)于對照的非氟脫模劑。

1.1.2 氟聚合物脫模劑

Motonobu kubo等發(fā)明了下列單體聚合成的水性脫模劑，用于聚氨酯的脫模，最大脫模次數(shù)超過80次，且脫模制品的二次加工性能良好。

久本嚴(yán)等發(fā)明了如下結(jié)構(gòu)的單體聚合而成的溶劑型氟聚合物脫模劑：

其中，Rf是4-20個(gè)碳的氟代烷基，R1是氫原子、堿金屬原子、氨基或1-5個(gè)碳原子的烷基，R2和R4是1-10個(gè)碳原子的亞烷基，R3是1-10個(gè)碳原子的我那叫或氫原子等，R5是氫原子或甲基。氟聚物的分子量約在2000-60000，對氨基甲酸酯泡沫塑料的最高脫模次數(shù)達(dá)到30次以上，而非氟脫模劑在同等條件下的脫模次數(shù)只有9次。

久保元伸等將含有多氟代烷基的聚合單體與烴類單體進(jìn)行共聚，得到的水性脫模劑組合物，聚合物的重均分子量是5000-200000。

氟單體的結(jié)構(gòu)如下：

烴系單體結(jié)構(gòu)如下：

聚合物中含有多氟代烷基的單體大于30%，烴系單體約10%-70%。進(jìn)行聚合時(shí)，添加0.1%-5%的引發(fā)劑，1%-10%的乳化劑。聚合物乳化液再用水稀釋成1%的脫模劑，對環(huán)氧樹脂的連續(xù)脫模次數(shù)達(dá)到5次，而未添加氟單體的聚合物形成的脫模劑的最大脫模次數(shù)不到兩次。在脫模劑中添加少量的水溶性有機(jī)溶劑可以改良含氟單體和烴系單體的相容性和共聚性，得到較好的脫模效果。由此得到的脫模劑既可以用做外部脫模劑又可以作為內(nèi)部脫模劑。Herbert wagne等發(fā)明了類似結(jié)構(gòu)的水性氟脫模劑。

1.2 根據(jù)性能來分類

目前, 由于含氟化合物所特有的憎水、憎油性能， 利用含氟化合物配制而成的脫模劑一含氟脫模劑正以其獨(dú)特的優(yōu)點(diǎn)出現(xiàn)在脫模劑領(lǐng)域。據(jù)有關(guān)資料介紹，這些新型的脫模劑產(chǎn)品使用的含氟化合物大致有如下幾種：

1）含氟烷基( 或含氟鏈烯基) 的磷酸酯、磷酸衍生物及次磷酸衍生物和它們的鹽。

2）含氟烷基( 或含氟鏈烯基) 的單取代乙烯和丙烯酸酯或甲基丙烯酸酯的均聚物和共聚物。

3）含氟烷基( 或含氟鏈烯基>的化合物的均聚物和該化合物和其它單體的共聚物。

4）含氟烷基( 或含氟鏈烯基)的氨基甲酸乙酯化合物。這里應(yīng)當(dāng)指出的是, 聚四氟乙烯是應(yīng)用在木質(zhì)復(fù)合材料生產(chǎn)中的一種很好的脫模劑。

2.1 脫模劑的選擇

在脫模劑的選用中，經(jīng)濟(jì)性和脫模效果都是不可忽視的重要因素。質(zhì)量差的脫模劑會(huì)使產(chǎn)品表面產(chǎn)生龜裂皺紋，影響產(chǎn)品的外觀和模具的使用壽命，并帶來環(huán)境污染，而脫模劑的價(jià)格也是用戶必須考慮的重要方面。

從脫模性能上考慮，理想的脫模劑應(yīng)具備下述特征：

1）脫模性，形成均勻薄膜且形狀復(fù)雜的成型物時(shí)，尺寸精確無誤；

2）脫模持續(xù)性好；

3）成型物表面光滑，不因涂刷發(fā)粘的脫模劑招致灰塵的黏著；

4）化學(xué)性能穩(wěn)定，不與成型產(chǎn)品發(fā)生化學(xué)反應(yīng)；

5）二次加工性能優(yōu)越，當(dāng)脫模劑轉(zhuǎn)移到成型物時(shí)，對電鍍、印刷、涂飾、粘合等加工物均無不良影響；

6）不腐蝕模具，不污染制品，氣味和毒性小。

2.2 氟脫模劑

氟脫模劑繼承了含氟材料的特點(diǎn)，能夠顯著降低固體的表面能，使其產(chǎn)生難潤濕和不粘著性，不易與其它物質(zhì)融合，很好的解決了成品與模具之間的黏結(jié)問題，配制成脫模劑時(shí)，含氟化合物的使用量極小。對熱固性樹脂、熱塑性樹脂和各種橡膠之間均適用，膜制品表面光潔，二次加工性能優(yōu)良，特別適合精細(xì)電子零部件的脫模。

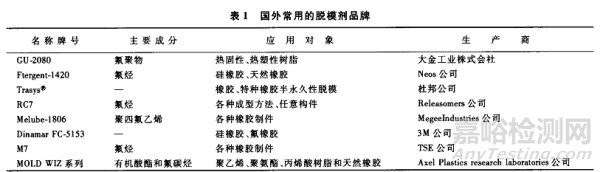

表1是市場長假的幾種國外牌號的含氟脫模劑及其生產(chǎn)商，和其他類型的脫模劑相比，氟脫模劑的銷售價(jià)格疲憊較高，是高檔產(chǎn)品。國內(nèi)有中科院上海有機(jī)所、浙江的巨化集團(tuán)和廣東標(biāo)美氟硅材料研究所等多家單位研制了不同牌號的氟脫模劑。由于價(jià)格偏高的原因，氟脫模劑在國內(nèi)橡塑加工企業(yè)應(yīng)用不夠普及，還處于市場培育和推廣階段。
