小小的無人機，越來越多地進入了我們的視野。每次看到空中這個小小的身軀，在空中嗡嗡飛過，我不止一次地希望知道那個小玩意充一次電能飛多長時間。



于是我在網上訂購了一個用于空中拍攝的無人機，外帶一塊備用電池。沒有想到的是，這個 1100mA的電池價格差不多是無人機價格的四分之一！



我也很想看看這個電池有什么奇特之處。

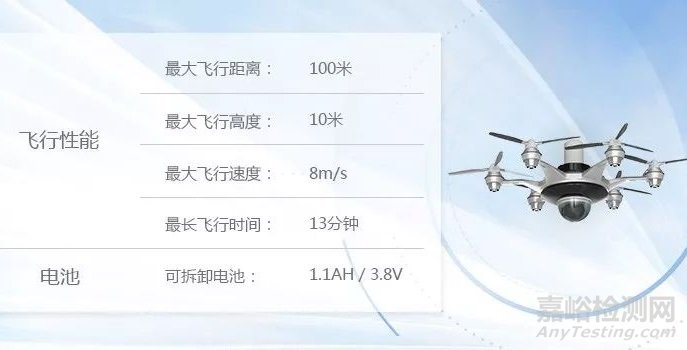

我們打開產品說明書，看到了這樣的信息：





從說明書上看，這個1100mAH 的電池居然能讓飛機飛行13 分鐘！當然，最簡單的測試方法是把電充滿，讓飛機飛起來，直到攤在地上飛不動為止。但這種方法過于粗糙，也過于粗暴！



我們設計了一個更為合理的測試方案：

?  第一步：用 N6705C 直流電源分析儀捕獲無人機一段時間或一次工作循環的電流波形

?  第二步：把捕獲的的電流波形，利用N6705C或N7900高性能電源系統的負載功能進行復現，也就是模擬無人機的真實功耗狀態

?  第三步：接上電池，對電池的端電壓和電量進行實時檢測，當電壓低于3.5V，就基本可以決定不能再繼續飛了。



所以，我準備了以上兩個設備：

1. N6705C，配備 N6756A 模塊

2. 14585A 分析軟件

3. N7951A 高性能電源系統 + N7909A 功率耗散器



N6705C 電源模塊工作在負載模式下的最大吸收電流為8A（N6785A）。如果超過8A，就需要使用 N7951A 了，這個東西的吸收電流可以到幾十安培。

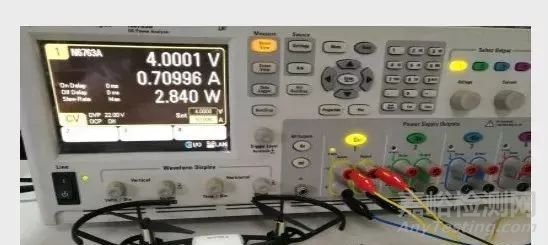

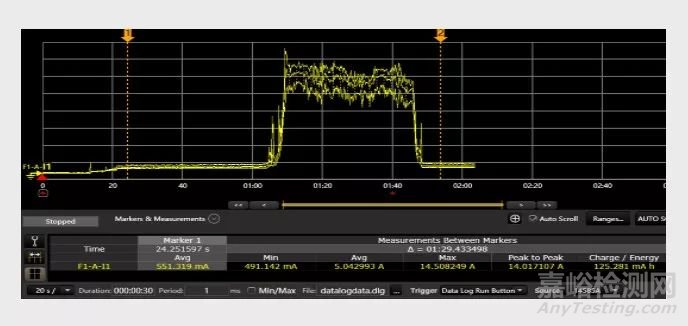

首先，我們把無人機的電池拆了出來，用 N6705C 模擬電池對其進行供電。讓無人機做了一次飛行。捕獲到了以下波形。





?  14585A 啟動數據記錄儀 DataLogger；

?  “操作無人機起飛，降落”從開機 → 連接WIFI → 起飛 → 降落過程；

? 軟件實時記錄所有操作過程電流變化。

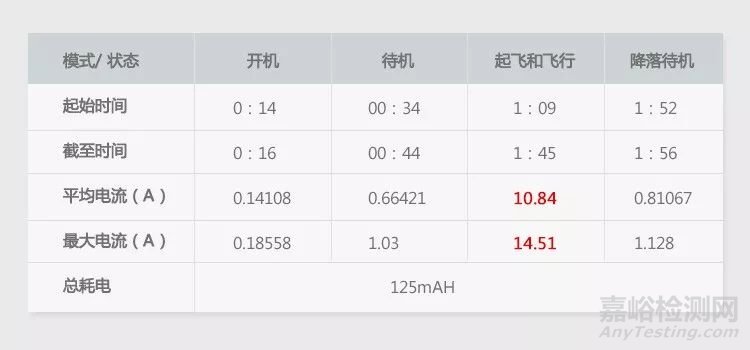

我們捕獲到了這個電流波形，一分鐘多一點的飛行，測量一下，請看下表，從起飛到完成降落，一共43秒鐘，加上準備時間，已經耗電125mA！如果是這樣，還能安裝說明書上講的飛行13分鐘嗎？





下面，我們要用同樣的電流波形來吸收電池的電量。由于最大電流已經超過8A，我們啟用了 N7951A高性能電源系統的負載功能。

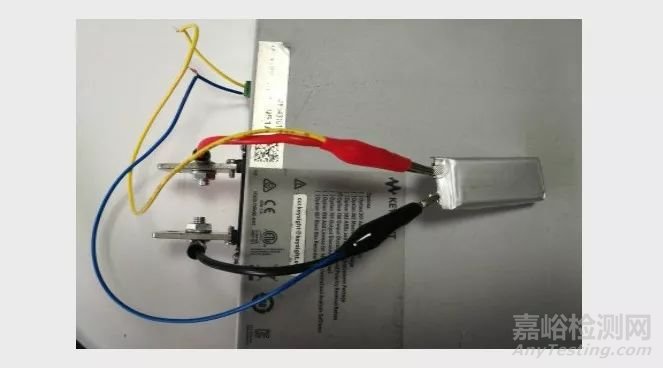

接線請看下圖：

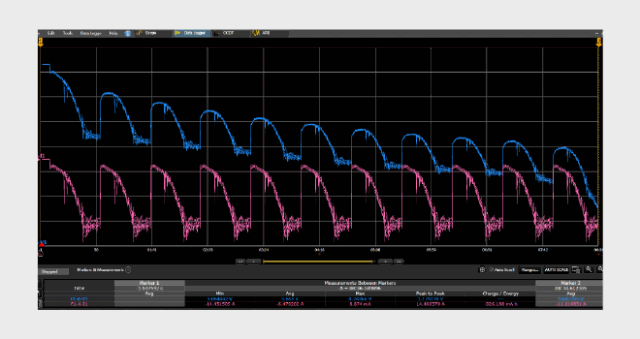

利用 14585A 軟件對剛才捕獲到的耗電波形進行編輯，去除掉準備時間，把波形灌入到 N7951A 負載波形庫中， 來反復模擬這個起、降過程，連續吸收電池的能量。我們得到了以下這張圖：

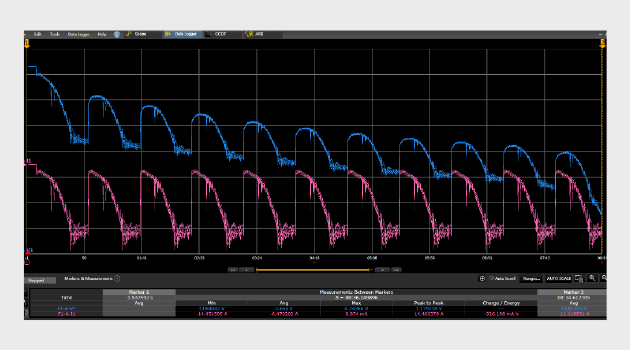

我們來認識一下這個波形：

紅色的波形是吸收電流，它直接仿真了無人機反復起降的過程。由于是N7951A是電源，在啟用負載功能后，吸收電流是負值。所以在紅色波形的底部，吸收電流達到了最大，即飛行過程中的10.8A。而最大吸收電流出現在剛啟動的時候，為14A。



藍色的波形是電池的端電壓。它居然隨電流的變化出現了巨大的波動。這就是電池內阻造成的。當吸收電流越大時，電池端電壓最低。這是完全符合工作原理的。



這個測試圖上，我們用標尺進行了測量，得到了這樣的結果：

1. 電池端電壓從充電飽和狀態，之后連續下降，在將近 3V 時，出現了陡然跌落。如果這個時候飛機還在飛，沒有出現報警或及時采取措施， 那結果可以想象了

2. 起降此時不到10次，時間8分34秒！看來里產品說明書的指標差了將近45%

3. 整個過程中，吸收了電池總的電量 925mHA，比指標低了17%



利用這種方法來評估飛行時間，或者電池的可用電量， 其優勢是顯而易見的：

1. 可以快速測量無人機的功耗，幫助工程師優化產品功耗，縮短開發時間

2. 有效驗證在不同工作場景下的功耗和電池續航時間

3. 幫助工程師對電池和電池管理進行有效優化，針對產品選擇更適合產品功耗特性的電池。同時，可以迅速驗證在不同環境溫度下電池的性能



不僅對無人機產品，如果工程師在開發電池驅動的機器人、電動汽車、智能醫療設備， 甚至物聯網產品，這種測試方法同樣適用，只是功率大小的問題。



一個有趣的現象：

細心的讀者在看這張圖的時候，可能會看到圖中藍色的電壓這條曲線。在放電剛開始時電池端電壓變化明顯大于放電將近結束時的端電壓變化，顯然，這說明電池的直流內阻（DCR）在電池電量越多的時候要更小一些。這好像與一般我們對鋰電池的認識有差別。



這到底是怎么回事呢？ 我們在『副條1』中給大家分享進一步的研究結果。
