本文主要介紹EMC系列試驗中的EMI試驗，EMI試驗主要包括RE、CE、Harmonics、Flicker四種，實際使用中最常用的是RE和CE，本文就針對RE和CE進行詳細介紹，主要包括試驗?zāi)康?、?biāo)準、設備、方法、試驗結果及判定。



1、RE

Radiated Emission輻射發射，也叫輻射騷擾Radiated Disturbance。



1.1、測試目的

輻射發射（Radiated Emission）測試，是測量EUT通過空間傳播的輻射騷擾場強（被測試設備及其組件對同一環境中其他設備的影響）?？梢苑譃榇艌鲚椛洹㈦妶鲚椛?。



1.2、測試標準

常見的EMI測試標準主要包括CISPR和EN兩個系列，GB主要就是翻譯CISPR/EN，具體如下：

• CISPR 11(GB4824):Industrial, Scientific and Medical (ISM) Equipment—Radio-Frequency Disturbance Characteristics—Limits and Methods of Measurement. 工業、科學和醫療（ISM）設備和電火花腐蝕設備的電磁騷擾特性的限值和測量方發法。

• CISPR 12(GB14023):Vehicles, boats and internal combustion engines—Radio disturbance characteristics—Limits and methods ofmeasurement for the protection of off-board receivers. 整車及汽車零部件的電磁騷擾特性的限值和測量方發法。

• CISPR 13: Sound andtelevision broadcast receivers and associated equipment—Radio disturbance characteristics—Limits and methods of measurement廣電類產品的電磁騷擾檢測。

• CISPR 14-1(GB4343.3):Electromagnetic compatibility—Requirements for household appliances, electric tools and similar apparatus—Part 1: Emission. 家用電器、電動玩具、電動工具以及類似電器的電磁兼容特性的限值和測量方發法。

• CISPR 15(GB17743):Limits and methods of measurement of radio disturbance characteristics of Electrical lighting and similar equipment. 燈具類產品的電磁騷擾特性的限值和測量方發法。

• CISPR 22(GB 9254): Information Technology Equipment—Radio Disturbance Characteristics—Limits and Methods of Measurement. 信息技術類產品（如通信類、IT類產品等）的電磁騷擾特性的限值和測量方發法。

• CISPR 25(GB18655):Vehicles, boats and internal combustion engines—Radio disturbance characteristics—Limits and methods of measurement for the protection of on-board receivers. 保護各種接收機不受來自于汽車整車及零部件的電磁騷擾特性的限值和測量方發法。

• IEC/EN 61000-6-3：RE

• IEC/EN 61000-6-4：CE

• IEC/EN 61000-3-2：（額定電流小于16A）Harmonics



• IEC/EN 61000-3-3：（≤16A）：Flicker

• IEC 61000-3-4：（額定電流大于16A）

• IEC/EN 61000-3-12：（額定電流大于16A小于75A）



CISPR和EN最大的差別是CISPR會先出版，然后歐盟在小組開會討論過后，再決定是否引用CISPR的標準。

IEC和EN的區別如下：IEC一個是國際性的標準組織（采用英法兩種文字發行標準），EN一個是區域性（歐洲部分國家）的標準組織。目前的EN版本較多：EN（歐盟自己發行的）、BS EN（英國轉化的）、DIN EN （德國轉化的）、NF EN（法國轉化的），但在中國由于英語最為常見，所以最常見的就是BS EN。



1.3、測試設備

RE測試相關的設備如下：

• 電場輻射：接收機（1G以下）、頻譜儀（1G以上）、電波暗室、天線（1G以下一般用雙錐和對數周期的組合或用寬帶復合天線，1G以上用喇叭天線）；

• 磁場輻射：接收機、三環天線或單小環遠天線；

• 騷擾功率：接收機、功率吸收鉗。

• 接收機遵循CISPR16-1-1的要求，天線、場地遵循CISPR16-1-4的要求，吸收鉗遵循CISPR16-1-3的要求。



1.4、測試方法

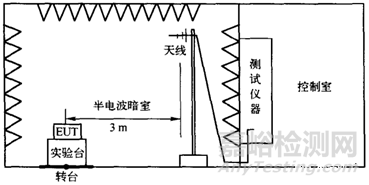

在RE測試中，天線的高度、天線的極化方向以及轉臺的角度都需要不斷改變，以搜尋到設備輻射的最大點。RE測試可以在開闊場、半電波暗室、屏蔽室內進行。被測設備置于半電波暗室內，并在轉臺上旋轉，以找到最大的輻射點。輻射信號由接收天線接收后，通過電纜傳到電波暗室外的接收機。





測試設備的布置如下：

• 電場輻射：分臺式與落地式，因?yàn)檩椛浒l(fā)射結果與產品布置的關系尤為密切，因此需要嚴格按照標準布置包括產品、輔助設備、所有電纜在內的受試樣品；

• 磁場輻射：不同尺寸的三環天線對能夠測試的EUT最大尺寸是有限制的，以2m直徑的環形三環天線為例，長度小于1.6m的EUT能夠放在三環天線中心測試；在CISPR11中，超過1.6m的電磁爐用0.6m直徑的單環遠天線在3m外測量，最低高度1m；

• 騷擾功率：分臺式與落地式，臺式設備放在0.8m的非金屬桌子上，離其他金屬物體至少0.8m（通常是屏蔽室的金屬內墻，這個距離要求在CISPR14-1中是至少0.4m）；落地式設備放在0.1m的非金屬支撐上；被測線纜（LUT）布置在高0.8m、長6m的功率吸收鉗導軌上，吸收鉗套在線纜上，電流互感器端朝向被測設備。如果被測設備有其他線纜，在不影響功能的情況下能斷開的斷開，不能斷開的用鐵氧體吸收鉗隔離。



不同測試的測試頻段也不一樣，具體要求為：電場輻射一般是30MHz-1GHz（有些產品需要測超過1G，根據具體標準的規定），磁場9kHz-30MHz，騷擾功率30-300MHz。

測試限值隨不同標準，場地是3m、10m或其他尺寸，不同的產品分類（Group1/2, Class A/B）限值也不同。

整個測試過程如下：

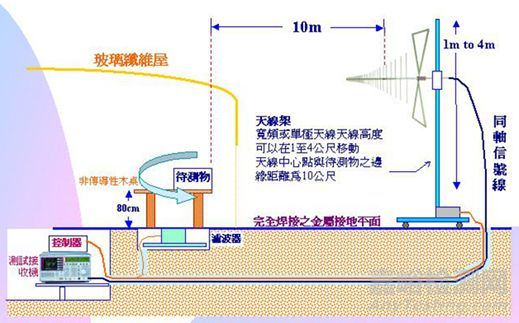

• 30MHz-1GHz電場輻射：在半電波暗室中進行，EUT隨轉臺360度轉動，天線在1-4m高度上下升降，尋找輻射最大值。結果用QP值表示。垂直、水平兩種天線極化方向都測；

• 大于1G的電場輻射：工作頻率超過108MHz的ITE設備、超過400MHz的ISM設備需要測試，是在3m場地，使用頻譜儀測。ITE設備測試方法基本同30MHz-1GHz，結果用Peak與AV值表示。ISM的產品有點不同，需要在全電波暗室中測，天線同產品同高度，不升降，轉臺仍然轉動以尋找輻射最大值；

• 替代法：采用ERP（有效發射功率）來代替，再換算成場強數值。這個在RF測試中經常用到，常規EMC很少使用。替代法測試的目的是測試EUT的殼體輻射，需要拆除所有可拆卸電纜，不可拆卸的電纜上套鐵氧體磁環。首先用天線A和接收機測量出EUT的最大騷擾值，然后用天線B替代EUT，調節信號發生器輸出功率，直至測量接收機達到同樣的值。記錄替代天線B的輸入端功率，即為EUT的殼體輻射功率。天線的選則根據測試頻率來定；

• 磁場輻射：采用三環天線的磁場輻射測試，樣品放置在天線中心，X/Y/Z三個方向各測一組磁場輻射的結果。采用單小環天線時，天線垂直地面放置，最低部分高于地面1m，因?yàn)槭墙鼒鰷y量，又考慮到了地面的反射，測量所得的值反映了EUT的水平和垂直的磁場分量；

• 騷擾功率：對設備的所有長度超過25cm的電纜（也包括輔助設備的線纜）都需進行。因?yàn)樵?0-300MHz內不同頻點的騷擾在被測線纜中呈駐波形式分布。因此在測量中需要沿導軌拉功率吸收鉗以尋找每個終測頻點騷擾功率最大的位置（大致在離設備半波長的距離處）。



1.5、測試結果及評判

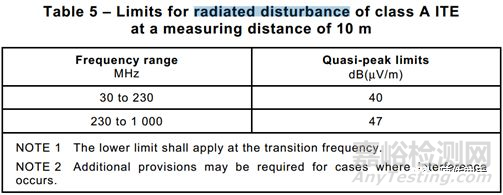

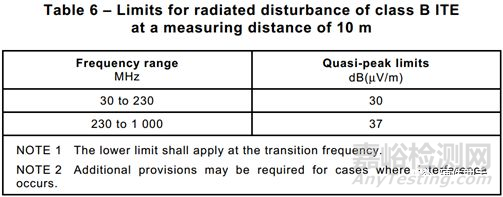

分為A級和B級。與限值線比較，低于PASS，高出FAIL。







2、CE

Conduct Emission傳導發射，也叫傳導騷擾Conduct Disturbance。



2.1、測試目的

傳導發射（Conducted Emission）測試，通常也會被成為騷擾電壓測試，只要有電源線的產品都會涉及到，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導發射的要求，通常用騷擾電壓或騷擾電流的限值（兩者有相互轉換關系）來表示，燈具中的插入損耗測試（直接用dB表示）也屬于傳導測試范疇。

傳導騷擾測試是為了衡量設備從電源端口、信號端口向電網或信號網絡傳輸?shù)尿}擾。



2.2、測試標準

CISPR22（ITE），CISPR14-1（家電和工具），CISPR13（AV），CISPR15（燈具），CISPR11（ISM），其他產品及產品類標準都是引用以上標準的測試方法，以引用CISPR22居多。詳細參見1.2章節。



2.3、測試設備

CE的測試設備主要包括：接收機、LISN（線路阻抗穩定網絡，或叫AMN人工電源網絡）、模擬手、被動電壓探頭、電流探頭（與電流探頭配合使用的CDN，容性電壓探頭）、DIA（斷續干擾分析儀，用于測試CISPR14-1中的斷續干擾）、測插入損耗的一整套設備等。

接收機、DIA要遵循CISPR16-1-1的要求，其他輔助設備需要遵循CISPR16-1-2的要求。



2.4、測試方法

測試設備的布置如下：

測試設備分為分臺式與落地式，臺式設備離LISN 80cm，離接地平板40cm（這里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地內墻），落地式設備離接地平板距離隨不同標準有不同的偏差允許（CISPR14-1,15里面是10cm±25%，13里面是up to 12mm，22里面是up to 15cm, 11里沒有明確距離，只說了需要與接地板用絕緣材料隔開）。輔助設備的布置也隨測試標準的不同有出入，CISPR22中輔助設備離主設備10cm，相互之間的互聯線至少離接地平板40cm。手持II類設備需要包模擬手。CISPR15中自鎮流熒光燈需要罩在一個輔助錐形金屬罩里。

測試布置在不同的標準里面都有很直觀的布置圖給出。

測試頻段大多是150kHz-30MHz，CISPR15是例外（騷擾電壓9kHz-30MHz，插入損耗150kHz-1605kHz）。

測試限值隨不同標準，不同的產品分類（Group1/2, Class A/B）而限值不同。

整個測試過程如下：

• 交/直流電源端騷擾電壓：這個最常見，將電源插頭連到LISN上，接收機RF輸入連到LISN的RF輸出（可能中間會插入RF衰減器或脈沖限幅器），切換LISN的L/N開關來選擇測試電源線的對地共模騷擾電壓。

• 斷續干擾：CISPR14-1及一些引用CISPR14-1的標準有要求。通常使用斷續干擾分析儀，配合LISN測量。標準也允許用示波器與接收機的組合來替代。示波器觀察騷擾持續時間，接收機觀察騷擾電平幅度。

• 負載端騷擾電壓：CISPR14-1、CISPR15和CISPR11中有要求。使用被動電壓探頭，將需要測試的負載線絕緣剝開，直接用探頭連接收機測量負載線導線端子對地的騷擾電壓。

• 如果設備額定電流過大，沒有合適的LISN可用，也可以直接用電壓探頭來測量電源端的騷擾電壓。

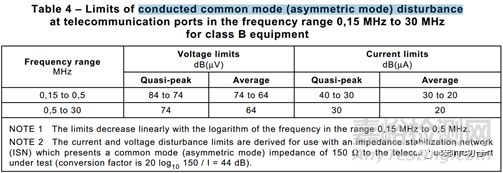

• 通訊線騷擾電壓/騷擾電流：CISPR22中提及。針對不同類型的通訊線有不同的測試方法。Annex C有詳細描述，Annex F有各種方法的優缺點分析。主要是依靠電流探頭與CDN、150歐姆接地電阻、容性電壓探頭的不同組合來測試不同類型的通訊線纜，需要保證的前提是測試線纜的對地阻抗是150歐姆。結果可以直接用騷擾電流dBuA表示，也可以換算成騷擾電壓dBuV表示，換算阻抗是150歐姆，也就是兩者量值相差44dB。

• 插入損耗：CISPR15提到。使用RF正弦波發生器經過平衡/不平衡轉換器、模擬燈、LISN，最后用接收機測量比較電壓來得出插入損耗的數值。



2.5、測試結果及評判

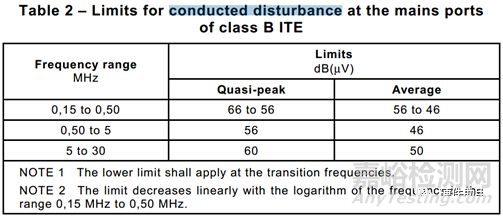

分為A級和B級。接收機檢波器的測量值（QP/AV）分別與限值線比較，低于PASS，高出FAIL。











Harmonics主要是指Harmonics Current（諧波電流），主要測量EUT工作時注入到電網中的諧波。EUT分為A、B、C、D四類，每一類有自己的限值。

Flicker主要測試電壓波動及閃變。測試評判標準包括Pst（Short-Term flicker severity）和Plt（Long-Term flicker severity）兩個指標不超過各自限值。



由于最后兩種在實際測試中不常見，因此本文主要針對前兩種進行介紹，有需要的可以參見相關標準，標準中對基本概念的介紹、測試限值、測試設備、測試方法等等都有非常詳細的介紹。
