耐熱鑄鐵是指可以在高溫下使用，其抗氧化或抗生長性能符合使用要求的鑄鐵。其中，“生長”是指由于氧化性氣體沿石墨邊界和裂紋滲入鑄鐵內部造成的氧化，以及因Fe3C分解發生石墨化而引起鑄件的體積膨脹。
耐熱鑄鐵主要有硅系耐熱鑄鐵、鉻系耐熱鑄鐵、鋁系耐熱鑄鐵、多元合金耐熱鑄鐵、鎳系耐熱鑄鐵等，主要用于制造鍋爐及其附件、排氣支管、渦輪機殼體等。
某單位排氣支管采用QTRSi4Mo耐熱鑄鐵一體鑄造成型，該排氣支管與其余零件通過螺栓連接。排氣支管內介質為高溫燃氣，高負荷時最高溫度可達到650℃左右，外部為大氣，該排氣支管在運行約2000h時后發現開裂，如圖1所示。

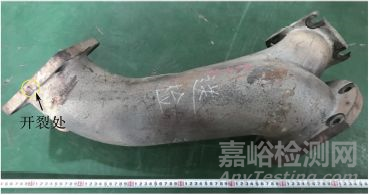

圖1 開裂排氣支管宏觀形貌
本文將對開裂的排氣支管解剖取樣進行檢驗和分析，以查明其開裂原因，從而采取措施避免類似失效的再發生。
理化檢驗
1
宏觀檢查
對開裂排氣支管進行宏觀檢查，表面能觀察到一條裂紋并且裂紋擴展很深，幾乎貫穿試樣，排氣支管開裂處宏觀形貌如圖2所示。

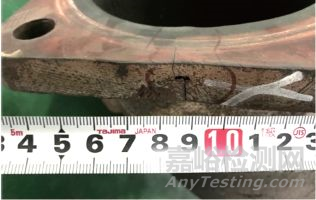

圖2 排氣支管裂紋宏觀形貌
人工打開開裂處形成斷口試樣，如圖3所示，斷裂面下部為人工打開區域，呈新鮮金屬色，靠近表面的上部區域存在灰色氧化皮，其上有紅褐色銹跡，斷裂面無明顯塑性變形，具有脆性斷裂特征。
圖3 斷口宏觀形貌
2
化學成分分析
在開裂排氣支管上取樣進行化學成分分析，結果見表1。

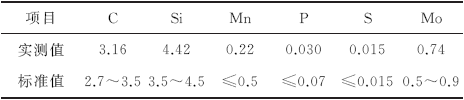

表1 化學成分分析結果(質量分數)
可見各元素含量均符合GB/T 9437－2009對QTRSi4Mo耐熱鑄鐵成分的技術要求。
3
力學性能試驗
在開裂排氣支管上截取拉伸試樣，試驗結果見表2。

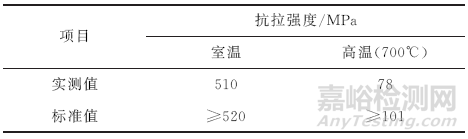

表2 力學性能試驗結果
可見排氣支管材料的室溫及高溫(700℃)抗拉強度均低于GB/T 9437－2009對QTRSi4Mo耐熱鑄鐵的技術要求。考慮到測試試樣已在高溫下服役過，并且斷在缺陷處，如圖4所示，故該試驗結果僅供參考。

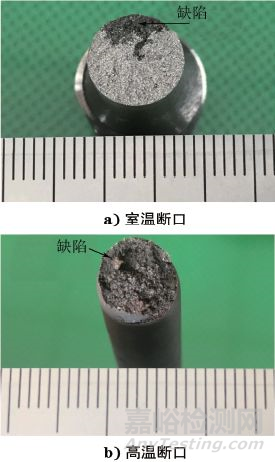

圖4 拉伸斷口宏觀形貌
4
斷口掃描電鏡分析
將圖3中的斷口試樣置于掃描電子顯微鏡(SEM)內觀察。

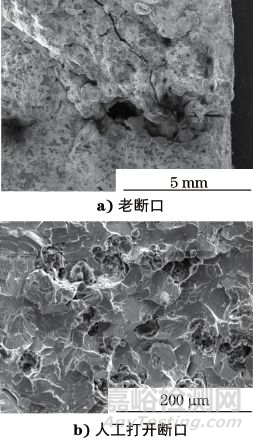

圖5 斷口SEM形貌
由圖5a)可見，斷裂面靠近外表面區域有嚴重的氧化覆蓋情況，并且可見較多的疏松孔洞；由圖5b)可見，人工打開區域斷口呈準解理特征。
5
金相分析
截取垂直于開裂面的剖面試樣，鑲嵌、磨拋后置于光學顯微鏡下觀察。

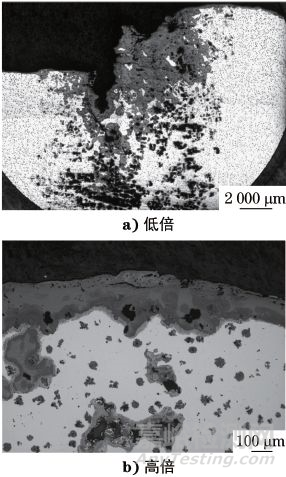

圖6 斷裂源處拋光態形貌
試樣剖面拋光態形貌見圖6a)，可見存在嚴重的疏松缺陷；斷裂面上可見氧化物覆蓋層，見圖6b)。

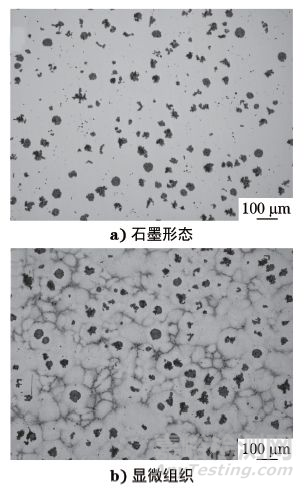

圖7 基體石墨形態及顯微組織形貌
基體石墨形態見圖7a)，按GB/T 9441－2009評定石墨球化率為70％，石墨大小級別為6級；基體顯微組織為鐵素體＋珠光體＋少量碳化物，見圖7b)。
綜合分析
由上述理化檢驗結果可知：開裂排氣支管的化學成分滿足GB/T 9437－2009對QTRSi4Mo耐熱鑄鐵的技術要求；按GB/T 9441－2009評定鑄鐵材料的石墨球化率為70％，石墨大小級別為6級，基體顯微組織為鐵素體＋珠光體＋少量碳化物。
通過宏觀分析可知排氣支管表面能觀察到裂紋并且裂紋已經貫穿試樣；排氣支管開裂面上具有氧化及銹蝕特征，開裂面無明顯塑性變形，符合脆性開裂特征。
通過斷口SEM分析可知，斷裂面靠近表面區域有氧化覆蓋層，并且存在較多的疏松孔洞。
通過斷面的剖面金相分析可知，開裂處存在嚴重的疏松缺陷，疏松的存在減小了排氣支管的有效承載面積，降低了材料的強度，在后續服役時，在振動力的作用下，排氣支管于缺陷處發生開裂失效。
結論及建議
該耐熱鑄鐵排氣支管開裂是由于材料內部存在疏松缺陷，大大降低了材料的服役強度，在振動力的作用下排氣支管發生了開裂。疏松的產生主要是由于合金的液態收縮和凝固收縮大于固態收縮，形成疏松的條件是：合金的結晶溫度范圍寬，傾向于糊狀凝固方式；或者是鑄件斷面的溫度梯度小，合金液幾乎同時凝固，因液態和凝固收縮所形成的細小孔洞分散且得不到合金液的補充，就形成了疏松。建議在澆鑄時盡量降低澆鑄溫度和澆鑄速度。
來源：理化檢驗物理分冊
