1、概述
PVB 是聚乙烯醇縮丁醛（Polyvi nyl Butyral Interlayer）的英文縮寫，是由聚乙烯醇與丁醛在酸催化下的縮合產物，是一種無定形的熱塑型聚合物。由于 PVB 對無機玻璃具有良好的黏結性，具有透明、耐熱、耐寒、耐濕、機械強度高等特性，作為夾層玻璃生產的關鍵原材料，使普通玻璃在安全、隔聲、阻隔紫外線等方面的性能得到很大的提高，己被廣泛應用于汽車夾層玻璃、建筑夾層玻璃的生產中。
目前國內 PVB 膠片產品標準有JC/T2166-2013《夾層玻璃用聚乙烯醇縮丁醛（PVB ）膠片》和GB/T32020-2015《夾層玻璃用聚乙烯醇縮丁醛中間膜》，兩個標準在技術要求和試驗方法上存在一些差異。筆者在日常檢測工作中發現，有些檢驗項目由于標準中規定的儀器設備和檢測方法不夠明確，從而導致檢測結果出現差異。本文將從PVB膠片的厚度、揮發物質量分數和黃色指數這三個方面的檢測結果差異比較對檢測結果的影響因素進行分析。
2、檢測結果差異比較與分析
2.1 厚度
厚度是夾層玻璃加工企業對PVB膠片產品檢驗和質量控制的重要指標。GB/T32020引用GB/T6672《塑料薄膜和薄片厚度測定 機械測量法》進行檢測，而JC/T2166無引用標準，只規定了儀器的精度為0.001mm 。分別采用符合GB/T6672和JC/T2166要求的A、B兩種不同類型的儀器，對同一試樣的相同位置進行測試。A儀器的上下測量面為凸面／平面，負荷為0.1~0.5N，上凸面的曲率半徑為20~30mm ，下測量面直徑為8.3m；B儀器的上下測量面為平面／平面，負荷為40N，上接觸面的面積為2cm²，下接觸面的直徑為64mm 。對公稱厚度為0.38mm和0.76mm 的兩個樣品的10 個位置點分別進行測試，結果如表1和圖1所示。

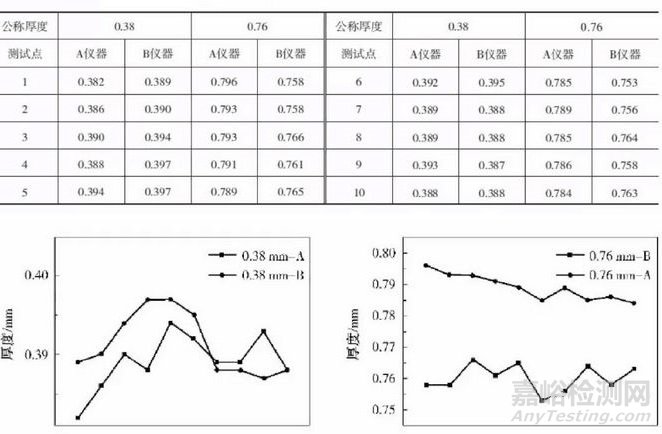

表1 PVB 膠片厚度測試結果差異比較單位： mm
圖I A、B 兩種儀器測量的厚度均勻性點分散曲線
由表1 的數據和圖1 的分散曲線可以看出，采用A、 B兩種不同的測試儀器，結果存在明顯差異。當對厚度較薄的0.38mm PVB 膠片測量時，A 、B 兩種儀器測量的厚度值比較接近，說明此時負荷的大小與接觸面積的大小對其影響較小。而當對0.76mm 厚度PVB 膠片測量時，發現此時 A 儀器的測量結果明顯高于B儀器，這是由于PVB 膠片本身屬于一種塑性變形材料，當負荷相同接觸面積不同時，接觸面積越大，此時作用在膠片表面的壓強越小，從而引起的塑性形變就會越小，厚度值越大。同理，接觸面積相同時負荷越大壓強越大，塑性形變越大，從而厚度值越小。
2.2 揮發物質量分數
揮發物質量分數表征PVB膠片中及其他有機揮發物的含量，是判定產品質量好壞的一個重要指標。PVB是聚乙烯縮丁醛，醛類是親水物質，所以在潮濕的環境中PVB極易吸水。因此，PVB膠片的揮發物質量分數主要是指PVB膠片的含水率。GB/T32020中稱之為揮發物質量分數，JC/T2166中稱之為水分含量。兩個標準的測試條件基本相同，測試試樣在溫度為（40 ± 2)℃、負壓為 8.5x10?Pa的真空恒溫箱中干3h后的重量損失比。兩個標準的試樣取樣大小及試驗后自然冷卻的時間規定不同，而 GB / T 32020 標準中還規定了試樣的預處理要求，在溫度(23± 2)℃、相對濕度（50 ± 5）％的環境條件下試樣狀態調節（調濕）4h以上再進行試驗。按照GB/ T32020 標準規定的方法，對不同厚度的樣品進行不同時間的狀態調節，然后測試其揮發物質量分數，結果如圖2 所示。

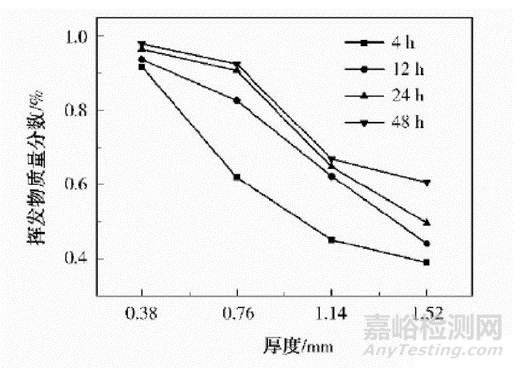

圖 2 不同厚度、不同調濕時間的揮發物質量分數測試結果比較
根據圖 2 顯示，同一厚度的 PVB 膠片揮發物質量分數會隨著調濕時間的增加而增加，調濕時間越長，其揮發物質量分數越高，且逐漸趨于穩定。當調濕時間相同時，不同厚度的 PVB 膠片，其揮發物質量分數會隨著厚度的增加而逐漸減少，這是因為 PVB 膠片對環境中的水分及其他物質的吸附主要集中在表面。膠片的厚度越薄，其表面積與體積的相對比就越大，水分吸附量相對越高。因此，PVB 膠片的厚度以及不同的調濕時間對其揮發物質量分數的測試結果均有較大的影響。
2.3 黃色指數
PVB 膠片屬于一種高分子材料，在其合成、貯存、加工以及使用的過程中均可能發生變質，從而產生使材料性能變壞的老化現象，通過測量膠片的黃色指數來評價材料的質量和老化程度。JC/T2166和GB/T32020都是按照HG/T3862-2006（2012《塑料黃色指數試驗方法》進行黃色指數的測量，該方法標準規定了無色透明、半透明和近白色不透明塑料的黃色指數測試方法，有透射法和反射法兩種方法。JC/T2166和GB/T32020中未規定具體的測試方法。
選用夾層玻璃加工企業常用的普通PVB膠片樣品，分別測試其透射光譜和反射光譜，從表2和圖3可以看出，膠片的透射光譜和反射光譜有所不同，其透過率均在85%以上，而反射率均較小。由此計算得出的黃色指數結果差異較大，利用透射光譜計算的黃色指數呈現是黃色區，而利用反射光譜計算的黃色指數呈現的卻是藍色區。
表2 不同測試方式的黃色指數計算結果比較
圖 3 PVB 月交片光學性能
3 建議
PVB 膠片是夾層玻璃生產的重要原材料，其性能的好壞直接影響夾層玻璃產品的安全性能。因此，對PVB膠片性能的檢測和質量控制至關重要。但是如果使用的檢測儀器和檢測方法不一致，就會導致檢測結果的差異性，從而影響產品質量的控制和管理，因此提出以下建議：
（1）PVB 膠片的厚度是夾層玻璃生產企業對原材料進貨檢驗的重要項目，負偏差過大會導致夾層玻璃的總厚度變薄、強度降低，所以準確測量 PVB 膠片的厚度對夾層玻璃生產十分重要。然而PVB 膠片屬于塑性變形材料，厚度測量時，測試面積以及負荷大小的選擇會對結果產生影響。
因此，PVB 膠片的生產企業在進行產品厚度的檢驗時，要明確選用的測試儀器以及測試面形狀、面積和測試負荷；夾層玻璃生產企業要考慮測試儀器對PVB 膠片厚度檢驗時的差異影響，要確保夾層玻璃最終的總厚度符合產品標準的要求。此外，PVB 膠片產品標準修訂時，考慮測試儀器和條件對結果的影響，明確測試面形狀、面積和測試負荷，以保證測試結果的一致性。
（2）PVB 膠片的含水率過高會破壞夾層玻璃的黏結力，導致夾層玻璃在使用過程中出現氣泡；而含水率過低則會影響 PVB 膠片與玻璃之間的結合力，導致夾層玻璃脫膠。因此，夾層玻璃生產企業應根據 PVB 膠片的
同厚度，選擇適宜的調濕環境條件和調濕時間，使膠片具有合適的含水率，以確保夾層玻璃的產品質量。此外，在標準修訂時，考慮樣品預處理時間對結果的影響，規定測試前充足的調濕時間，以使樣品在測試前達到穩定平衡的狀態。
（3）由于HG/T3862-2006（2012）《塑料黃色指數試驗方法》規定了無色透明、半透明和近白色不透明塑料的黃色指數測試方法，有透射法和反射法兩種方法，而兩種方法的測試結果存在很大差異，因此，在測試 PVB 膠片的黃色指數時，首先要考慮產品的光學性能，再確定測試的具體方法。用于夾層玻璃生產的普通無色 PVB 膠片，透射性能較好，應按照透明材料選用透射法測試黃色指數。
來源：AnyTesting
