智能醫療器械既是技術的進步也是患者的福音。醫療器械屬于醫療系統的基礎設施構成部分，因此其對于全面的智能化醫療服務有著極其重要的意義。在如今技術變革醫療的大時代，能否把醫療器械徹底智能化起來，很大程度依賴其底層組件——新型醫用傳感器的技術發展情況。
一、醫用傳感器
（一）醫用傳感器
新韋氏大詞典中有關傳感器的定義是：從一個系統接受功率，通常以另一種形式將功率送到第二個系統中的器件。傳感器通用術語（國家標準GB/T 7665-2005）中傳感器的定義是：能感受被測量并按照一定的規律轉換成可用信號的器件或裝置，通常由敏感元件和轉換元件組成。
傳感器基本原理
醫用傳感器是把人體生理活動的信息轉換成與之有確定函數關系的電信號的裝置，它作為醫學儀器與人體之間的重要環節，在醫療診斷、醫學儀器研制、醫學研究等諸多方面占有非常重要的地位。
（二）醫用傳感器分類
醫用傳感器主要以工作原理及應用形式兩種方式進行分類。按照工作原理，主要分為： 物理傳感器、 化學傳感器、生物傳感器、以及生物電極傳感器。
按工作原理分類

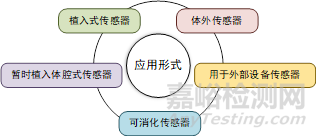

按照應用形式，可主要分為： 植入式傳感器、暫時植入式傳感器、體外傳感器、用于外部設備傳感器、可食用傳感器。
按應用形式分類
二、創新醫用傳感器
當今隨著傳感器技術的發展以及各領域的交叉融合，醫用傳感器的發展日新月異，尤其是電子技術、材料技術等突飛猛進的發展，結合研究者們天馬行空的想象力，醫用傳感器朝著智能、微型化、多參數、無線化等等方面發展，種類愈加豐富、功能日益強大。筆者通過搜集查閱近幾年的資料，分以柔性傳感器、植入傳感器、可消化傳感器和新型傳感器技術四個大類進行有關創新醫用傳感器的介紹。
（一）柔性傳感器技術
隨著材料技術、電子技術的發展，柔性基質材料以其柔韌、可彎曲、延展、可穿戴等優勢逐步走上歷史舞臺。柔性傳感器兼具柔性基質材料的優點與人體相適應，不論是可穿戴設備還是植入設備都有著非常好的適應性。
1. 智能創可貼
美國塔夫茨大學工程學院Sameer Sonkusale教授帶領團隊設計了一種新型智能創可貼，其厚度僅為3mm，由透明醫用膠帶、熱活化抗生素凝膠、以及柔性電子元件組成。上圖右側為帶有創面覆蓋組件的智能繃帶，左側則是微處理器和可以觸發藥物輸送的傳感器：其中一個組件，是可以測量傷口pH值的傳感器——如果數值明顯高于6.5，則表明傷口已被感染；另有一顆溫度傳感器，它可以檢測與炎癥相關的發熱量。
此外科學家們已經開發出了可用于測量氧合作用的傳感器，這是傷口愈合的標志。集成的微處理器可以分析來自傳感器的讀數，以評估傷口的狀況。如果檢測到感染或炎癥，即可臨時激活內置于繃帶中的加熱響應元件。這可以提高凝膠的溫度，使其在創口釋放更多的抗生素。
2. 智能繃帶
瑞士聯邦材料測試與開發研究所（Empa）與瑞士蘇黎世聯邦理工學院、瑞士電子與微技術中心（CSEM）、瑞士蘇黎世大學醫院一起合作開發了一種智能繃帶，它能夠?yàn)樽o(hù)理人員提供傷口情況的相關數據。
3.柔性血氧計
加州大學伯克利分校Arias研究組（Arias Research Group）研制了一種交替印刷在柔性材料上的內嵌紅光OLED和紅外OLED的柔性傳感器，這種傳感器能夠檢測大面積的皮膚、組織和器官的血氧水平。通過跟蹤血氧，OLED傳感器可以幫助監測愈合傷口。
4. 柔性可穿戴離子型濕度傳感器
中國科學院蘇州納米技術與納米仿生研究所張珽研究團隊前期研發了可用于皮膚水分檢測的柔性可穿戴離子型濕度傳感器。研究團隊結合MEMS微納加工技術設計制備了具有微孔陣列為模板的電極芯片，采用一步電沉積法制備了大比表面積且可調控的三維金納米結構離子／電子傳導陣列電極，具有制備簡單，重復性好等優勢。
5. 可穿戴汗液傳感器
加州大學伯克利分校的高偉博士團隊，研發了全集成的可穿戴汗液檢測設備。這項設備可以同時檢測表皮溫度和汗液里的汗液代謝物和電解質信息，并且用檢測到的溫度信息來校準其他傳感器的讀數。此外，高偉的可穿戴汗液傳感器中柔性電路部分和傳感器部分是可分離的，工作時可以非常方便的通過柔性印刷電路連接器連接，柔性塑料上制造的傳感器電極部分的成本極低，因此可以在每一次運動之前安裝新的傳感器電極。
（二） 可植入傳感器
可植入傳感器是近年來出現的新型傳感器，具有體積小、重量輕、生物相容性強等特征?？芍踩雮鞲衅饕话阕约汗╇姴⒗脽o線技術傳輸。與可消化傳感器不同的是，可植入傳感器通常植入皮下或器官中，獲取用戶的電生理或化學信號進行傳輸，重要用途在于精準監控生理信號有助于實現個性化醫療。傳統的可植入傳感器的難點是傳感器本身不可降解長期存在體內損害體內周圍組織或細胞造成二次感染，手術取出也會造成二次傷害，近年來生物降解的可植入傳感器也在逐步走上舞臺。
1. “體內GPS”——ReMix系統
麻省理工學院（MIT）的計算機科學與人工智能實驗室（CSAIL）研發的一項新技術，通過這項技術可以不依賴于內窺鏡檢查和外科手術，而是依靠傳感器來幫助病情診斷以及指導藥物管理，可以通過低功耗無線信號準確定位體內的可吸收植入物。今后，該技術實現后能夠?qū)崿F(xiàn)將藥物輸送到指定位置。
該項目由Dina Katabi教授領導，Remix系統又被描述為人體GPS系統。該系統旨在允許攝取標記物在體內的精確定位。這些傳感器可能非常小，因?yàn)樗鼈儾恍枰獌?nèi)部電源，也不必自己制作無線信號。ReMix系統使用外部信號源制作無線電波，并結合可攝取的傳感器標記，系統可以以厘米級精度跟蹤標記。另外，ReMix系統的一個主要潛在用途是質子治療，其允許磁控制的質子束精確地靶向腫瘤。問題是質子治療現在只適用于某些不能移動的癌癥。使用ReMix系統，質子束可以實時精確地轉向，保護健康組織，并使質子治療更廣泛地用于對抗癌癥。
2. 神經塵埃
加州大學伯克利分校的Dongjin Seo團隊制造出長寬高3mm×0.8mm×1mm的神經塵埃傳感器，它能夠把身體之外廣播的超聲波脈沖機械能轉換成電力。神經塵埃的技術是從無線供能的角度出發研發的一種神經遙感技術。神經塵埃傳感器相關的研究可能有一天用于下一代的控制假肢、外骨骼和機器人以及大腦-機器接口來治療大腦和身體的疾病。
3. 腫瘤納米熒光傳感器
德克薩斯大學西南醫學中心的Baran Sumer等人發明了一種類晶體管的閾值傳感器，它能夠在正常組織中保持沉寂，但當它遇到實體腫瘤時，就會像燈泡被打開一樣，發出光亮，使得外科醫生在手術時能夠更好地看清腫瘤。這項研究的原理是放大腫瘤細胞內的pH信號，使得腫瘤組織和正常組織之間的區分更加準確。這項新型數字納米傳感器引導的手術技術對病人來說有多方面的益處，包括能夠更準確地移除腫瘤，能夠更大程度上保留功能性正常組織等，這些益處既能提高生存率也能提高生活質量。
4. 可拉伸植入式應力應變傳感器
斯坦福大學鮑哲楠團隊一直致力于人工皮膚、可拉伸晶體管等相關方向的研究。最近，鮑哲楠和Paige Fox團隊合作，研發了一種基于純聚合物制造的高度可拉伸、全部可降解的植入式應變和壓力傳感器，專門用于肌腱損傷修復期的力學行為監測。這項研究為植入式電子器件在實時監測肌腱修復等醫療領域的進一步應用提供了全新的思路。
（三）可消化傳感器
可消化傳感器是近年來流行的新型傳感器，通常利用可降解電子器件制成。一般的可消化傳感器附著在只能藥丸內部，由藥丸本身或消化道液體相互作用供電，傳感器工作時將檢測的相關數據通過通信模塊傳輸給智能手機或其他終端。相比傳統胃鏡、腸鏡檢查，可消化傳感器成本低、使用方便，也可以減輕病人的痛苦。
1. 氣敏傳感器膠囊
澳大利墨爾本皇家理工大學的Kyle Berean團隊研發出一款氣敏傳感器膠囊，吞咽后可以實時檢測腸道內氫氣、二氧化碳和氧氣的水平，并將信息發送到智能設備中。研究結果顯示，傳感器膠囊在測量腸道內的氫氣濃度時具有高靈敏度和信噪比，為腸道氣體的產生提供了有價值的信息，這也有助于監測消化道中微生物的活動，實時判斷消化道的健康。同時，也將減少例如腸鏡檢查之類的侵入性操作的使用，減輕病人的痛苦。
2. 可消化微型麥克風
麻省理工學院Giovanni Traverso團隊研發了一項通過在胃腸道放置一個微型的傳感器來檢測心率和呼吸頻率的新技術。這個微型傳感器本質上是一個被放置在病人服用的硅酮膠囊里的微型麥克風，可以通過監聽心和肺部來進行心率和呼吸頻率的計算。通過這個傳感器可以提高治療創傷和慢性病患者的評估，以及應用于監測特定領域的士兵，或者提高運動訓練。
3. 可卷曲消化傳感器
麻省理工學院的Giovanni Traverso與哈佛大學布萊根婦女醫院的Canan Dagdeviren共同研發了一種靈活的可消化傳感器。該傳感器可以卷曲成藥丸形狀在服用后附著在腸壁或胃壁上來檢測消化道節律性收縮，以幫助醫生診斷胃腸疾病。同時也可以檢測胃里的食物，幫助醫生監測肥胖癥患者的食物攝入量。該柔性裝置基于壓電材料，當其發生物理變形時，產生電流和電壓供其運作，而不需要板載電池，降低了該系統的風險。該傳感器還使用與人類皮膚彈性相似的聚合物，因此能與皮膚相適應，并隨著腸道進行伸展和移動。
（四）新型生物傳感器
1. DermalAbyss紋身墨水
由MIT與哈佛醫學院合作完成的項目“DermalAbyss”，旨在使用生物傳感器替代傳統紋身墨水。這些傳感器能通過改變顏色來反映出體內pH、鈉和血糖水平的變化，以此讓使用者了解到身體可能存在的問題。在DermalAbyss的幫助下，只需肉眼觀察一下紋身的變化即可發現這三項生理指標的變化：當血糖升高時，紋身會從藍色變成棕色；當鈉含量增加時，紋身會變得更綠（在紫外線照射下）；從紫色變成粉色來顯示堿性水平的變化。
2. 血糖監測隱形眼鏡
名古屋大學新津葵一（Kiichi Niitsu）團隊研發出了全球最小的發電檢測一體型血糖傳感器，可以實現無需外部無線供電的隱形眼鏡式持續型血糖監測。葡萄糖發電元件的輸出電壓會隨著與血糖濃度相關的淚糖濃度變化，通過半導體電路將輸出電壓轉換成無線傳輸頻率，就實現了同時發電和傳感。能利用淚液中所含的糖（葡萄糖）生成1nW以上的電力。另外，發送數據的半導體無線發送器也成功實現了0.27nW（電源電壓為0.165V）的驅動電力，約為以往的1萬分之1。通過融合這2項技術，在監測淚液中所含的糖的同時，還能生成所需的電力。由此無需再使用供電用眼鏡型終端，只需佩戴隱形眼鏡就能持續監測血糖值。
3. 納米呼吸傳感器
麥考瑞大學的Noushin Nasiri研發出一種利用納米材料制造的呼吸傳感器，通過分析呼出氣體中的標志物，可以檢測多種疾病的病患。
4. 使用石墨烯檢測癌細胞
伊利諾大學芝加哥分?；瘜W(xué)工程系Vikas Berry與芝加哥大學醫學院的臨床外科助理教授Ankit Mehta開展合作對石墨烯進行研究，通過腦細胞與石墨烯的相互作用，可以辨別出高度活躍的癌癥細胞，從而實現癌癥細胞與正常細胞的區分。研究發現，正常細胞和癌癥細胞分別與石墨烯發生相互作用，通過拉曼成像技術，可以分辨兩種細胞的不同活性。高度活躍的癌癥細胞能夠讓石墨烯表面的負電荷增大更多，釋放出更多的質子。因此，癌癥細胞對石墨烯晶格原子振動能量的影響程度不同于正常細胞。
研究發現石墨烯不僅可以用于區分正常星形膠質細胞與多形性成膠質細胞瘤，還可以區分革蘭氏陽性菌與革蘭氏陰性菌，或者用于檢測鐮狀細胞。
三、未來及展望
根據市場研究公司 Grand View Research研究顯示，2015 年全球醫用傳感器市場規模達到了 98 億美元，預計到 2024 年市場規模可增至 185 億美元。
醫療傳感器經常被用于造價高昂的醫療器械，因此醫療電子傳感器是具有高價值的一類傳感器。智能醫療器械行業已被公認為是最有前景的醫療發展領域，整體行業屬于快速發展的階段。在智能醫療器械行業帶動下，智能傳感器的底層需求將會不斷擴大。現在，我國在此領域還處于起步階段，大部分依賴進口，但是未來隨著技術不斷成熟，醫療傳感器市場將迎來爆發式增長。
在醫療市場增長推動、政策驅動、技術拉動的作用下，醫用傳感器的將越來越多地走進我們的生活。未來，在納米技術的加成下，醫用傳感器將繼續向著小型化，微型化，低功耗，低成本，高靈敏度，多功能，安全無毒，可降解的方向不斷發展。
來源：思宇智庫
