當前引發鋰電池熱失控的因素雖然有很多，但總結起來熱失控都是由于電池的生熱速率遠高于散熱速率，且熱量大量累積而未及時散發出去所引起的。如何提高電池的安全性，把熱失控的風險降至最低成為人們研究的重點。對于電池單體來說，其安全性除了與正極材料相關外，還與負極、隔膜、電解液、粘結劑等其他電池組成部分有著很大關系。下面展開講述如何在電池材料上降低電池?zé)崾Э仫L(fēng)險，提高鋰電池安全性。

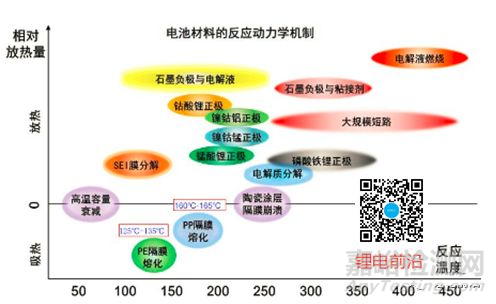

圖1 不同種類鋰電池材料的熱失控反應動力學機制研究（來源：歐陽明高報告）

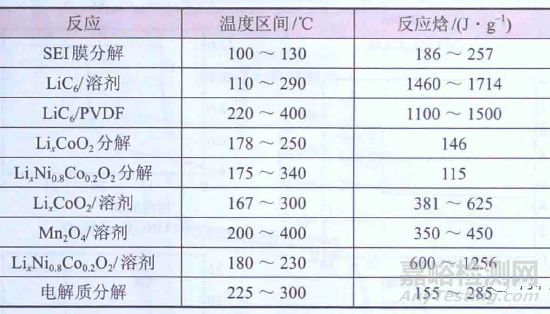

表1 鋰離子電池各種放熱反應的溫度區間與反應焓

一、正極材料

出于安全性考慮，正極材料需要與電解液的相容性和穩定性好。常見的正極材料在溫度低于650℃時是相對比較穩定的，充電時處于亞穩定狀態。在過充的情況下，正極的分解反應及其與電解液的反應放出大量熱量，造成爆炸。反應方程式如下：

Li_0.5CoO₂的分解反應(～180℃)

  Li_0.5CoO₂ → 1/2LiCoO₂ + 1/6Co₃O₄ + 1/6O₂↑
 Co₃O₄→ 3CoO+ 1/2O₂↑

電液的氧化反應(～180℃)

 5/2O₂+C₃H₄O₃ (EC) → 3CO₂↑+2H₂O ↑
 4O₂+C₄H₆O₃ (PC) → 4CO₂↑+ 3H₂O ↑
 9/2O₂+C₄H₈O₃ (EMC) → 4CO₂↑+ 4H₂O↑

總氧化反應(以EC為例)

 Li_0.5CoO₂ +1/10C₃H₄O₃ (EC) → 1/2LiCoO₂ +1/2CoO+ 3/10 CO₂↑+ 1/5H₂O ↑

結論：O₂與溶劑發生氧化反應是大量氣體的重要來源，同時也是熱量的重要來源。

鈷酸鋰、鎳酸鋰的熱穩定都比較差。磷酸鐵鋰的橄欖石結構帶來的是高溫穩定性。在熱失控的化學反應中，在電解液噴出前大量發生的是分解反應，而非氧化反應，產氣較少且慢，這正是磷酸鐵鋰相對安全的原理。鎳鈷錳酸鋰三元材料由于其比容量高、具有較高的比能量密度，成為當下正極材料的理想之選。然而三元材料中鎳的含量較高，材料的循環性能難以保證，熱穩定性較差。

富鎳正極材料在高電壓（>4.3V）和高溫（>50℃）下循環過程中發生結構坍塌導致二次顆粒連續產生微裂縫。這些微裂縫斷開一次顆粒之間的電通路，在相轉變過程中釋放氧氣，導致電化學性能變差。通過對一次顆粒進行納米表面修飾來克服富鎳正極材料的上述問題，經過處理的一次顆粒表面復含鈷，通過抑制從分層結構到巖石鹽結構的變化來緩解微裂紋產生。而且，表面高氧化態的Mn4+在高溫下能夠降低氧氣的釋放，改善結構穩定性與熱穩定性。從而增強電極的穩定性。

Prof. Yingjie Zhu和Xianluo Hu合作，采用羥基磷灰石超長納米線、科琴黑納米顆粒，碳纖維和磷酸鐵鋰粉末作為原料，通過簡單的靜電輔助自組裝的方法成功的制備了一種既可以耐高溫、又具有活性物質高負載量的新型磷酸鐵鋰復合電極（UCFR-LFP），可以作為鋰電池正極（圖2）。在自組裝和抽濾的過程中，磷酸鐵鋰納米顆粒均勻得分散在高導電性且多孔的羥基磷灰石超長納米線/科琴黑納米顆粒/碳纖維基底中，從而形成自支撐、具有獨特復合多孔結構的磷酸鐵鋰耐高溫正極材料，其具有優異的熱穩定性和耐火性，即使在1000℃的高溫下也能保持其電化學活性和結構完整性。

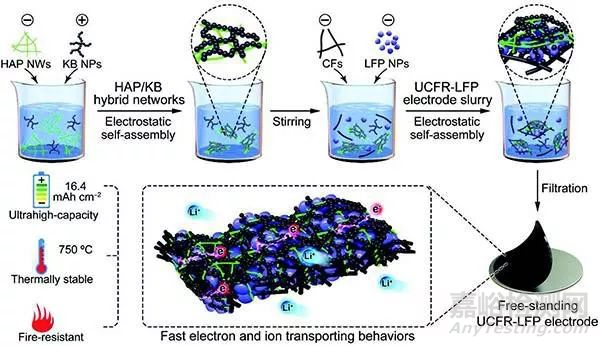

圖2. UCFR-LFP復合電極的制備示意圖

二、負極材料

負極材料的熱穩定性與負極材料的種類、材料顆粒的大小以及負極所形成的SEI膜的穩定性有關。如將大小顆粒按一定配比制成負極即可達到擴大顆粒之間接觸面積,降低電極阻抗,增加電極容量,減小活性金屬鋰析出可能性的目的。SEI 膜形成的質量直接影響鋰離子電池的充放電性能與安全性,將碳材料表面弱氧化,或經還原、摻雜、表面改性的碳材料以及使用球形或纖維狀的碳材料有助于SEI膜質量的提高。解決碳負極材料安全性的方法主要有降低負極材料的比表面積、提高SEI膜的熱穩定性。

負極材料雖然比較穩定，但嵌鋰狀態下的碳負極在高溫下會

負極與電解液之間的反應包括以下三個部分：SEI的分解；嵌入負極的鋰與電解液的反應；嵌入負極的鋰與黏結劑的反應。常溫下電子絕緣的SEI膜能夠防止電解液的進一步分解反應。但在100℃左右會發生SEI膜的分解反應。SEI放熱分解反應的反應式如下：

盡管SEI分解反應熱相對較小，但其反應起始溫度較低，會在一定程度上增加負極片的“燃燒”擴散速度。

在更高溫度下，負極表面失去了SEI膜的保護，嵌入負極的鋰將與電解液溶劑直接反應有C₂H₄O產生，可能為乙醛或氧化乙烯。嵌入鋰的石墨在300℃以上與熔融的PVDF–HPF共聚物發生如下反應：

反應熱隨著嵌鋰程度的增加而增加，反應熱隨黏結劑種類不同而不同。通過成膜添加劑或鋰鹽增加其熱穩定性。降低嵌入負極的鋰與電解液反應熱的途徑包括以下兩個方面：減少嵌入負極的鋰和減小負極的比表面積。減少嵌入負極的鋰是說在正負極的配比上一定要適當，負極要過量3％～8％左右。降低負極的比表面也可以有效改進電池的安全性，有文獻報道，碳負極材料比表面從0.4m²·g^–1增加到9.2m²·g^–1時，反應速率增加了兩個數量級。但如果比表面過低將會降低電池的倍率性能和低溫性能。這需要通過合理的負極結構設計和電解液配方優化，提高鋰離子在負極固相擴散速率和獲得具有良好離子導電率的SEI膜。另外，盡管黏結劑在負極中的重量比十分小，但是其與電解液的反應熱十分可觀。因此，通過減少黏結劑的量或選擇合適的黏結劑將有利于改善電池的安全性能。

文獻通過對專利的分析也認為解決碳負極材料安全性的方法主要有降低負極材料的比表面積、提高SEI膜的熱穩定性。在現有的國內專利申請中，改進負極材料及結構進而提高電池安全性能的相關技術。

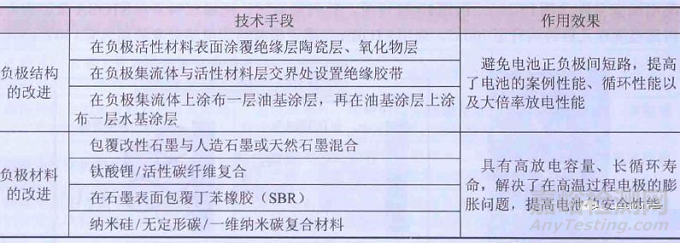

表2 專利文獻中對負極材料及負極結構的改進研究

三、隔膜

目前，已商品化的鋰離子電池隔膜主要有三類，分別為PP/PE/PP多層復合微孔膜、PP或PE單層微孔膜和涂布膜。廣泛使用的隔膜主要為聚烯烴微孔膜，這種隔膜的化學結構穩定，力學強度優良，電化學穩定性好。

隔膜垂直方向上的機械強度越高，電池發生微短路的概率就越小；隔膜的熱收縮率越小，電池的安全性能越好。隔膜的微孔關閉功能也是改進動力電池安全性的另一方法；凝膠類聚合物電解質具有較好的保液性，采用這種電解質的電池比常規液態電池具有更好的安全性；除此，陶瓷隔膜也可以改進電池的安全性。常見的國內專利文獻對鋰電池隔膜的制備和處理類型，見下表。

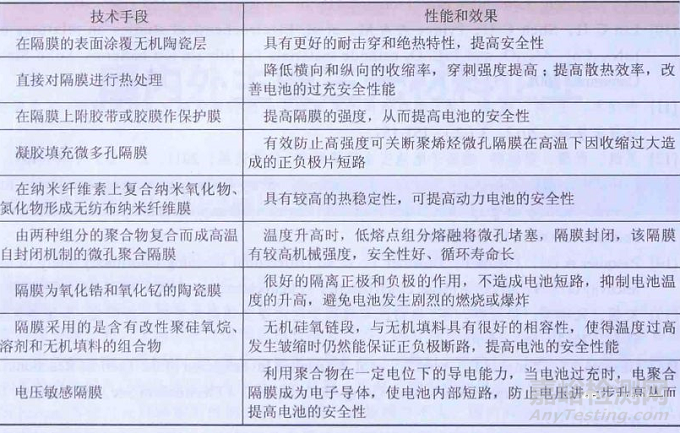

表3 專利文獻中對隔膜的改進情況

Prof. Zhenan Bao和Yi Cui強強聯合，報道了一種可有效防止鋰電池過熱起火的新技術，他們想在情況不可收拾之前關閉電池，通過在鋰電池中增加一個熱敏高分子聚合物薄膜“開關”材料，當電池溫度過高就會迅速切斷電池內電路，使之降溫；當溫度降至正常，該聚合物薄膜又能恢復正常狀態，讓電池重新工作（圖3）。他們將具有石墨烯涂層的鎳鈉米粒子嵌入聚乙烯材料中，制備出一種輕薄又具有柔性的導電塑料薄，用這種聚合物膜組裝成的鋰電池，在正常的工作溫度下，電流很容易通過薄膜，電池可以正常充電和放電，但是當電池的溫度升高到70℃時，聚乙烯開始膨脹，推動鎳納米粒子彼此分開，這樣隔膜的導電性在短短的1s之內就會降低1000億倍，電池中的電荷移動停止，從而使電池的溫度下降。而且，當溫度低于這種聚合物70℃時，該聚合物可以很容易的恢復到原來的構型，導電性也恢復正常，恢復電池功能。

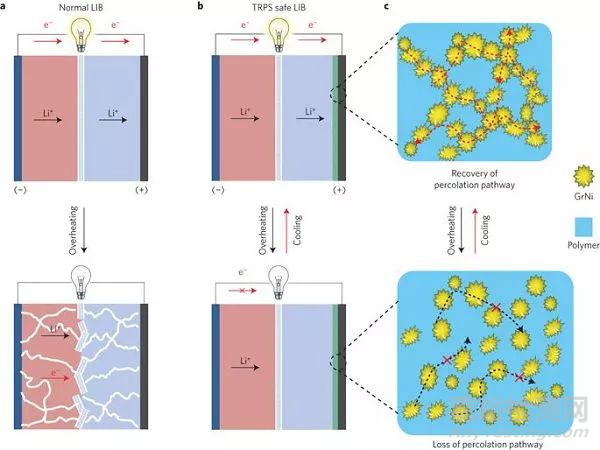

圖3. 聚合物膜在高溫下的工作機理示意圖

Prof. Xianluo Hu和Yingjie Zhu等人成功的研發出一種新型羥基磷灰石超長納米線基耐高溫鋰電池隔膜，該電池隔膜除了具有柔韌性高、力學強度好、孔隙率高、電解液潤濕和吸附性能優良的特點外，更重要的是熱穩定性高、耐高溫、阻燃耐火，在700℃的高溫下仍可保持其結構完整性。采用羥基磷灰石超長納米線基耐高溫電池隔膜組裝的電池在150℃高溫環境中能夠保持正常工作狀態，并點亮小燈泡，而采用PP隔膜組裝成的電池在150℃高溫下很快發生短路，可以有效提高鋰電池的工作溫度和安全性。

四、電解液

鋰電池電解液基本上是有機碳酸酯類物質，是一類易燃物。常用電解質鹽六氟磷酸鋰（LiPF₆）存在熱分解放熱反應。因此提高電解液的安全性對動力鋰離子電池的安全性控制至關重要。LiPF₆的熱穩定性是影響電解液熱穩定的主要因素，因此目前主要改善方法是采用熱穩定性更好的鋰鹽。但由于電解液本身分解的反應熱十分小，對電池安全性能影響十分有限。對電池安全性影響更大的是其易燃性。降低電解液可燃性的途徑主要是采用阻燃添加劑，但是這些阻燃劑往往會對鋰電池的電化學性能產生嚴重的影響，因此難以在實際中應用。Hongfa Xiang等人采用磷酸三甲酯（TMP）為溶劑，雙氟磺酰亞胺鋰為溶質，研發出一種新型高濃度不燃電解液。在高濃度（5mol/L）下，電解液中大部分TMP溶劑分子和Li+配位，形成特殊的溶劑化結構，這使得溶劑分子與負極之間的副反應減少，大大提高了電池的安全性。美國加州大學圣迭戈分校的Yu Qiao團隊采用膠囊封裝的方式將阻燃劑二芐胺（DBA）儲存在微型膠囊里，分散在電解液中，正常狀態下不會對鋰電池的性能產生影響，當電池受到擠壓等外力破壞時，膠囊中的阻燃劑就會被釋放出來，“毒化”電池使電池失效，從而避免熱失控的發生。之后，他們團隊又采用同樣的技術，將乙二醇和乙二胺作為阻燃劑，封裝后裝入鋰電池，能夠顯著降低鋰電池?zé)崾Э氐娘L(fēng)險。Prof. Atsuo Yamada等人采用高濃度NaN(SO₂F)₂或者LiN(SO₂F)₂作為鋰鹽，添加常見的阻燃劑磷酸三甲酯TMP，制備的電解液能夠顯著提高鋰電池的熱穩定性，而且阻燃劑的添加并沒有對鋰電池的循環性能產生影響。針對動力電池在使用中可能面臨沖擊的情況，Gabriel M. Veith等人試圖在根源上避免外力導致的鋰電池內短路發生，設計了一種具有剪切增稠特性的電解液（圖4），該電解液利用非牛頓流體的特性，在正常狀態下，電解液呈現液體狀態，在遭遇突然的沖擊后則會呈現固體狀態，變得異常堅固，甚至能夠達到防彈的效果，從而從根源上避免了在動力電池發生碰撞時電池內短路導致熱失控的風險。

圖4. 剪切增稠電解液示意圖

五、導電劑與粘結劑

導電劑與粘結劑的種類與數量也影響著電池的熱穩定性，粘結劑與鋰在高溫下反應產生大量的熱，不同粘結劑發熱量不同 , PVDF 的發熱量幾乎是無氟粘結劑的2倍 ,用無氟粘結劑代替PVDF可以提高電池的熱穩定性。Jigang Zhou等人最近還通過將復雜復合電極熱失控前后的相分布進行單個電極顆粒層面的成像，并將多種相分離現象在熱失控前后的相關性進行了納米級別的可視化，發現熱失控可能與導電劑以及粘結劑的分布呈現密切的相關性。他們創新性地將具有元素及軌道選擇性、化學與電子結構敏感性的透射X光掃描顯微技術(PEEM)用于研究熱失控下鈷酸鋰層狀電極顆粒在多孔電極中相分離中的行為。熱失控前后相分離在單個電極顆粒層面呈現出超乎預測的不均勻化。這種不均勻化與顆粒尺寸、晶面結構相關性不明顯，但與導電劑以及粘結劑的分布呈現密切的相關性。

總結：

鋰離子電池?zé)崾Э貒?yán)重威脅著使用者的生命還財產安全，提高鋰離子電池的安全性、避免熱失控的發生不僅需要從電池材料上做出改變，還需要結合電池配方設計、結構設計和電池組的熱管理設計上多管齊下，共同提高鋰電池?zé)岱€(wěn)定性，減少熱失控發生的可能性。
