腐蝕試件選用飛機常用的2A12鋁板，根據飛機的腐蝕特點，腐蝕試件主要模擬飛機多層結構面腐蝕和腐蝕裂紋，選用三層平板結構模擬飛機多層結構。

圖1 試件1結構示意

試件1采用3塊尺寸為140 mm×80 mm×1.5 mm (長×寬×高)的2A12鋁板作為材料，在鋁板上模擬加工腐蝕缺陷。

試件1的下層鋁板的下表面制作了兩種模擬腐蝕缺陷：

(1) 半徑為8mm，深0.5mm的圓形平底槽模擬腐蝕缺陷。

(2) 加工長為20mm，深為1mm的直線槽模擬腐蝕缺陷。

完成模擬腐蝕缺陷的制作后，在鋁板的4個角上用螺栓把3塊鋁板緊密結合。

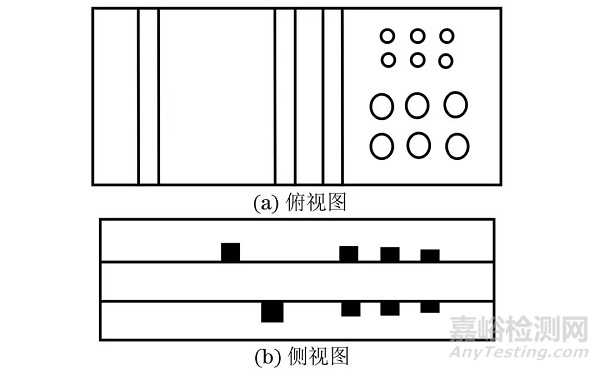

圖2 試件2結構示意

試件2采用3塊尺寸為250 mm×150 mm×1 mm (長×寬×高)的2A12鋁板作為材料，然后在鋁板上進行模擬腐蝕缺陷的加工。

(1) 分別在上層板和下層板加工半徑為6.5mm，深分別為板厚的5%，10%，15%的圓形平底槽模擬腐蝕缺陷。

(2) 分別在上層板和下層板加工長為150mm，寬為13mm，深為板厚的20%的直線槽模擬腐蝕缺陷。

(3) 在試件上鉚接6個鉚釘，選擇5個鉚釘?shù)你T接點，加工長短方向各異的模擬裂紋腐蝕缺陷。

工業CT試驗采用的CT設備型號為CAPE-450kV-CT。

圖3 工業CT設備外觀

檢測試驗開始前，要對探測器進行本地校正和增益校正。探測器校正完后，將平板放置在轉臺上，調整機械系統，設置射線源?探測器及機械系統參數。具體參數為：管電壓400kV，管電流1.7mA，射線源焦點尺寸0.4mm，探測器像素大小0.254mm，探測器積分時間50ms，射線源到探測器的距離1138mm，射線源到平板中心的距離600mm。

試驗采用三代掃描方法進行CT掃描，調整試件的位置，對掃描得到的數據進行算法重建，獲得需要的試件截面圖像。

為了達到更好的顯示效果，有時需要利用軟件對工業CT的檢測圖像進行處理，常用的圖像處理方法有圖像銳化、邊緣增強以及偽彩色等。

圖4 軟件處理后的試件1的工業CT檢測圖像

上圖為經過軟件處理后的試件1的三個不同截面的斷層掃描圖像。在圖4(a)中，沒有發現缺陷，說明在試件的這一斷層內不存在腐蝕缺陷；在圖4(b)中，可以清楚地看到試件上的直線槽模擬缺陷，通過檢測圖像能夠獲得缺陷的形狀、尺寸以及在試件中的位置等信息；在圖4(c)中，能夠看到在試件上模擬的兩種腐蝕缺陷，圖像清晰直觀。這說明工業CT具備檢測面缺陷和裂紋的能力。

同時，通過對比圖4(b)和可以發現，圓形腐蝕缺陷與直線槽腐蝕缺陷的腐蝕深度存在差別，即直線槽腐蝕缺陷較圓形腐蝕缺陷更深。這說明工業CT檢測可以通過對比不同斷層檢測圖像的差別來判定腐蝕缺陷的深度，以確定其在試件內部的位置，這是其他檢測方法無法實現的。

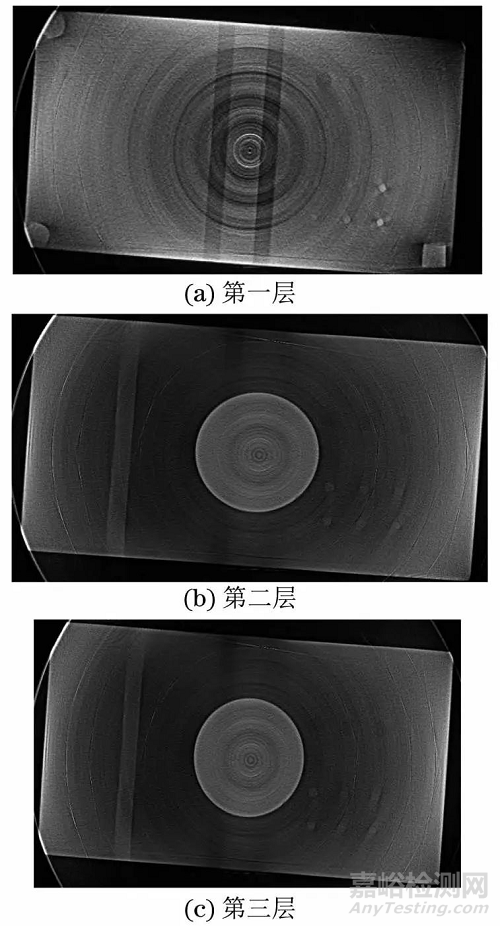

圖5 處理后的試件2的工業CT檢測圖像

上圖為經過軟件處理后的試件2的三個不同截面的斷層掃描圖像。工業CT能夠檢測到試件上制作的腐蝕缺陷，但檢測情況較試件1的差。

圖5(a)為工業CT在下層板的斷層掃描圖像，圖像中能夠看到存在的腐蝕缺陷，并且根據腐蝕程度的不同，缺陷的成像情況也不相同；圖5(b)為工業CT在上層板的斷層掃描圖像，與上層板的掃描圖像相同，圖像很直接地反映了缺陷的情況；圖5(c)為工業CT在鉚接處的斷層掃描圖像。從檢測圖像上無法觀察到試件上的裂紋缺陷。

試件2的檢測圖像出現了環狀偽影，如圖5(a)所示，試件中間部位出現了一圈圈環形影像，這非常容易導致缺陷的誤判。

偽影通常是指圖像中出現了與試件結構不符的特征，是表征CT檢測質量的重要性能指標。工業CT的檢測精度高，對信號非常敏感，較易產生偽影現象。

另外，工業CT較擅長于長寬比小的物件的檢測，對于長寬比較大的物件檢測效果相對較差，也更容易出現偽影。產生偽影的原因有很多，通?？梢詣潪閮深悾活愂怯蒀T的原理造成的，另一類是由CT的設備造成的。平板件主要是射線束硬化造成的，可以通過采用預先濾波法或軟件校正法等進行校正。

同時，試件2的CT檢測圖像受斷層厚度的影響出現了其他斷層的影像，對圖像分析造成了影響。

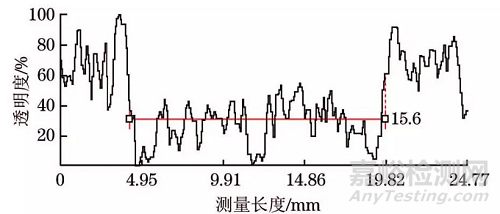

圖6 試件1的圓形缺陷測量曲線

根據圖6的檢測數據可以得到，模擬腐蝕的圓形缺陷直徑為15.6mm，誤差為2.5%。

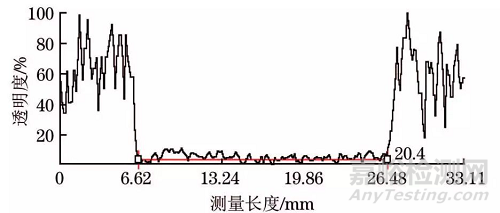

圖7 試件1直線槽缺陷測量曲線

根據圖7的檢測數據可以得到，模擬腐蝕的直線槽缺陷長度為20.4mm，誤差為2.00%。

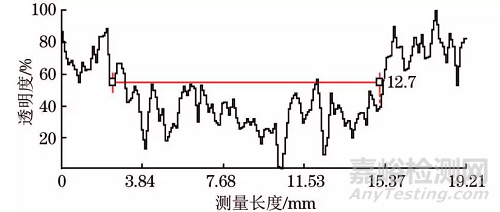

圖8 試件2的長條形缺陷的測量曲線

根據圖8的檢測數據可以得到，長條形模擬缺陷的寬度檢測值為12.77mm，誤差為1.77%。

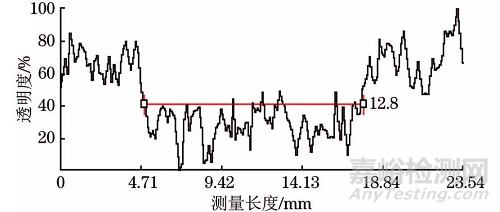

圖9 試件2的圓形缺陷的測量曲線

根據圖9的檢測數據可以得到，圓形缺陷的直徑為12.8mm，誤差為1.54%。

(1) 工業CT能夠?qū)υ嚰母g進行有效檢測，檢測結果準確直觀，但對于試件2鉚釘處裂紋的檢測效果不明顯，說明工業CT對裂紋的檢測能力偏弱。

(2) 工業CT對缺陷的測量誤差最大為2.5%，測量精度滿足要求，且測量結果更為穩定。

(3) 工業CT能夠根據斷層圖像檢測出腐蝕缺陷的深度，檢測圖像清晰直觀，易于識別，這是工業CT檢測內部腐蝕的突出優點。

(4) 工業CT擅長長寬比較小的物件的檢測，對于長寬比較大的物件檢測效果相對較差，也更容易出現偽影，對圖像質量有一定影響。因此，在對平板構件采用工業CT檢測時，必須采取措施降低偽影的影響。
