夾套結構設備是化學行業中比較通用的裝置，其主要由主體和夾套兩部分組成。夾套結構設備的內管易產生腐蝕、磨損、疲勞等問題，進而發生內管泄漏事故。因此，夾套結構的檢測和評價得到了越來越多的重視。
聲發射檢測是一種動態的無損檢測方法，其具有實時性的特點，可以有效檢出活性缺陷，適用于長期連續地監測缺陷，這是其他無損檢測方法難以實現的。特別是在管道泄漏領域，聲發射檢測得到了廣泛關注，并取得了大量成果。但是，關于夾套結構泄漏檢測以及聲發射評價參量的研究卻很少，且仍處于試驗研究階段。
01、聲發射評價參量研究
目前，常用的聲發射評價參量包括幅值?平均信號電平以及均方根電壓等，對泄漏的評價常采用RMS(均方根電壓)和ASL(平均信號電平)。聲發射波形信號以撞擊為單位，每個試驗信號包含N個撞擊信號，記為S=[s0，s1，s2，s3，...，sN-1]，每個撞擊信號的采樣點為n，記為sn=[x0，x1，x2，...，xn-1]，則：
式中：Pre為前置放大器增益，dB。
RMS算法是基于單一撞擊信號進行的，能及時反映當前信號強度，而ASL通過對數運算降低了參數值的波動，更能體現信號規律。
然而，夾套內管泄漏聲發射信號屬于連續信號，基于單一撞擊信號的聲發射評價不能完整而準確地反應設備缺陷的真實情況。針對夾套內管泄漏信號的連續性特點，綜合RMS?ASL在聲發射評價中所表現的優勢，構造了平均能量(AE)作為夾套結構內管泄漏聲發射評價參量，算法如下式所示：
02、試驗方案
為了研究夾套內管氣體泄漏過程的聲發射響應，搭建了夾套結構內管泄漏的模擬試驗平臺，來模擬內管氣體的泄漏過程，設計試驗方案，進行試驗。

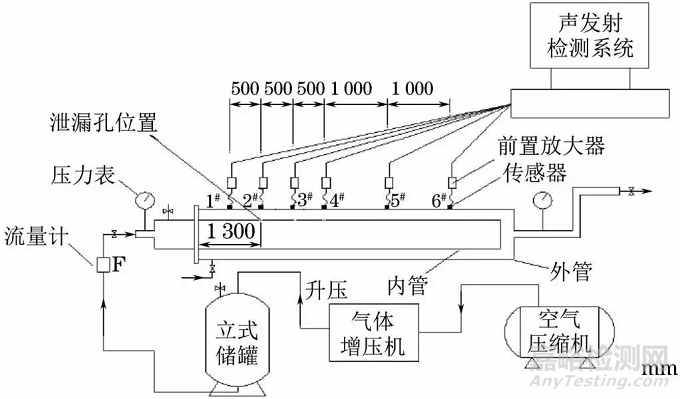

圖1 夾套結構內管泄漏模擬試驗平臺示意
系統主要由夾套結構泄漏模擬系統和聲發射檢測系統兩部分組成，所用夾套結構內管的外徑為60mm，壁厚為3mm，長度為4650mm；外管的外徑為142mm，壁厚為6mm，長度為4750mm。
聲發射檢測系統主要由傳感器?前置放大器?聲發射檢測儀以及聲發射軟件等組成。試驗選用R3α型諧振式傳感器，2/4/6型前置放大器(增益為40dB)，PCI-8聲發射采集卡(采樣頻率為1MHz，采樣長度為1024個點)。
圖2 聲發射檢測系統組成框圖
聲發射傳感器布置于夾套外管的外管壁，呈線性分布，其中2#傳感器正對泄漏孔。試驗選用4根相同尺寸管道作為夾套內管，在如圖1所示位置人工開孔，孔徑分別為1.0，1.2，1.8，2.0mm。泄漏孔位置距密封法蘭1300mm。采用5立方米立式儲罐作為氣源以保證泄漏過程壓力穩定，分別在0.1，0.2，0.3，0.4，0.5MPa壓力下進行泄漏試驗，采用聲發射模式采集數據。
03、試驗結果分析
基于波形數據及AE的算法，采用MATLAB軟件重新計算生成的聲發射參量，根據撞擊信號選取幅值最大原則選取最大幅值撞擊信號，得到AE與ASL隨壓力P的變化曲線：

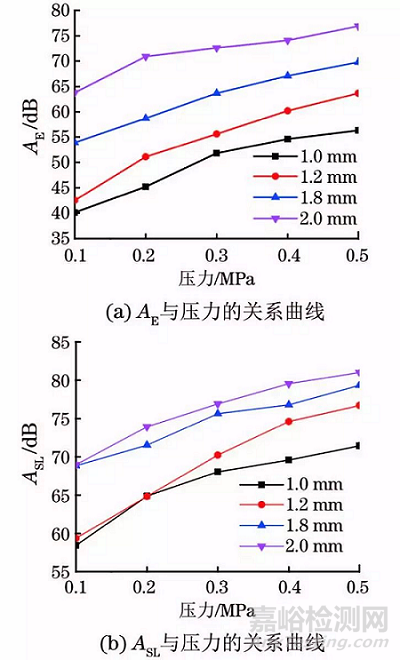

圖3 AE，ASL與壓力的關系曲線
近年來的研究表明，夾套結構內管泄漏信號幅值隨泄漏孔孔徑的增大而增大，然而從聲發射角度進行分析，采用幅度進行評價不能代表泄漏強度，然而采用ASL-P曲線分別在孔徑為1.0，1.2mm，壓力為0.2MPa處和孔徑為1.8，2.0mm，壓力0.1MPa處存在交叉，即不同孔徑?相同壓力下泄漏信號ASL幅值相同，這顯然會帶來評價誤差。新構建的AE參量所形成的曲線顯然更利于夾套結構內管泄漏的評價。同一泄漏孔下，AE隨著夾套內壓力的上升而增加；相同壓力下，隨著泄漏孔孔徑的增大，幅值也隨之增加。
04、互相關定位研究
由于夾套設備結構復雜，聲源眾多，無法保證所采集信號為同源信號，進而給定位造成困難，故采用互相關定位方法對夾套內管泄漏進行定位。
采用上述試驗方案進行夾套結構內管泄漏模擬試驗，在TRA模式(特殊采集操作模式)下以同步觸發方式采集試驗信號。
以夾套管道靠近1#傳感器一端的某處作為坐標原點(即泄漏孔坐標為1300)進行互相關定位。由于5#，6#傳感器距離信號源較遠，且距離夾套外管端部較近，對反射信號與直接信號相關性影響較大，所以以1#傳感器信號為參考信號，分別以2#，3#，4#傳感器信號作為被測信號進行互相關定位計算，結果如下圖所示：

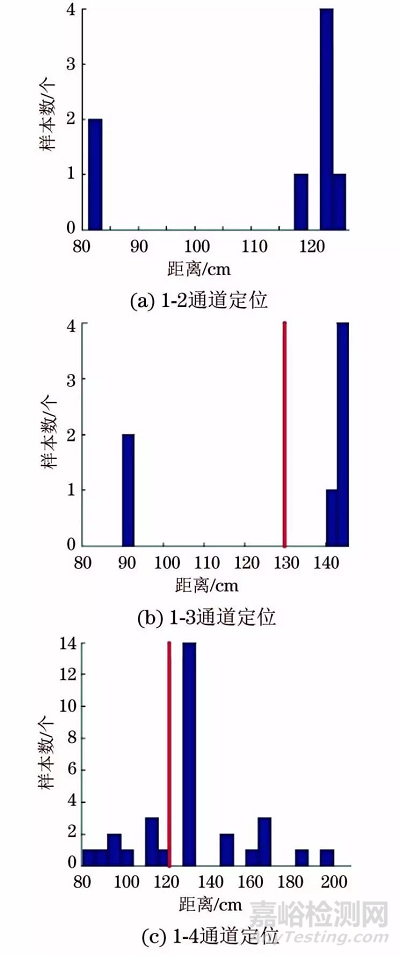

圖4 互相關定位結果
在圖4中，各峰值所對應的距離即泄漏孔的定位坐標，紅色直線處為泄漏孔的實際坐標，互相關定位結果及誤差如下：
傳感器序號：1-2
定位結果：124cm
定位誤差：4.6%
傳感器序號：1-3
定位結果：142cm
定位誤差：9.2%
傳感器序號：1-4
定位結果：140cm
定位誤差：7.7%
結 論
(1) 通過分析ASL，RMS參量的算法，構造新的聲發射評價參量AE，并通過夾套結構內管泄漏模擬試驗將AE-P曲線與ASL-P曲線進行對比。結果表明，AE不僅能表征泄漏信號的強度，而且曲線區分度較大，評價準確性較高。
(2) 泄漏孔徑不變，AE隨著壓力的增大而增大；相同壓力下，泄漏孔孔徑越大，AE越高。
(3) 根據夾套設備結構和聲源的特點，采用互相關定位法對夾套結構內管泄漏的聲源進行定位研究，結果誤差低于10%。
來源：無損檢測NDT
