彈性元件生產完成后，由于加工成型過程中會不同程度地在材料內部以及結構的特殊位置產生應力，使得彈性元件處于一種不穩定狀態，持久壓縮試驗就是消除彈性元件這種不穩定狀態的試驗。

針對彈性元件使用狀態以及結構參數，設計了專用工裝對元件進行加載、保載試驗。每件元件由14.5mm 壓縮到11.0mm，保載24h，檢測其殘余變形變化情況。考慮到工件高度公差，利用百分表控制彈性元件的變形量，確保每件彈性元件均從14.5mm壓縮到11.0mm。試驗示意圖如圖2所示。通過多個批次生產試驗證明該試驗裝置和方法能徹底消除彈性元件的殘余應力，從而獲得穩定的結構件。

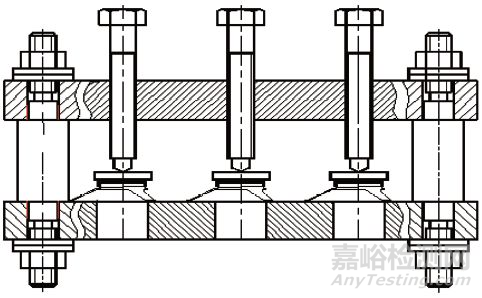

圖2 彈性元件持久壓縮試驗示意圖

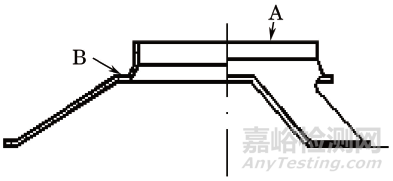

工作壓力測試是評價彈性元件分別壓縮變形3.0mm和3.5mm時的工作負荷。由于設計輸入中沒有明確規定壓縮變形的加載位置，加載位置可以是圖1中A位置所在平面，也可以是B位置所在平臺。為此設計了專用工裝，采用兩種測試狀態對彈性元件的工作壓力進行測試，即一種加載位置在A處，另一種加載位置在B處，如圖3和圖4所示。

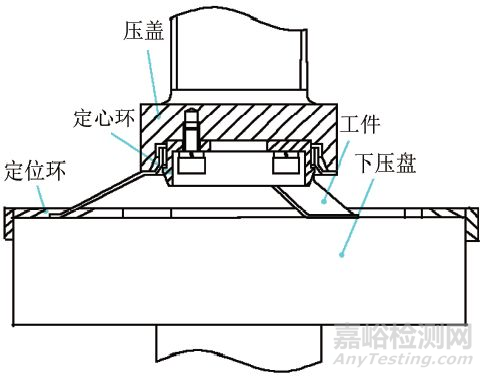

圖3 彈性元件工作壓力測試示意圖(A 處加載)

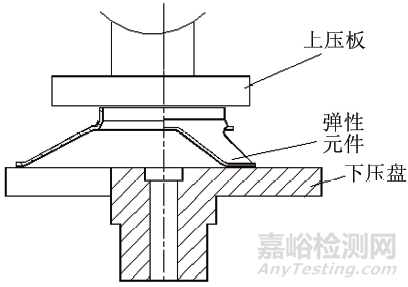

圖4 彈性元件工作壓力測試示意圖(B處加載)

在圖4中，由于彈性元件B處結構形狀復雜，且與壓蓋之間存在一定的配合公差，因此壓蓋每次放置位置會存在一定的偏差，這將造成測試結果存在一定的分散性。為次，在工裝中采用定位環粗定位、定心環精定位的方式將彈性元件的結構中心與試驗機上下壓盤中心同軸，使得壓蓋每次均壓在同一位置，確保了測試結果穩定且重復性好。

采用經過持久壓縮試驗且結構和剛性穩定的彈性元件在兩種狀態下各進行10次測試，結果見表1。

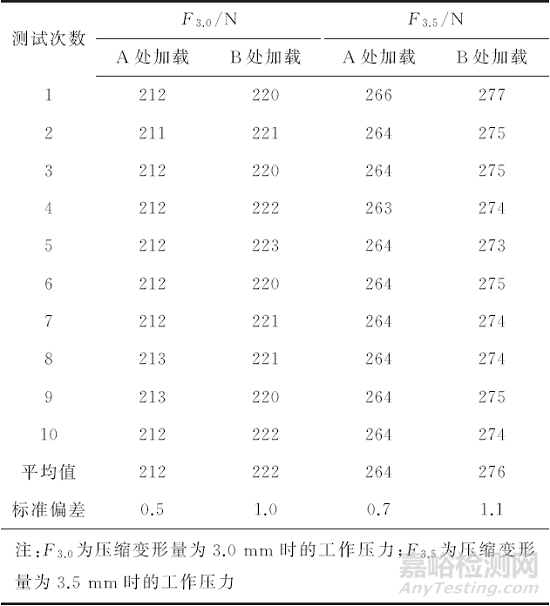

表1 A和B兩處位置加載工作壓力測試結果

從表1可知：無論是F3.0還是F3.5，在A處加載所獲得的工作壓力均比在B處加載時的小，其中F3.0平均值小10N，F(xiàn)3.5平均值小12N；另外，在B處加載測試結果的分散性明顯高于在A處加載測試結果的。

彈性元件加載變形過程中的力學模式可理解為梁在簡單荷載單獨作用下的變形，如圖5所示。

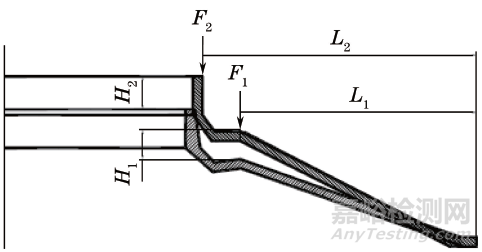

圖5 彈性元件測試過程中的力學模式

因此存在如下關系式

式中：H1為彈性元件在B處加載過程的撓度，即壓縮變形量；H2為彈性元件在A處加載過程的撓度，即壓縮變形量；F1為彈性元件在B處加載過程中的力值；F2為彈性元件在A處加載過程中的力值；L1彈性元件在B處加載過程中的變形力臂；L2為彈性元件在A處加載過程中的變形力臂；E·I為彈性元件材料彈性模量與中軸慣性力矩的乘積，為常量。由于彈性元件在A和B兩處加載其最終的變形量都是3.0mm或3.5mm，即有H1＝H2，因此通過式(1)和式(2)可得

從式(3)可知，彈性元件在A處和B處垂直加載變形到3.0mm和3.5mm的過程中，力值與變形力臂的三次方成反比關系，雖然從A位置到B位置僅有不到2mm的垂直距離，但由于三次方的關系，所以力值變化較大，這就是兩處加載測試結果相差一定力值的原因。

綜合考慮產品實際裝配狀態以及彈性元件在產品系統中的結構狀態，且為了真實反映彈性元件在實際服役狀態下的受力情況，確定以在B位置加載方式來表征彈性元件的力學性能。

要測試彈性元件壓縮變形3.0mm和3.5mm時的工作壓力，首先必須確定變形量的零位值，即測試工裝的上壓板與彈性元件的接觸位置，見圖4。

采用同一件彈性元件，分別在6種預加載狀態下，測試彈性元件壓縮變形3.0mm和3.5mm時的工作壓力，每種狀態測試5組數據，以它們的平均值來分析變化規律，結果見圖6。

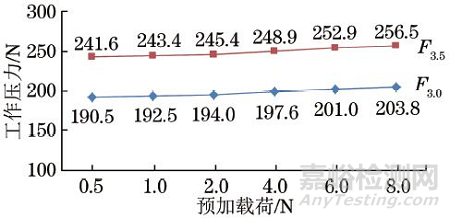

圖6 預加載荷對F3.0和F3.5的影響

分析圖6兩條趨勢線可知，隨著預加載荷的加大，所獲得的F3.0和F3.5的值也在增加，但是這種變化趨勢在預加載荷為2N時產生了一個拐點。結合預加載荷目的以及試驗分析結果，彈性元件壓縮變形3.0mm和5mm測試時的預加載荷定為2N較為合理。

采用美國instrun3366型彈性元件試驗機，試驗狀態見圖4。固定其他參數，彈性元件分別在0.5，1，2，4，8，16mm·min－1加載速度下測試壓縮變形3.0mm和3.5mm時的工作壓力F3.0和F3.5。采用每種狀態5組數據的平均值來統計分析其變化規律，結果見圖7。

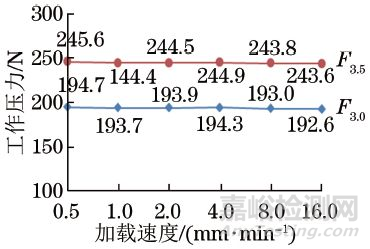

圖7 加載速度對F3.0和F3.5的影響

從圖7可知，在一定速度范圍內彈性元件力學性能測試結果對試驗機的加載速度參數不敏感。

彈性元件測試裝置變形對其測試結果的影響程度調試方法如下：

①將測試工裝緊固安裝在試驗機橫梁及底座上；

②調節試驗機使測試裝置的壓蓋與下壓盤接觸并有2N負荷，位置清零，啟動試驗機，獲取試驗機測試裝置的剛性變形-載荷曲線；

③根據彈性元件F3.0和F3.5可能的力值范圍，從變形-載荷曲線上確定測試裝置加載到3.0mm和3.5mm 時產生的變形量S3.0和S3.5；

④將S3.0和S3.5的值修正到彈性元件實際變形量中(即實際變形量H3.0＝3.0＋S3.0，H3.5＝3.5＋S3.5)，在此基礎上獲得F3.0和F3.5。本次試驗中，彈性元件的F3.0和F3.5分別在(200±5)N 和(250±5)N范圍內，因此以測試裝置在200N和250N下產生的變形量0.012mm和0.015mm分別為S3.0和S3.5。那么彈性元件補償后的變形量應分別是3.012mm和3.515mm。

測試裝置變形對彈性元件力學性能測試結果的影響程度見表2。

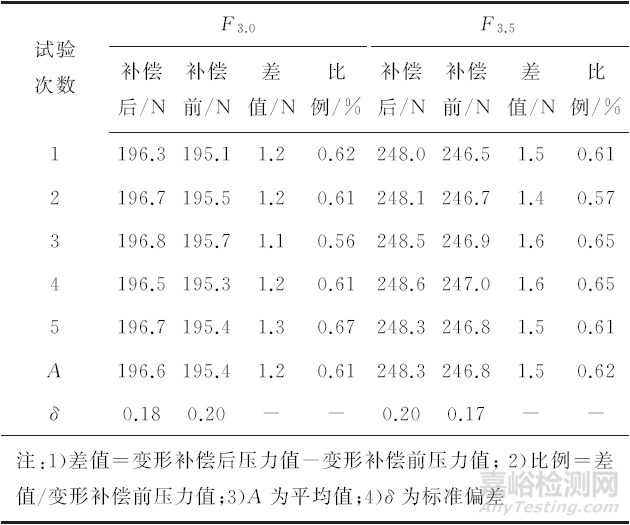

表2 測試裝置的變形量對F3.0和F3.5的影響

從表2可知，彈性元件測試裝置的變形對其力學性能測試結果影響非常小，可以忽略不計。

用3件彈性元件測試其持久壓縮試驗結束0h和12h后的F3.0和F3.5，每件彈性元件重復測試5次，分析兩種狀態下測試結果的變化情況。

從分析結果來看，彈性元件在24h持久壓縮試驗卸載后馬上測試和12h后再測試其工作壓力F3.0和F3.5，其結果沒有規律性變化趨勢，兩種狀態下測試結果的差值均小于試驗機的本身示值誤差，因此彈性元件經過持久壓縮試驗后，彈性性能恢復快速，不需要一定恢復穩定時間，可以直接進行工作壓力測試，不影響測試結果的可靠性。

(1)模擬彈性元件服役受力狀態而設計的測力裝置滿足了測試結果準確、穩定和重復性好的預期要求。

(2)在試驗機橫梁位置精度高和加載速度控制準確的狀態下，在0.5~16mm·min－1加載速度范圍內，加載速度的大小對彈性元件工作壓力的測試結果無明顯影響。綜合考慮各種因素，加載速度定為8mm·min－1較為合適。

(3)測試彈性元件壓縮變形3.0mm和3.5mm時的工作壓力F3.0和F3.5的預加載荷定為2N較為合理。

(4)在壓蓋和下壓盤平行度和平面度較好的狀態下，彈性元件測試裝置的變形對工作壓力測試結果影響非常小，可以忽略不計。

(5)彈性元件經過持久壓縮試驗后，彈性性能能夠快速恢復，恢復穩定時間不影響工作壓力的測試結果，持久壓縮試驗后可以直接進行工作壓力測試，不需要預留恢復穩定時間。
