交流電磁場檢測(ACFM)技術具有非接觸測量、無需標定、數學模型精確、對結構物表面要求低等優點，非常適合于海洋結構物的缺陷檢測。

但是利用ACFM技術在檢測海洋結構物時，探頭提離高度難免會發生變化或者受到擾動影響，檢測傳感器很容易引入干擾信號。傳統的基于信號特征或者蝶形圖的判別方法可能將干擾信號作為缺陷信號，造成缺陷的誤判。同時，基于信號特征或者蝶形圖的判別方法要在完成整個缺陷檢測后才能進行數據處理和判定，難以實現實時判定與評估。

針對以上問題，中國石油大學(華東)海洋油氣裝備與安全技術研究中心和渤?？滮埩黧w控制設備(天津)有限公司的研究人員研發了一種新型交流電磁場裂紋實時判定與評估方法，讓我們來詳細了解一下吧。

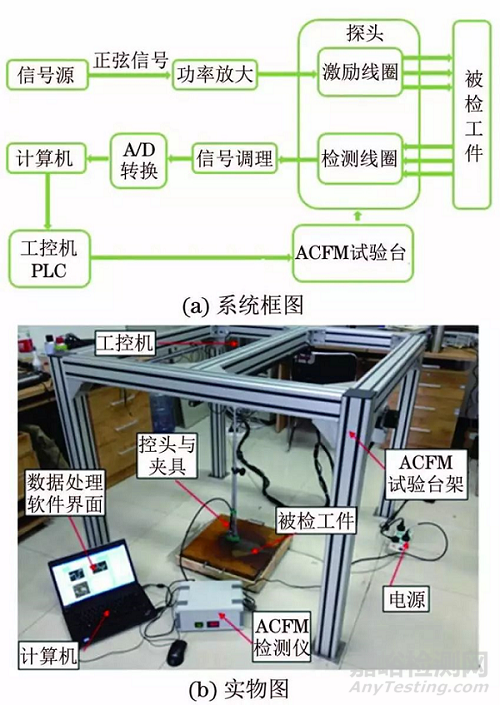

系統的信號源基于直接數字頻率合成技術(DDS)，利用AD9850芯片作為信號激勵源芯片，結合8位微控制器AT89S52控制芯片，輸出頻率為6kHz，幅值為1V的正弦激勵信號，激勵信號經過功率放大加載至激勵線圈。

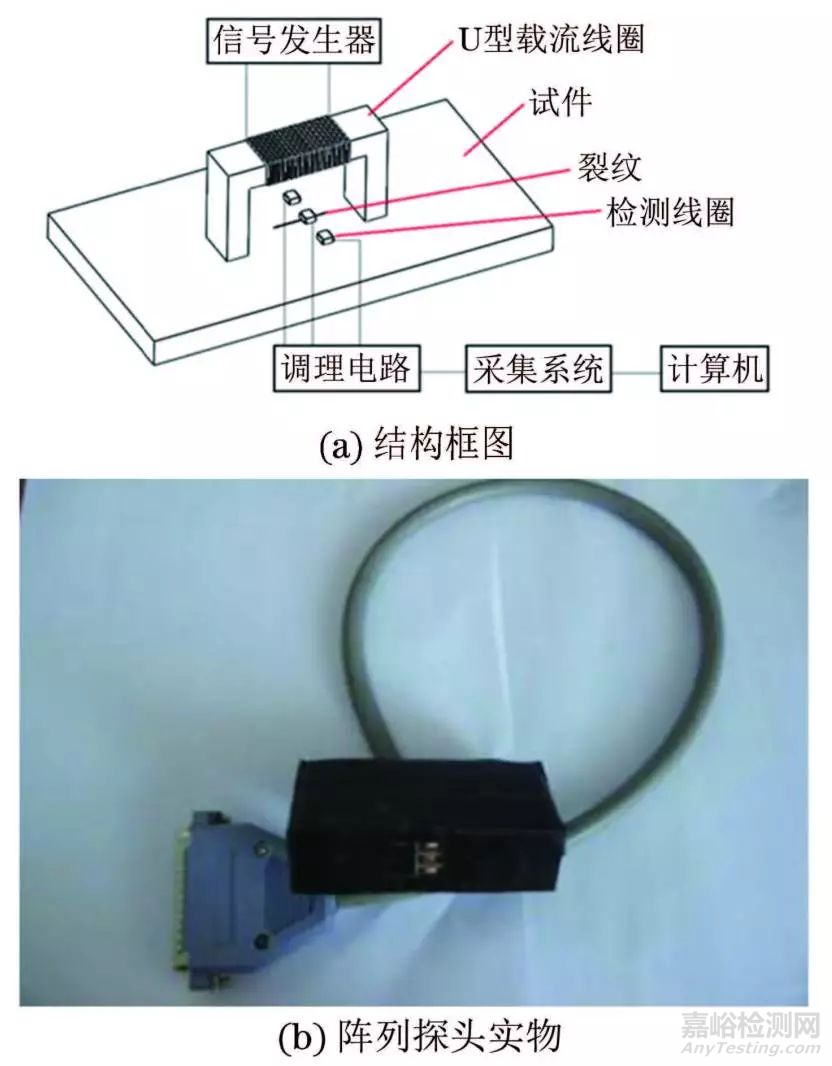

檢測時，激勵線圈在試件表面感應出垂直于裂紋的勻強電場，電場經過缺陷時發生畸變，引起空間磁場發生畸變；檢測線圈拾取磁場畸變信號并轉化為電信號傳輸至調理電路。信號經過調理電路放大和濾波處理，被檢測線圈檢測得到，再經過采集卡傳輸至計算機(PC)。計算機通過工控機控制試驗臺運動，試驗臺帶動探頭在試件表面掃描。計算機內部基于LABVIEW和MATLAB軟件編寫的智能可視化算法能夠?qū)Σ杉降娜毕菪盘?hào)進行分析處理，顯示缺陷特征信號并對缺陷危險等級進行預警。

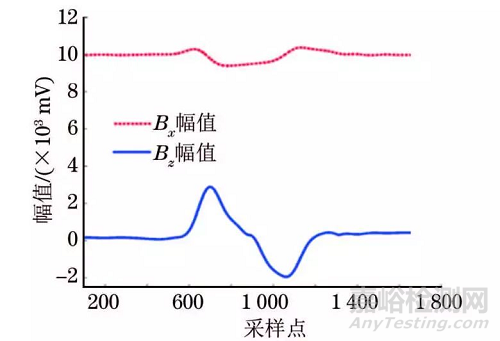

試件為(長×寬×厚)400 mm×400 mm×20 mm的低碳鋼板，裂紋為電火花加工的矩形缺陷。利用設計的交流電磁場檢測系統對其中一條長40 mm，寬0.5 mm，深6 mm的裂紋進行檢測，探頭下方中間傳感器輸出的裂紋信號如下圖所示：

由圖3可以看出，特征信號Bx出現波谷，與此同時，在同樣位置處特征信號Bz產生方向相反的峰值。特征信號的畸變規律與ACFM原理一致，表明設計的交流電磁場檢測系統能夠?qū)崿F(xiàn)裂紋特征信號的測量。

 設fT(t)為時域信號，F(xiàn)T(ω)為fT(t)的傅里葉變換，根據帕塞瓦爾定理，fT(t)的能量ET可表示為：

式中：Qf為信號的能量譜(密度)。由式(1)，(2)可計算出信號Bx的能量譜。

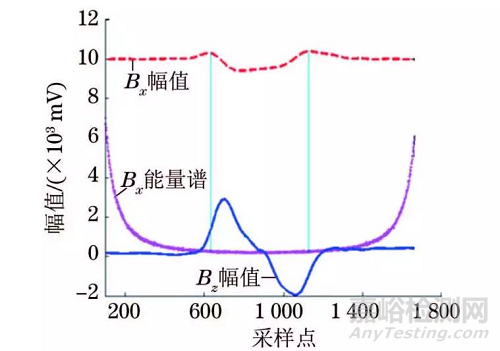

由圖4可以看出，Bx信號畸變量峰值區域大于Bz的信號峰值區域，為了使得裂紋長度的估算擁有更多的安全余量，對Bx信號求能量譜，依據Bx信號峰值位置對應的能量譜數值，來確定裂紋長度的判定閾值。

位于裂紋區域的Bx能量譜曲線處于下降狀態。對于試驗中的40mm裂紋，Bx峰值位置處對應的能量譜閾值為285.8。對于任意檢測到的Bx信號實時求能量譜，當能量譜數值小于規定閾值時，則可以實時評估裂紋的長度信息。

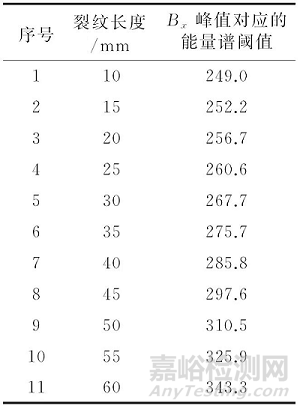

表1 不同長度裂紋的Bx能量譜閾值

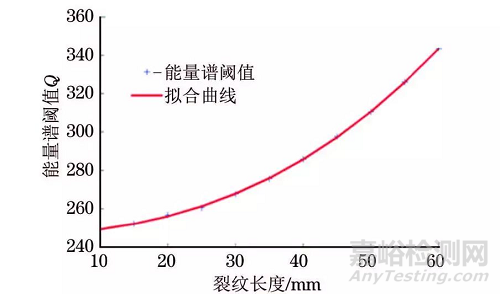

利用表1中數據，借助MATLAB軟件多項式擬合，得到不同長度裂紋的能量譜閾值：

可以看出，隨著裂紋長度的增加，能量譜閾值不斷增大。依據該特性曲線可根據裂紋長度判定要求自適應地調節能量譜閾值Q的初始設定值。能量譜閾值Q與裂紋長度L之間的多項式函數關系為：

Q=0.0001582L3+0.01601L2+0.08267L+246.7 (3)

由于檢測線圈進入裂紋區域時，內部的磁通密度方向發生改變，造成z方向線圈進入缺陷時Bz的相位發生變化。

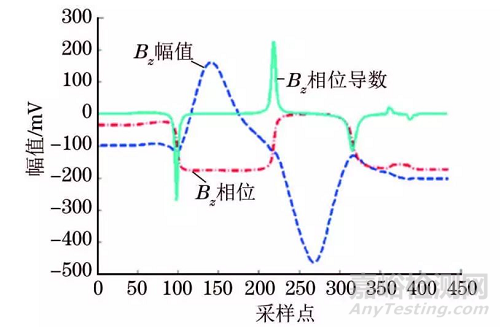

如圖6所示，當檢測傳感器進入裂紋時，Bz的相位有兩次翻轉突變，Bz相位導數變化出現三個峰值，正的峰值位于裂紋的中心，負的峰值位于裂紋長度方向的兩側。

同時，在檢測線圈未進入裂紋區域時，Bz的相位保持恒定，其導數為0。因此，Bz相位導數變化屬于裂紋的另一明顯特征信號，選定Bz相位的導數作為裂紋實時判定的又一依據。

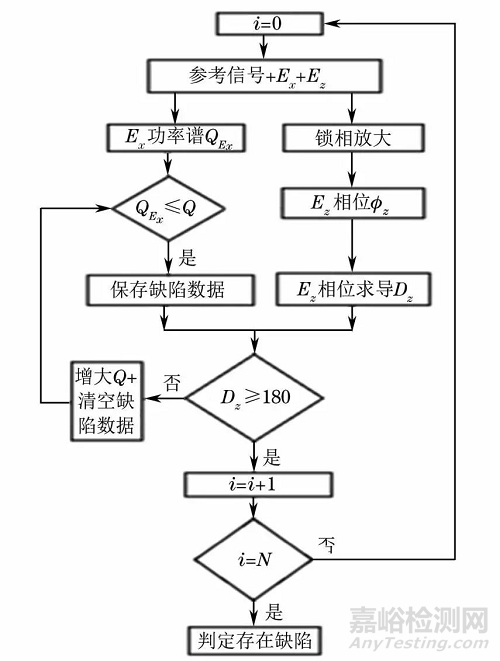

依據Bx能量譜和Bz相位導數閾值的裂紋實時判定方法的主要步驟如下：

裂紋長度是缺陷的關鍵因素，且裂紋長度相關特征信號在ACFM檢測技術中易于提取。裂紋預警等級參數可根據工程實際裂紋長度預警值設置，試驗將裂紋危險程度按照長度分設為低預警(20mm以下)、中預警(20~50 mm)和高預警(50mm以上)3個等級。依據裂紋判定最終顯示的閾值結果對裂紋危險等級進行評估。

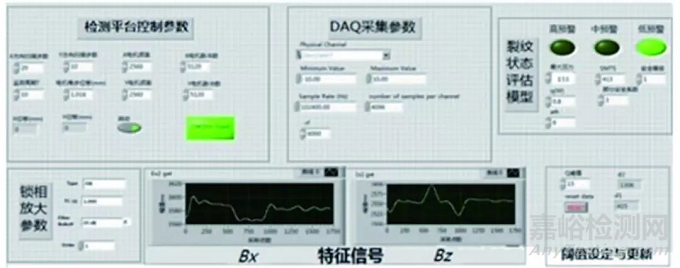

基于能量譜閾值和相位導數的閾值的裂紋判定與評估軟件界面如下圖所示：

其主要由檢測平臺控制模塊、DAQ采集模塊、鎖相放大模塊、特征信號模塊、閾值模塊和裂紋狀態評估模塊組成。檢測平臺控制模塊主要用于控制試驗臺的運動，DAQ采集模塊用于設定信號采集參數，鎖相放大模塊主要用于提取Bz相位信息，特征信號實時顯示缺陷的Bx和Bz信號，閾值設定模塊用于設定初始閾值并自動更新閾值，裂紋狀態評估模塊可根據閾值參數對裂紋危險等級進行預警。

試件為(長×寬×厚)400 mm×400 mm×20 mm的普通低碳鋼板，裂紋由電火花加工而成，其尺寸(長×寬×深)為45 mm×0.5 mm×6 mm。激勵信號為幅值1V，頻率6kHz的正弦信號。

設定好檢測臺架的控制參數?DAQ采集參數?鎖相放大參數和初始閾值，利用檢測臺架帶動探頭在試件上方沿著裂紋方向以5mm/s的速度掃描激勵線圈，從而在試件表面感應出局部均勻電場，電場經過裂紋發生畸變，裂紋上方的3個檢測線圈將提取磁場信號畸變量Bx和Bz，Bx和Bz被放大濾波處理，經過采集卡傳輸至計算機。

計算機內部基于LABVIEW軟件編寫的鎖相放大模塊提取Bz相位信息，基于LABVIEW和MATLAB軟件編寫的缺陷判定與評估算法對裂紋進行判定與預警。最終，軟件顯示3個檢測線圈拾取的裂紋特征信號及判定與評估結果。

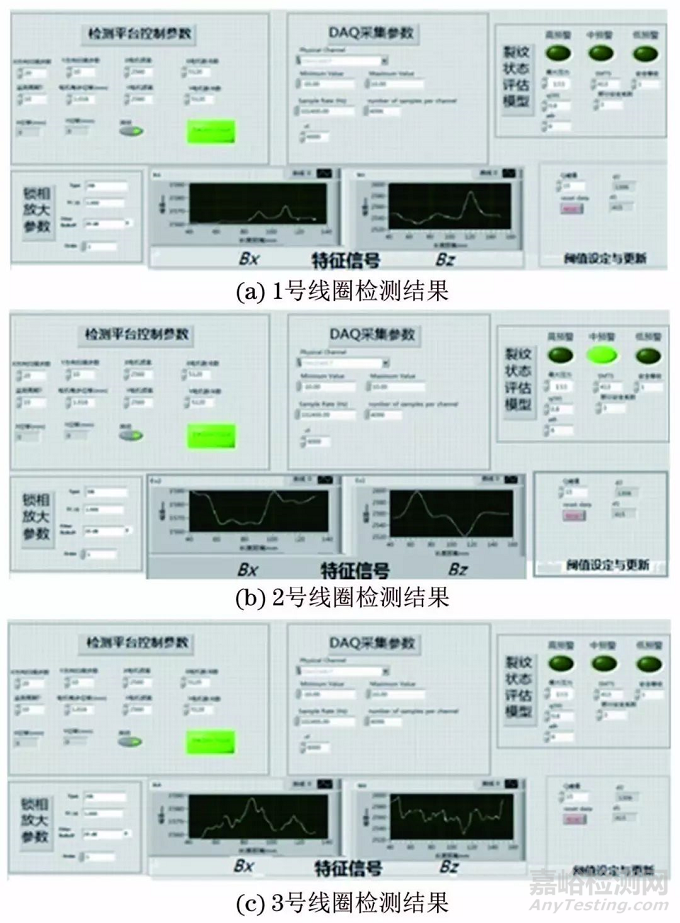

從圖9可以看出，在2號檢測線圈位置(中間傳感器)信號Bx出現波谷，Bz出現相反的峰值，符合ACFM原理的特征信號。

同時，軟件基于能量譜閾值和相位導數判定方法對2號檢測線圈得到的缺陷特征信號進行判定和評估，結果顯示危險等級為中預警。由于該裂紋長度為45mm，屬于裂紋閾值判定算法中的中預警范圍，可見軟件判定結果正確。

1號檢測線圈測試的特征信號較為微弱，Bx和Bz信號特征出現失真。

3號檢測線圈信號紊亂，看不出缺陷特征信號。因此2號傳感器和3號傳感器無法顯示缺陷預警。

交流電磁場Bx信號能量譜可作為裂紋長度的評估閾值；Bz信號相位在裂紋區域發生明顯的翻轉?；谀芰孔V和相位導數閾值的判定方法能夠?qū)崟r(shí)判定裂紋；利用閾值參數可對裂紋危險等級進行評估?；谀芰孔V和相位導數閾值的ACFM裂紋判定與評估系統能夠?qū)崿F(xiàn)裂紋的實時定量與定位評估。
