引言

安全性是指，產品所具有的不導致人員傷亡、系統損壞、重大財產損失或不危及人員健康和環境的能力。安全性是各類產品的一種共有的固有屬性，與可靠性、維修性和保障性等密切相關，是各種產品必須滿足的首要設計要求，是通過設計賦予的產品屬性。因此在產品研制過程中針對GJB/Z 99-1997《系統安全工程手冊》提出的15類危險，需要采用各種不同的安全性設計方法（詳見表1）。

本文以某家用電器著火案例為分析對象，簡要介紹了著火事故的分析思路以及故障—安全設計的基本原則和設計方法。

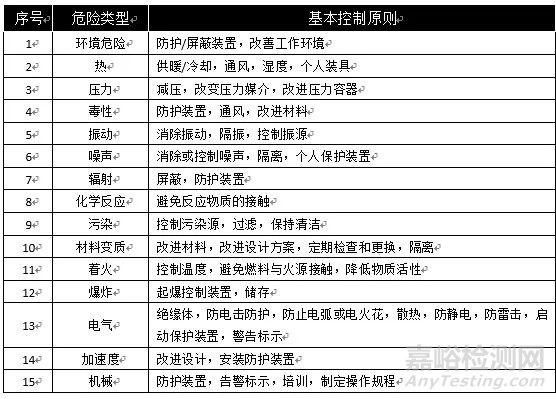

表1 危險類型及對應的控制原則

1、家用電器著火案例分析

      某公司生產的某家用電器產品在市場終端出現燒毀的現象，燒毀的典型照片見圖1。產品內部有3塊PCBA，分別是顯示板、電源板和主板，電源板與主板作為一個組件安裝在同一個電控盒內。拆開整機外殼后發現燒毀痕跡集中在電源板與主板組件上，見圖2。對燒毀組件進行再拆解可見主板大面積熏黑，有明顯的燒毀形貌，而電源板表面干凈，無明顯燒毀形貌，典型形貌見圖3。

1.1、外觀檢查

      對失效品進行外觀檢查發現，失效品的失效形貌基本一致，高溫碳化區域均集中在主板的LED驅動IC，見圖4和圖5，而電源板上沒有明顯的燒毀形貌。

1.2、電源板電性能測試

      樣品的電源板實現交流輸入轉化為13V直流輸出功能。電源板主要由PFC電路和LLC電路兩部分組成，其中PFC電路實現將交流輸入轉化為約390V直流電壓；LLC電路實現將PFC的390V輸出電壓轉換為13V直流輸出。

      測試失效品的電源板的PFC輸出電壓、13V輸出電壓發現，PFV輸出電壓均正常，但13V輸出電壓遠超出額定值，測得最高電壓為28.75V，最低電壓為22.67V。

1.3、LED驅動IC功率分析

      從失效品的主板外觀檢查結果得知，LED驅動IC附近均存在高溫碳化的痕跡，結合失效品的電源板的13V輸出電壓測試結果，懷疑LED驅動IC存在過功率現象，因此測試并評估在不同輸入電壓下LED驅動IC的功率。

      設置電源電壓從13V開始，以1V為步進逐步提高至18V。當電壓高于14V時，流過LED的電流維持在約0.96A，由于流過LED的電流維持不變，故LED上的壓降也維持不變，那么輸入電壓增加的部分就都消耗在LED的驅動IC上。所以當電源板輸出電壓過高時會導致LED驅動IC功率過高、溫度急劇上升，最終使樣品出現燒毀。

1.4電源板輸出異常分析

      樣品的電源板所使用的開關電源拓撲為LLC型半橋諧振：通過調整開關頻率（占空比固定，約為50%）以保證在不同負載情況下輸出電壓穩定。

      穩定輸出電壓的負反饋電路以光耦為核心，通過測量失效品電源板上光耦的CTR值發現，失效品的CTR最大值為28%，遠低于規格書中300%～600%。

      過低的CTR使光耦在同等輸入電流情況下，接收三極管流過的電流非常微弱。當輸出電壓偏高時，光耦的發光二極管電流IF增加，但是由于CTR非常小造成光耦接收三極管電流ICE無法相應增加，進而導致電源IC的開關頻率無法進行調整，同時由于在電源板輸出回路中沒有設計過壓檢測控制電路（即在輸出電壓過高時切斷電源輸出），最終使電源的13V輸出電壓持續偏高。

1.5、分析結果

      對失效品的電源板上的光耦進行制樣并進行SEM觀察發現，失效光耦缺少保護發光二極管的軟膠（屬于工藝缺陷），使得發光二極管在與硬質導光膠的交界處容易發生開裂（見圖6～圖9），導致發光二極管發出的光強度低于良品，進而導致CTR降低而失效。光耦失效后導致電源板輸出電壓過高，進而使得LED燈條驅動IC的功率急劇上升，最終使主板燒毀。

1.6整改建議

1）更換物料，同時對新引入的物料進行包括結構分析、參數一致性等手段在內的新品認證和來料認證，保證物料的高可靠性。

2）在電源板輸出回路中加入過壓檢測控制電路，在輸出電壓過高時切斷電源輸出，保護主板，即故障—安全設計

2 故障—安全設計

      故障—安全設計是確保故障發生后不會影響系統安全，或使系統處于不會傷害人員或損壞產品的工作狀態。在大多數的應用中，這種設計在系統發生故障時發揮作用并使系統停止工作。

2.1、在任何情況下，必須保證的故障—安全設計的基本原則如下：

1）保證人員安全；

2）保護環境，避免引起爆炸或火災之類的災難事故；

3）防止產品損壞；

4）防止降低產品性能使用或喪失功能。

2.2、故障—安全設計包括如下三類方法：

參考文獻：

[1] GB 4706.1-2005, 家用和類似用途電器的安全 第1部分：通用要求.

[2] GJB/Z 99-1997, 系統安全工程手冊.

[3]趙廷第, 焦健等. 安全性設計分析與驗證.
