隨著各類軌道交通車輛的大容量、大型化，以及功率轉速的不斷提高，車輛緊固件（以下簡稱緊固件）的工況條件更加苛刻，緊固件的斷裂失效是影響軌道交通車輛安全運行的巨大隱患。



1.國內緊固件的使用現狀和技術研發

目前，軌道交通車輛普遍采用8.8級以上高強度緊固件（螺栓、螺釘和螺柱）。據統計，以碳素結構鋼、合金結構鋼聯結螺栓為例，8.8級及以上的螺栓用量約為92%，其中10.9級約為27%。車廂內部采用的奧氏體不銹鋼六角頭螺栓、自攻螺釘、板螺釘占7%～8%。



軌道交通地鐵車輛每列車廂使用大量的緊固件，數量至少有15000多個。對重要聯接部位如懸掛部位、齒輪傳動箱與牽引電動機聯接高強度螺栓，采用微合金化Cr-Mo-V、Cr-Mo-V-Nb高強度冷鐓鋼等新材料，在大氣環境下使用的緊固件采用耐熱、耐蝕的奧氏體-鐵素體雙相不銹鋼。



2.動車組高強度螺栓質量狀況

為了實現軌道交通車輛用緊固件（包括高速動車組高強度螺栓）國產化，針對CRH380A型動車組轉向系統的高強度螺栓的原材料及熱處理質量進行初步分析，可以看到國內緊固件技術的差距，從而為提高軌道交通車輛用緊固件品質提供一點有益的經驗。



（1）螺栓規格

螺栓制造必須符合ISO898-1：2013《緊固件機械性能 螺栓、螺釘和螺柱》標準規范，緊固件所需材料碳素結構鋼、合金結構鋼符合 EN ISO898-1：2013、DINEN 20898-2：2012及GB/T3098.1、GB/T3098.2規定的鋼制螺栓及螺母與螺栓聯接（件）。CRH380A型動車組部分螺栓規格如表1所示。

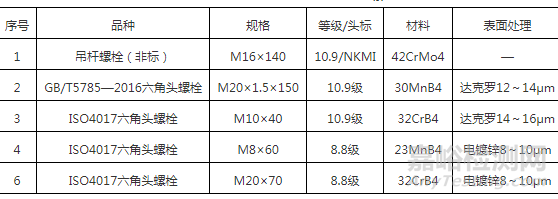

表1 CRH380A型動車組部分螺栓規格



（2）化學成分對比

采用德國OBLF公司GS1000直讀光譜儀，參照標準EN ISO898-1：2013及GB/T3098.1—2010規定，對CRH380A型動車組部分螺栓用材料進行成分分析，結果如表2所示。從其結果來看，動車組螺栓與國內車輛螺栓用材料有較大的不同，主要采用的標準的不同，歐盟一般采用EN 10263—2005《冷鐓和冷擠壓鋼線材、棒材和線材》標準中的鋼種，而國內生產一般用GB/T國標或采用JIS G3507，JIS G4053或者SAE、ASTM 、中國臺灣中鋼標準。

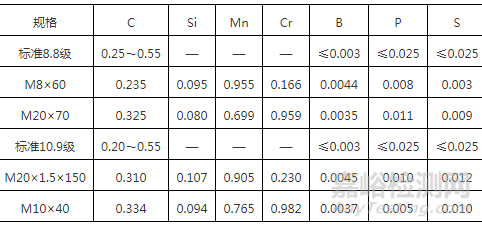

表2  CRH380A型動車組部分螺栓用材料化學成分（質量分數）（%）



3.軌道交通車輛用緊固件技術特點

按軌道交通車輛及其零部件設計準則，螺栓聯接的分類劃分，螺栓聯接失效時可能發生的危險定義為三個風險等級。風險等級不同，對螺栓聯接的尺寸、安裝和文件記錄以及安裝時所用的工具提出的要求也不相同。三個風險等級依次為：風險等級H（高），螺栓聯接發生故障失效時，可能導致機車車輛運行危險或危及人身安全。風險等級M（中），螺栓聯接發生故障失效時，可能導致機車車輛發生功能性故障。風險等級L（低），螺栓聯接發生故障失效時，最多導致乘客或乘務員感覺不舒適。為此，對聯接各部位的各類緊固件的選材十分重要。



國內各類軌道交通車輛使用的標準螺栓為8.8級，多數為35、45、ML25B、ML35MnB、10B21、10B28等鋼，碳硼鋼價格較低，原因是B含量很少，可以使鋼的碳當量很低，可省略加工前的球化退火；對于重要聯結部位或齒輪傳動箱與牽引電機聯接的8.8級和10.9級螺栓，采用42CrMoE、18Cr2Ni4WE、40CrNiMoA等合金鋼。鋼材通過加入少量的V、Mo等微量元素形成彌散細小的氮化物、碳化物、氮碳化物或氮碳混合物，可起到彌散強化和晶粒細化效果，提高抗延遲斷裂性，螺栓的緊固能力進一步提高。



而動車組高強度螺栓由德國克諾爾公司提供，鋼中合金元素含量較高，其淬透性、強度也就較高，但相應的生產成本也明顯增加。主要以合金硼鋼為主，B含量較高，酸溶硼含量較多，由于合金成本方面的優勢具有重要的發展?jié)摿Α?/span>此外，在熱處理工藝執行中，采用的淬火冷卻介質冷卻能力較大，淬硬層就深。而為了保證高強度螺栓在調質淬火處理時，不產生明顯的熱處理變形，將鋼中的合金元素鉻含量控制在合理的范圍內，為了保證冷鐓成形，嚴格控制碳含量及合金元素含量的波動，實現均勻的淬透性。



4.動車組高強度螺栓熱處理質量

動車組高強度螺栓，經調質處理能大大提高材料的抗拉強度、規定非比例延伸應力，提高屈服比和沖擊韌度，使材料具有強度和塑韌性的良好配合。由于疲勞強度、沖擊韌度的提高，在設計時就可以采用更小的材料截面，從而減少整車的重量，節省零部件占用空間和能量消耗。



表3是CRH380A型動車組螺栓熱處理質量檢驗結果，從熱處理金相組織分析，動車組高強度螺栓熱處理質量較高，主要是控制組織均勻度和硬度的均勻性方面（±0.5HRC），以保證疲勞強度為關鍵要素。

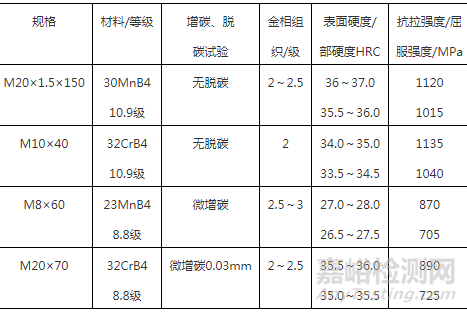

表3  CRH380A型動車組螺栓熱處理質量檢驗結果



碳硼鋼作為高強度螺栓用的主要材料之一，淬火變形和開裂傾向小，還可用水溶液淬火處理，熱處理操作簡便，改善了工作環境，不僅綜合力學性能好，在相同強度水平下韌性較中碳鋼有明顯改善，且脫碳敏感性小。8.8級和10.9級螺栓用23MnB4、30MnB4與相當?shù)膰a10B28、ML35MnB鋼制造，而32CrB4與國產ML35CrMo、ML40Cr鋼相比碳含量低，因此用其制造的10.9級高強度螺栓的延遲斷裂敏感性較小。



根據GB/T6394—2017《金屬平均晶粒度測定方法》晶粒度檢測，采用人工截點法進行評級，晶粒尺寸為1.50～4.0μm（9～10級）。眾所周知，影響熱處理質量的因素有很多，最主要的是材料的化學成分及熱處理時的加熱溫度和保溫時間，熱處理時的加熱溫度越高，保溫時間越長，晶粒越粗大，反之亦然。這說明動車組螺栓熱處理淬火加熱溫度均勻一致，屬于最佳的溫度范疇。在DM2500型光學顯微鏡下,螺栓調質后的顯微組織10.9級螺栓的金相組織如圖1、圖2所示，均為回火索氏體，伴有少量點狀鐵素體，8.8級螺栓的金相組織如圖3、圖4所示，均為回火索氏體+少量的小塊狀鐵素體。

圖1  30MnB4鋼 M20×1.5×150，組織2～2.5級

圖2  32CrB4鋼 M10×40，組織2級

圖3  23MnB4鋼 M8×60，組織2.5～3級

 圖4  32CrB4鋼 M20×70, 組織2～2.5級



5.質量影響因素分析

當前，國內各類軌道交通車輛材料與發達國家的差距較大，主要表現在鋼材純凈度和均勻性低，含氧量與非金屬夾雜物的含量等較高；鋼材淬透性波動大。選取常用的國產材料ML35CrMo和進口螺栓材料32CrB4低合金鋼進行對比分析。



（1）化學成分對比

化學成分是材料的“基因”，是決定材料最終組織和性能的關鍵。國產材料ML35CrMo和進口螺栓材料32CrB4主要成分相差不大，如表4所示，Mn、Cr含量一致，但進口螺栓材料，B含量較高，酸溶硼含量較多，由于合金成本方面的優勢具有重要的發展?jié)摿Α?/span>

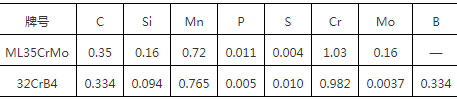

表4  ML35CrMo和32CrB4材料化學成分（質量分數）（%）

（2）非金屬夾雜物對比

鋼中的非金屬夾雜物的存在割裂了金屬的連續性，剝落后就成為凹坑或裂紋，在冷鐓成形時極易形成裂縫，熱處理時易造成應力集中，產生淬火裂紋。在靜載荷和動載荷的作用下，往往成為高強度螺栓失效的裂紋源，特別是B類（氧化鋁類）和D類（球狀氧化物類）是造成冷鐓開裂和早期疲勞破壞的主要原因之一，一般緊固件的強度級別越高，夾雜物的危害性越大；夾雜物尺寸越大、距表面距離越近，危害性越大。



冷鐓鋼新性能的好壞直接影響到高強度螺栓的性能，影響冷鐓鋼質量的因素主要有4個：一是鋼中夾雜物含量、形態、分布和大??；二是鋼中的帶狀組織形態、分布和大?。蝗卿撝械闹行氖杷煽s孔和中心偏析；四是冷鐓鋼產品性能的一致性。按照GB/T10561-2005《鋼材中非金屬夾雜物含量的測定標準評級圖顯微檢驗法》，用A法（最惡劣視場評定），非金屬夾雜物按JK圖評定，對國產材料ML35CrMo和進口螺栓材料32CrB4非金屬夾雜物進行了評級，檢驗結果如表5和圖5、圖6所示。

表5  非金屬夾雜物檢驗結果對比

牌號	非金屬夾雜物
國產材料ML35CrMo	A2.0，D2.0，D1.5e，DS1.5
進口螺栓材料32CrB4	A0.5，D0.5，D1.0e，DS0.5

圖5   國產材料ML35CrMo非金屬夾雜物

圖6   進口螺栓材料32CrB4非金屬夾雜物



6.結語

軌道交通車輛幾乎不采用其他緊固方法(例如焊接、粘結)代替螺紋聯接。在車輛高強度螺栓的用鋼方面，一直存在的延遲斷裂和淬透性問題，成為影響使用的瓶頸。目前，應改變關鍵緊固件依賴進口、受制于人的被動局面，對于常規的10.9 級螺栓來說，合理的熱處理制度，提高緊固件用鋼的高純凈化、高均勻化以及高精細化的控制水平，以減少雜質元素，由此會降低延遲斷裂的危險性，所以期待著開發出低成本、高可靠性的新型高強度緊固件用鋼。
