摘要

本文簡述了67/548文件中粒度分布和纖維長度檢測方法，并對其適用范圍和用途提供了指導。



前言

為全面公布67/548/EEC文件中的新藥，附錄Ⅶ A表明，當某種即將上市的化學藥品在暴露過程中存在吸入風險時，需要對其粒度進行檢測。

通常，新藥申報資料中應包含相應的粒度分布檢測方法，因?yàn)樗幬锏奈攵拘耘c粒度分布密切相關。

另一方面，我們需要對對新藥和已上市的藥物進行風險評估，以判斷其形成氣體粉塵的可能性，以及氣體粉塵的類型（如：含纖維的，不含纖維的）。

迄今為止，67/548/EEC文件中的附錄V中未指明檢測藥品粒度分布的方法。

此外，OECDTG 110中粒度分布檢測方法只適用于不溶于水的化合物，而對溶于水的藥物并不適用。

本粒度檢測指南的初稿形成于Netherlands，并經過EUNational Co-ordinators多次討論確定了檢測方法和主管當局。

綜合各成員國專家意見，形成了此檢測指南的第三版修訂版文件，并在成員國有關67/548/ECC（Ispra，1996年3月24-25日）中科技議題的第二次會議中生成了最終的草案。會議通過在吸入毒性檢測方法問世之前，將該草案作為吸入毒性以及其他相應研究的臨時參考文件。在51屆主管當局會議中通過了科技大會中的決定，并授權執行 67/548/EEC文件。

在此提供本指南文件，以方便有關各方進行磋商和使用。



1.引言

通常，依據吸入毒性策略（67/548/EEC文件第七版修正案），以及確定急性毒性作用途徑和28天基線研究的必要性，決定了對于粒度檢測方法的需求。該研究策略為執行吸入毒性研究提供了重要論點依據。藥品通常會含有特定的可吸入的顆粒大小范圍（如，可能沉積在呼吸道的任何地方）。吸入粒徑的大小范圍測定十分重要，因?yàn)檫@影響著藥品在呼吸道的沉積區域，以及其是否會形成吸入問題。此外，顆粒粒徑分布可以作為支持吸入測試的論據。

因此，用于準確測定粒徑分布的方法十分必要。如,在EN481（1993）中，規定使用空氣動力學直徑作為測量的基礎。

空氣動力學直徑為顆粒的單位密度球體直徑，可用于比較不同顆粒的大小、形狀以及密度，從而預測該顆粒在呼吸道可能的沉積位置。而反應實際直徑的測量直徑、光學直徑以及幾何直徑，與顆粒在呼吸道的沉積位置并無直接關聯。

EN481(1993)中對沉積顆粒作如下分類：

可吸入顆粒（該顆?？杀槐亲雍妥煳耄?，實驗表明空只有空氣氣動力學直徑＜100μm的顆粒才能被吸入。

可入胸顆粒（該顆?？蛇M(jìn)入喉嚨），粒徑中值為11.64μm，幾何標準差是1.5μm。研究表明空氣中50%的空氣動力學直徑為10μm的顆粒，屬于胸部沉積組分。

可呼吸顆粒（該顆?？傻竭_(dá)肺泡），粒徑中值為4.25μm，幾何標準差為1.5μm。研究表明空氣中50%的空氣動力學直徑在4μm的顆粒，屬于可呼吸顆粒。

問題是如何將塊狀藥物的粒度分布通過物理測量的方式轉化為空氣動力學直徑，然后轉化為可吸入或可呼吸顆粒占有比?？梢韵葘⑺幬锾幚沓蓺怏w分散體，然后測量其粒度分布?，F(xiàn)有幾種商業儀器可以用來測量藥物的空氣動力學直徑（見5）。我們應該注意到僅有滾筒法（見5.3）可以用來區分可吸入、入胸和呼吸顆粒的百分比，而其他儀器僅能測定出可呼吸顆粒的比例。

可呼吸顆粒的存在可能會引發健康問題，因此粒度分布的結果決定著吸入毒性策略，優先選擇能夠用來確定檢測可呼吸顆粒的方法。

第5節所描述的方法能用來測定呼吸性微粒以及可吸入顆粒的分布，其通過計算總氣體動力學中位數直徑（MMAD）及幾何標準差（GSD）以表示顆粒大小。MMAD是一個粒子樣本的統計數字，當MMAD值為5μm即表示整個樣品顆粒中50%的空氣動力學直徑大于5μm，50%的空氣動力學直徑小于5μm。

其它方法（見4）需要間接地通過測定其粒度和密度來計算氣動直徑。如果運用得當，這些方法可以用來表示顆粒的空氣動力特性和質量分?jǐn)?shù)。

我們可以選擇使用第5節中的方法來替代第4中方法，通過第5節中的方法確定可呼吸和可吸入顆粒的質量分?jǐn)?shù)，并計算MMAD值，來確定是否存在可吸入風險。

我們應選擇適當?shù)娜映绦蛞员阒苽淠軠?zhǔn)確反應結果的測試樣。此外，顆粒的粒度分布還受工藝方法，后續環境以及人工轉移的影響。



2.確定粒度分布的重要準則

1）目前OECD110中所描述的方法用來確定樣品的粒度分布，而不是樣品的空氣粉塵。因此這些方法并不能提供在處理該化學品時所面臨樣品暴露的解決措施。此外，這些方法僅適用于水不溶的粉末性產品（＜10-6g/l）。

2）用于確定MMAD的方法，需要用合適的生成設備和正確的采樣技術來生成具有代表性的試驗大氣。由此假設這些方法適用于氣載顆粒物（灰塵、煙塵、煙）、噴霧顆粒（濕氣溶膠）或者分散粒子（干氣溶膠。）

3）用作分析的小樣必須能夠代表多公斤的不同批次樣品。因此，我們要注意避免樣品粒徑分布發生改變。在樣品預處理過程中，我們應盡量避免加入分散劑、攪拌或低頻超聲處理。

4）我們應特別注意一個事實，就是非導電粒子在非導電液體中可能帶電，從而導致某些的不具有代表性的顆粒存在。因此在粒度分布測定過程中，我們一定要考慮到粒子的靜電荷。靜電粒子的行為不同可能會影響采樣過程。

5）樣品應做簡單的光學顯微鏡檢查，以確定粒子的大概的特性（纖維、感光底片、球體、針狀物等）。

6）為了更好的選擇檢測方法，我們建議預先確定在特定溫度下（空隙容積）每個樣品中粒子的相對密度，而這可以通過氣體離心機實現。通過這種方法，我們可以得到樣品處理后在平衡大氣中放置時間的影響。

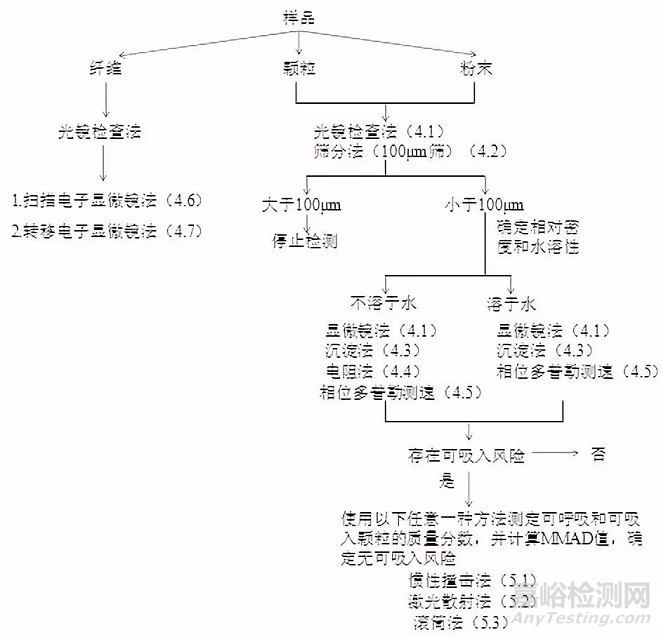

3.選擇可呼吸/可吸入顆粒物粒度分布的檢測方法流程圖

本節所描述的方法均在第4節和第5節中提到，而這些方法均可用于測定可呼吸/可吸入顆粒物。本流程中不包括僅可檢測可吸入組分而不給出詳細分布的方法（見附錄）。



4.粒度分布的檢測方法

顯微鏡檢查、沉淀法和電阻法是常用方法，而激光多普勒風速測量技術使用較少。這些方法能夠測定樣品的顆粒大小，而不涉及粉塵、分散和霧化的顆粒。因此，不能測定出MMAD值。但是，這些方法能反映出是否存在可呼吸顆粒物。

這些方法目前大多數收載于OECD110指導原則。目前使用的這些技術不適合測定呼吸性顆粒大?。ㄒ姼戒洠?。



4.1顯微鏡法（見OECD 110）

適用范圍：各種粒子

粒徑范圍：0.5-5000μm（光學顯微鏡）；0.01-10μm（SEM/TEM）

樣品最好直接制備，以免影響顆粒的形狀和大小。對于小顆粒（＜0.1μm）建議使用掃描或透射電鏡。

結論：該方法適用于測定呼吸顆粒物和可吸入顆粒物的粒徑分布但不能測定MMAD值.



4.2篩分法（見OECD 110）

適用范圍：干燥的粉末/顆粒

粒徑范圍：100-10000μm（鐵絲網篩/金屬篩）；5-100μm（微孔篩）

鋼絲網篩和多孔板金屬篩的篩分范圍為100-10000μm，不適用于測定可呼吸和可吸入顆粒的分布。

微孔篩（5-100μm范圍內）可能會得到更好的結果。但是，由于這些篩網通常與機械振動或超聲波振動聯合使用，故可能會導致樣品的中位尺寸和形狀發生改變。

結論：篩分法不適用于測定可呼吸顆粒物的粒徑分布，但可用于測定可吸入顆粒物的粒徑分布。同樣該法不能測定MMAD值。



4.3沉淀法（重力沉降）（見OECD 110;DIN 66115）

適用范圍：干燥的粉末/顆粒

粒徑范圍：2-200μm

該方法完全基于顆粒在液體中的重力沉降，并且可以測定有效的流體動力半徑。顆粒在液體中的沉降取決于液體與顆粒物質的比重之差，其中顆粒物質的比重大于液體比重。

OCED 110推薦使用二元或三元混合乳膠球（2-100μm）作為校準物質。但是，目前人們對乳膠球的使用還存有爭議，主要在于表面不光滑，（b）直徑受濕度的影響較大，（c）在貯存過程中會發生凝結和再聚合。

像OECD110中所提那樣，要想獲得有效地流體動力半徑分布值，我們應該重復測定三次，并且兩兩結果之間不得差高于20%。此方法粒徑范圍為＞200μm，2-200μm及＜2μm，并且給出在2-200μm區間的分布曲線。因此不能準確估計出＜10μm（可呼吸顆粒）和＜100μm（可吸入顆粒）顆粒的數量。最佳的粒徑范圍為：＞100μm，10-100μm及＜10μm，并且對＜10μm的區間作分布曲線。

此外，該方法要求使用大量的半徑間隔物質來模擬半徑分布曲線。

大量的聚合物粉末在液體中是無法被測量的，因?yàn)樗鼈兊南鄬?duì)密度會與使用的液體的相對密度太接近而導致沉降時間過久。

該法也可以測定水溶物的粒徑分布，使用一種不能溶解樣品且不被樣品吸附的溶劑，溶劑密度與樣品密度不同，以獲得合適的沉降時間。

結論：該法可以用于測定可呼吸和可吸入顆粒的大小。多數情況下無法測定MMAD值，僅在某些特定情況下能測定MMAD值。



4.4電阻法（如庫爾特法）（見OECD 110）

適用范圍：干燥的粉末/顆粒

粒徑范圍：1-1000μm

庫爾特計數技術測定懸浮在電解液中的樣品，當顆粒隨電解液通過小孔管時，電導率發生變化，從而測定出顆粒大小。這其中一個重要的參數是顆粒在電解液中的沉降速度，而該沉降速度這取決于顆粒的密度和直徑。所以密度不同的顆?？梢酝ㄟ^此法測定。

但是，庫爾特計數電阻法僅適用于流體中完全電絕緣體的粒子。此外，顆粒和流體密度差距不能太大。當密度差太大時，我們需要增加流體密度，并在分析前和分析過程中加以攪拌。

結論：該法可以用于測定可呼吸和可吸入顆粒的大小。無法測定MMAD值。



4.5相位多普勒測速

適用范圍：干燥的粉末/顆粒

粒徑范圍：0.5-80μm（空氣中）；0.5μm-mm（液體中）

使用這種昂貴的技術，我們可以測量空氣或液體中粒度分布。該方法假定粒子是具有已知折射率的球形。

結論：該法可以用于測定可呼吸和可吸入顆粒的粒度。無法測定MMAD值。



4.6纖維長度和粒徑分布的測定（見OECD 110）

適用范圍：纖維物質

粒徑范圍：0.1-100μm（直徑），5-300μm（纖維長度）

纖維是水不溶性顆粒，其長度/直徑≥3，其中直徑≤100μm。

光鏡檢查法應用于含纖維的或者能釋放纖維的物質，即需要確保樣品中纖維的存在，同時應考慮影響纖維形狀的雜質。

樣品制備過程中必須格外小心，以避免纖維斷裂和結塊。樣品需在罩內或潔凈室內處理，避免空氣纖維的污染。

樣品可以通過以下兩種方式制備，（a）在水中緩慢搖晃或渦流混合制備懸浮液。不推薦磁力攪拌，因?yàn)檫@會破壞纖維結構。（b）直接將干燥的樣品轉移到銅帶上或者使用噴霧器或吸液管將干燥纖維噴到銅帶上。推薦使用直接轉移法直接測量干燥的纖維樣品。第一種方法需要將樣品進行再次干燥，顆粒的大小和形狀會收到影響。噴涂可能導致尺寸差異。

測定樣品中的小粒徑纖維（≥0.1μm）則需要使用掃描電子顯微鏡法（SEM）或者轉移電子顯微鏡法（TEM）。

OECD 110指出，顆粒長度和直徑分布應至少單獨測量?jī)纱?，至少?yīng)計算70根纖維。在給定的直方圖中，任何兩個值的差值均不應超過50%或3根較大的纖維。如果存在細長的纖維，則需進一步采用更為精確的方法進行測量。

光鏡檢查法測量長度/直徑的比值僅適用于直纖維，測量中應避免弧形和蜷縮的纖維。

結論：該法適用于測量可呼吸和可吸入顆粒中的纖維長度



5.氣動、分散或霧化粒子的測量

本節中使用的方法需要使用合適的生成設備和正確的采樣技術來生成具有代表性的測試大氣。這些方法可以測定空氣中的顆粒，從而測定顆粒的MMAD值，因此這些方法可作為測定MMAD值的首選方法。噴氣篩法不適用于測定可呼吸顆粒的粒徑（見附錄）。



5.1慣性撞擊法

適用范圍：適用于所有顆粒

粒徑范圍：0.1-20及0.5-80μm

慣性撞擊法可以測量氣溶膠/塵霧的粒度分布。空氣樣品由一個多級裝置收集提取。顆粒由于不同的大小和慣性，會被不同級數的收集盤收集。在取樣前后對每一級進行稱重，從而根據每級的噴射速度計算截止粒徑，并計算得出MMAD。盡管該法存在某些局限，如粒子反彈、超載和流量波動等，但該法依然是測量氣溶膠粒度分布的較佳方法。

結論：該法可以用于測定可呼吸和可吸入顆粒的粒度分布和MMAD值。



5.2激光散射法

適用范圍：適用于所有顆粒

粒徑范圍：0.1-100μm

一般來說，入射光經過散射會產生明顯的差異，這種差異可以通過檢測器讀取。顆粒粒徑和性質的差異也因此會產生不同的散射和衍射結果。因此，樣品檢測前需要用與被測樣品相似的顆粒（粒徑范圍一致）來校準儀器。激光散射法適用于球體、立方體和單晶體等幾何顆粒。

顆粒大小將通過光學確定，并通過校正計算MMAD值。

結論：該法可以用于測定可呼吸和可吸入顆粒的粒度分布和MMAD值。



5.3 滾筒法

適用范圍：干燥的粉末/顆粒/纖維

粒徑范圍：0.5-10000μm

這種方法目前還處于實驗室研究階段，在旋轉滾筒中反復升降顆粒以產生粉塵云，從而進行大小選擇性取樣。從滾筒中抽出的空氣通過一個特別設計的出口和一個由兩個多孔聚氨酯泡沫和一個膜過濾器組成的三級分餾系統。通過重力的方式測定每個收集階段收集的粉塵質量，從而測定ISO/CEN會議中定義的生物學上可吸入、可入胸和可呼吸組分的粒度分布。

該方法模擬了大量工業過程中顆粒的處理過程，確定了顆粒在空氣狀態下的生物相關粒度分?jǐn)?shù)。通過對粉塵收集階段的成分分析，我們可以確定顆粒全粒徑分布。

結論：該法可以用于測定可呼吸和可吸入顆粒的粒度分布和MMAD值。



6.文獻

Fissan,H. and Schwientek,G.(1987).Sampling and transport of aerosols. TSI Journal Particle Intrumentation,2,10p.

Marple, V.A.etal.(1976).Aerodynamic particle size calibration of optical counters. J.AerosolSc. 7,425-433.

Miller, F.J.er al.(1979). Sizeconsiderations for establishing a standard for inhalable particles. J.AirPoll.Contr.Ass.29,610-615.



7.附件

本節中所述的這些方法僅適用于測定可吸入顆粒大小，或僅指示可呼吸和可吸入顆粒的存在。



7.1 淘析法（見OECD 110）

適用范圍：干燥的粉末/顆粒

粒徑范圍：15-115μm

通過淘析技術，顆粒以不同的速度通過柱子。根據速度計算粒徑，根據各速度下淘析出來的樣品重量計算粒度分布。

由于粒子需要一定的質量來克服速度力和布朗力，淘析作用僅限于大于15μm的顆粒。

結論：該方法不適用于測定可呼吸顆粒物的粒度分布，但可用于測定可吸入顆粒物的粒度分布。此外該法不能測量MMAD值。



7.2空氣噴射篩分法

適用范圍：所有種類顆粒

粒徑范圍：10-10000μm

利用空氣噴射作為動力推動顆粒通過篩網，實現精密篩分。該方法還能測定樣品中的非漂浮部分。

顆粒的聚集將會導致實驗誤差。此外，由于檢測下限僅為10μm，故該方法不適用于測量可呼吸顆粒的粒度分布。

結論：該方法不適用于測定可呼吸顆粒物的粒度分布，但可用于測定可吸入顆粒物的粒度分布。此外該法不能測量MMAD值。



7.3 旋風分離法

適用范圍：所有種類顆粒

粒徑范圍：0.1-200μm

旋風分離法是測定試驗大氣樣品中是否存在可呼吸和可吸入顆粒物的一種簡單方法。使用旋風分離器，需要獲得4.25和100μm的截止點。通過旋風分離器測量顆粒重量，可以確定是否必須采用5.1和5.2中描述的更復雜的方法來確定小于10μm的顆粒的粒度分布。

結論：該方法適用于測定可呼吸和可吸入顆粒物的比例。但無法測定顆粒分別，因此無法確定MMAD值。
