大家知道阻燃的領域很廣，針對不同的高分子材料，以及阻燃要求有不同的產品以及解決方案。今天我主要分享下在鐵路領域的阻燃要求，其中主要涉及到阻燃，低煙，低煙毒三個問題，這個領域也代表了目前在阻燃領域前沿的問題。
大家都知道，發生火災，傷亡最大的其實并非直接的觸火死亡，往往絕大部分死亡是由煙霧窒息，煙霧中毒而死的，煙霧嚴重影響逃生視界。歐洲率先認識到煙霧在密閉空間對火災實際損失的影響，根據所處環境和空間的不同，歐洲阻燃標準，是阻燃和低煙，低煙毒并行為核心的體系；美國人的理念是提出以阻燃為核心，煙霧要求為附加要求的阻燃要求標準體系。
1、阻燃知識普及
在軌道交通領域，目前幾乎所以阻燃材料都對煙霧密度，煙霧毒性提出要求。在講述具體這一話題之前。我們先簡單的普及下阻燃的相關知識，為后面內容做下鋪墊。
目前的主流認為的阻燃機理大概分為三類。
1）氣相阻燃機理：在氣相中使燃燒中斷和延緩鏈?zhǔn)饺紵磻?yīng)。
2）凝聚相阻燃機理：在凝聚相中延緩或者中斷阻燃材料熱分解產生阻燃作用。
3）中斷熱交換阻燃：通常途徑是是材料熔融滴落，帶走大量熱量，減少對材料本身的熱反饋，達到減緩材料燃燒的目的，一般很多阻燃標準對滴落無有控制，設計阻燃的時候這種思路很少用到。

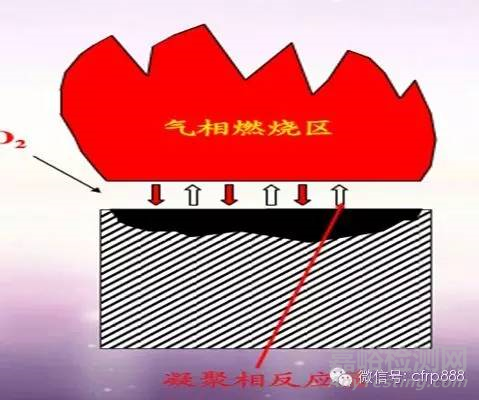

上圖簡單的區分了不同相間的區別，供大家參考下。往往FR體系要根據具體材料的阻燃標準需求提供相應的產品和思路。
2、實際應用涉及的阻燃思路
下面我們就軌道車輛的阻燃標準來聊聊實際應用涉及的阻燃思路。
目前在載客列車（高鐵，動車）阻燃標準主要有BS6853；EN45545-2.DIN5510-2；ASTM E662；TB/T 3237; NFPA130-2014等。
大家知道高鐵是我國的面子工程也是一種外交手段，所以對于品質要求嚴格不像在建筑材料領域，國標名存實亡,我們推的是一把辛酸一把淚啊。目前我們跟南車北車，時代新材，四方車輛研究院，以及配套的配件廠都有合作。目前就列車部件主要還是集中開發BS6853/DIN 5510-2 EN45545-2這幾個標準為主，大部分主要引用的是IS0 5660-1:2002 ISO 5659-2的測試方法，國標也是引用的，所以下游客戶往往直接要求按照德標，英標或者歐標來做。
我們總結分析下這幾個標準的主要核心點。
1）阻燃性，主要考察熱釋放速率，易燃性（EN IS0 5660-1:2002 ）。
2）煙霧密度;主要考察從一定時間長度內煙霧釋放量（DIN EN ISO 5659-2）。
3）煙毒性，主要考察一定時間內集中釋放的CO2、CO、HF、HCI、HCN、NO2、SO2、HBr 這八種氣體來分析毒性 （DIN EN ISO 5659-2）。
括弧是引用的ISO測試方法，DIN 5510 主要把阻燃要求分類；燃燒等級分類、煙的發展分類、熔滴分類、毒性測試。具體標準之間計算轉換方法有差異；這里就不詳細講了，有需要資料的我可以發送相關標準文件給你們。
給大家一個概念是怎么測試的，他的測試是同步進行，這是我們整理的一段描述測試的文字。點燃電火花點火器對樣品進行加熱，測試揮發的氣體。通過排氣罩收集燃燒后的氣體做進一步的分析。通過氣體的分析能夠計算熱釋放率，及評估樣品的有毒氣體。煙霧濃度的評估是通過測試排氣管的煙的光衰減性。煙密度測試的結果稱為煙霧消散面積 [m2/s]。樣品安裝在一個傳感器上，記錄樣品的質量損失率。
大家簡單的做一個了解?？偨Y(jié)上述標準，讓我們對軌道交通說涉及的阻燃問題有了宏觀的認識，但是阻燃只是材料要求的其中一項。如何平衡阻燃要求和材料的功能性是目前的一個阻燃配方設計難點。就目前做EN45545-2這些標準，如何選擇阻燃體系同時滿足低煙低煙毒的要求，又不影響材料本身的功能物性，眾多產品還在開發和探索階段，例如一些機車上的緩震件，空氣彈簧，阻尼材料等等，對功能性要求很高了，如何設計阻燃體系就難度非常高了，以環氧板材等復合材料為產品為例。我們來分享下如何設計滿足標準要求的阻燃思路。
3、如何設計滿足標準要求的阻燃思路
第一個問題，是要做無鹵阻燃還是要做有鹵阻燃？這是一個非常關鍵的問題?？偨Y(jié)上述標準，我們并沒有直接發現對阻燃到底要無鹵阻燃還是有鹵阻燃的要求，當然是用的阻燃材料一定要符合環保要求。通?？蛻粝热霝橹鞯恼J(rèn)為采用含鹵FR體系通不過煙霧密度，煙霧毒性測試要求。但是我們大量的應用案例發現，類似DIN5510-2的阻燃標準，在溴銻體系下一樣可以通過煙霧煙毒測試。這主要是和阻燃配方設計有很大關系，當然做無鹵阻燃無疑為設置了一個很高的門檻。通常我們給客戶解釋只要能達到標準要求就可以，不管是用無鹵還是有鹵的阻燃體系，不管是白貓黑貓，抓住老鼠就好好貓。
第二個問題，阻燃體系的核心是什么，如何搭配選擇。OK，回答完第一個問題后，我們發現我們做配方的選擇余量就會大很多。大家注意一點，我們提到的煙霧密度，煙霧毒性，都是一個持續的時間變量，主要考察在持續（有煙/無焰)燃燒過程中1.5min 和4 min 或者8min中的煙霧密度和毒性。理論上講，如果一個材料完全不燃，就不不會持續產生煙霧，毒性也會大大降低。所以阻燃是核心問題，直接關系煙霧毒性和煙霧密度。所以我們認為滿足材料阻燃性能是基礎。關于阻燃 ，我們主要實現的途徑在是在氣相機理和凝聚相機理。根據我們的實際應用經驗，溴銻體系目前仍是效率最高的阻燃體系，主要作用于氣相機理，同時參與反應的ATO有良好改善碳層的效果，參與凝聚相反應。ATH.MDH仍是目前最高效的填充阻燃體系，ATH，在不同溫度段釋放結晶水，減緩熱釋放，同時結晶水的釋放稀釋煙霧濃度和毒性。ATH 也為提供了良好的成碳性。一般搭配硼酸鋅可以改善成碳質量。

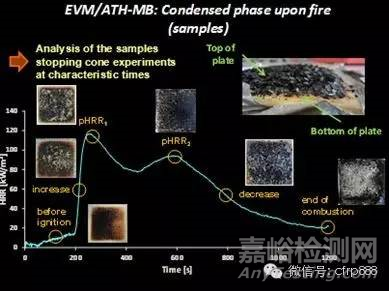

上圖是在EVM理使用的一種ATH-MB（三聚氰胺硼酸鹽）搭配的阻燃體系錐形量熱儀分析。在凝聚相上，持續燃燒對于成碳質量的損失，在不同階段成碳質量效果。

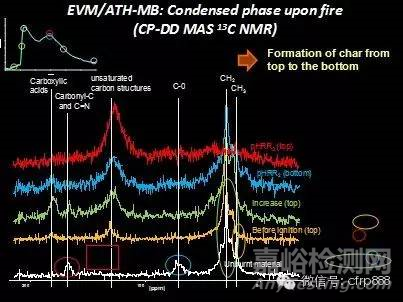

上圖是一個從上到下的一個動態的成碳過程，主要關注的指標有，羧酸指標（為成碳提供酸源）和羰基峰值以及不飽和碳結構在不同階段的變化。
在微觀狀態下ATH的分布。在環氧體系中選擇ATH要充分考慮工藝因素，選擇一些特殊晶型和適當?shù)牧?，可以改善加工工藝的流動性，同時選擇經過包覆處理的材料，可以提高填充比例，不至于降低物性和加工難度。
紅磷仍是目前效率最高的磷系阻燃劑，含磷量高，阻燃效果明顯，但是受制于制品的顏色和加工性能，往往要對紅磷做些處理，白化，包覆等，紅磷的問題是污染大，生產磷化氫等有毒氣體。另外，由于環氧樹脂是一類成碳性聚合物，可以提供良好的對于磷氮類產品膨脹體系阻燃劑能夠提供良好的碳源基礎，但是目前磷氮阻燃劑存在各種問題。特別是APP體系下的膨脹體系容易造成材料本身出現吸潮，析出等問題，當然，根據APP的不同聚合度，各種包覆工藝的不同搭配選擇能夠改善，但是總體上并未出現高性價比，高效益比的產品。
目前一些OP類產品對于實現EP無鹵阻燃也有顯著的效果，主要是克萊恩的產品系列，但是價格昂貴。總體上來說單一的無鹵阻燃劑無法解決阻燃設計的煙霧毒性，煙霧密度問題，還是要通過一些無機類產品的有益搭配來實現。
4、主要實現阻燃，低煙，低煙毒的思路
1 溴銻+鋁鎂+輔助抑煙劑+成炭劑。
2 磷系/磷氮凝聚型+鋁鎂+抑煙劑+成炭劑。鋁鎂最好不要和磷氮膨脹體系搭配。我們公司針對這一領域，主要是基于成碳和減少熱釋放的理論思路展開的，具體的配方比例體系要根據材料要求來定。
這里想回答下恒神張博士關于液體阻燃劑在RTM工藝的應用，主要用到的還是一些磷酸酯類產品，例如DMMP產品，磷氮阻燃劑的難點主要是如何選擇酸源，和碳源，我剛才列舉了以APP為酸源的膨脹體系的問題，另外要用一些非膨脹體系，主要是考慮他們的作用效率能否達到高鐵阻燃標準的要求。一般要求應該沒有太大問題。
我個人感覺這個領域我自己感覺目前還沒有出現高效的添加型液體阻燃劑。特別是關于無鹵阻燃，可以滿滿足一定等級的阻燃要求，但是添加量受到材料和工藝的限制，無法滿足高等級的阻燃需求。
另外關于反應型阻燃劑，這一類有很多探索，但是就我了解還沒有很好的商用化產品，我對這一個領域接觸有限，不能分享到更多，等有類似成功應用案例了再給大家講講。
OK ，總結了在EP常用的阻燃體系，要通過在阻燃標準，要多種體系協同合作，考慮產品的功能性以及工藝特征，選擇最佳FR搭配方案。系統性搭配往往也不能面面俱到，如何走完最后一公里
5、鉬系復合抑煙劑和高效成炭劑
下面就是我要講到我們自家的功能性助劑鉬系復合抑煙劑和高效成炭劑, 在解決這種要求阻燃的時候，成炭劑和抑煙劑為FR配方設計提供了相當?shù)挠嗔俊Ｒ譄焺╊櫭剂x就是降低聚合物燃燒發煙量，抑煙劑根據效率來排名，主要是ATH、MDH 鐵化合物，ZB,錫類化合物，鉬類化合物，特別是鉬系相關產品由于其應用范圍廣，抑煙效率高，是一個研究熱點。但是大家都是知道鉬的價格很貴，我們開發了能夠商業應用的且效率高的鉬產品分類。鉬系抑煙劑的抑煙機理目前還沒有一個詳細定論的說明，大多數認為是在固相機理中通過路易斯酸成碳或者偶合機理促進成碳。環氧體系中具有非常優異的抑煙效果，有鹵阻燃有效，但能通過歐盟監測嗎？
成炭劑顧名思義就是改善碳層質量的產品，如上面圖是鋁的碳層松散，可以搭配成炭劑來強化碳層，使其形成致密的連續性碳層，對于隔絕熱氧，降低發煙量都有非常重要的意義。成炭劑的成分是商業機密。但是根據成碳機理，應該有酸源，有碳源，也有一些鞏固碳層的物質。成碳劑對泡沫材料作用也十分突出。關于EN45545-2這類標準中，加入適當?shù)囊譄焺┖统商縿?，對于控制煙霧密度和煙霧毒性總量，以及減緩燃燒都非常有幫助的。
6、材料阻燃的趨勢
上面基本介紹完了阻燃設計思路，以及會用到的相關阻燃產品。下面我想談?wù)勀壳瓣P(guān)于材料阻燃的趨勢。
1；低煙無鹵化；滿足阻燃的同時要求低煙霧排放，低煙霧毒性。
2；低煙低鹵化；在避免不了要用到含鹵素材料的情況下，盡量減少二次添加鹵素阻燃劑。在含鹵的樹脂體系里，尋找替代銻的材料已達到同樣的協調阻燃效果。在美國已經對一些涉及兒童阻燃制品限制銻的使用，我們也開發了高效取代銻的環保產品。
最后講下題外話，所謂的阻燃標準都是有各國的產業結構注定的，上面我們提到歐洲的標準要求無鹵阻燃低煙低毒，也是因為他們像克萊恩這樣的先進企業，美國強調的高阻燃，也是因為他們有大湖這樣頂級的溴化學品公司。他們制定的標準其實也是貿易壁壘中的技術壁壘，國內企業開發類似產品，也需要從上下游材料全方位的配合來做。這個也是目前我們所做的工作之一。
