中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

熔點（melting point）是一種物質(zhì)的物理性質(zhì)，在物理原理上，熔點是固體將其物態(tài)由固態(tài)轉(zhuǎn)變（熔化）為液態(tài)的溫度，一般可用Tm表示。大多數(shù)情況下一個物體的熔點就等于凝固點。有兩個因素對熔點影響較大，一是壓強，平時所說的物質(zhì)的熔點通常是指在一個大氣壓時的情況，一般情況下壓強增大時熔點會升高；二是物質(zhì)的雜質(zhì)，雜質(zhì)多熔點會下降。橡膠助劑檢測熔點就是利用這個特性來鑒定產(chǎn)品的純凈度的。

     1.熔點檢測按儀器原理分為毛細管法、非毛細管法。

     2.熔點檢測按自動化程度可分為手動、半自動和全自動檢測熔點。

1.1進樣使用毛細管，毛細管規(guī)格：內(nèi)徑約1.2-1.4mm、壁厚約0.2-0.3mm。

1.2加熱方式：液體導熱油，可選用液體石蠟、硫酸、201型甲基硅油、鄰苯二甲酸二辛脂或硫酸和硫酸氫鉀混合溶液等。

1.3自動化程度：手動檢測目測觀察熔點。

1.4影響熔點結(jié)果的因素：毛細管規(guī)格、毛細管中試樣緊縮3-6mm高、升溫速率、預置溫度（放入樣品時的溫度）。

1.5裝置：見下圖

1.6統(tǒng)一樣品MBT用B型管法檢測的初熔點一般在170-171℃。

【2.藥物熔點儀法】

2.1進樣使用毛細管，毛細管規(guī)格：內(nèi)徑約1.2-1.4mm、壁厚約0.2-0.3mm。

2.2加熱方式：液體導熱油，一般是201型甲基硅油。

2.3自動化程度：半動檢測目測觀察熔點。

2.4影響熔點結(jié)果的因素：毛細管規(guī)格、毛細管中試樣緊縮3-6mm高、升溫速率設(shè)置、預置溫度（放入樣品時的溫度）。。

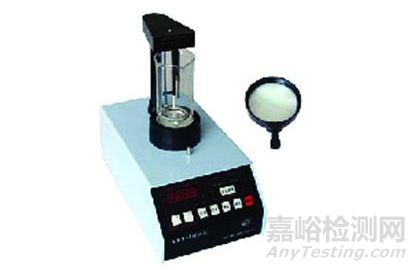

2.5裝置：見下圖

2.6統(tǒng)一樣品MBT用藥物熔點儀檢測的初熔點一般在171-171.8℃。

【3.WRR熔點儀法】

3.1進樣使用毛細管，毛細管規(guī)格：內(nèi)徑約1.2-1.4mm、壁厚約0.2-0.3mm。

3.2加熱方式：液體導熱油，一般是201型甲基硅油。

3.3自動化程度：半動檢測目測觀察熔點。

3.4影響熔點結(jié)果的因素：同藥物熔點儀。

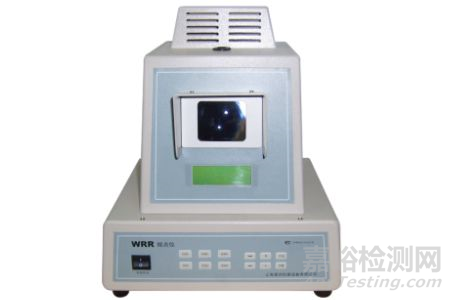

3.5裝置：見下圖

3.6統(tǒng)一樣品MBT用該款熔點儀檢測的初熔點一般在171.5-172.5℃。

【4.全自動熔點儀（以WRS-3儀器為示例）】

4.1進樣使用毛細管，毛細管規(guī)格：內(nèi)徑約0.9-1.1mm、壁厚約0.1-0.15mm。

4.2加熱方式：電加熱。光透視穿過融化的樣品即顯示為初熔點。

4.3自動化程度：全自動檢測，顯示熔點值或熔化曲線圖。

4.4影響熔點結(jié)果的因素：不同的全自動熔點儀間會存在誤差。

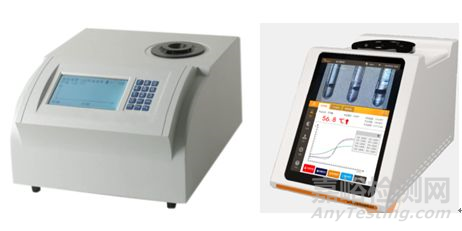

4.5裝置：見下圖

4.6統(tǒng)一樣品MBT用全自動熔點儀檢測的初熔點一般在179-182℃。

【5.DSC差示掃描量熱儀】

5.1差示掃描量熱法（DSC）為使樣品處于程序控制的溫度下，觀察樣品和參比物之間的熱流差隨溫度或時間的函數(shù)。廣泛應用于塑料、橡膠、涂料、食品、醫(yī)藥、生物有機體、無機材料、金屬材料與復合材料等領(lǐng)域。

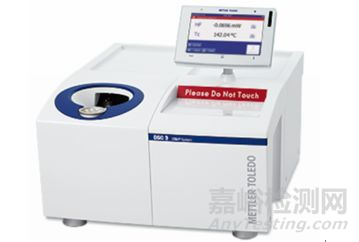

5.2裝置：見下圖
