“振動耐久試驗,是在振動臺上進行的長時間振動試驗。本文將詳細介紹振動耐久試驗中的寬頻隨機。由于隨機信號多在頻域上進行分析,而大家往往對時域信號更容易有直觀的理解,所以本文多將時域和頻域結合起來講解,以方便理解”
01
—
隨機信號的機理
振動臺的隨機激勵,實際上是一種偽隨機,即幅值固定,相位隨機。真正的隨機信號應該是幅值隨機,相位也隨機。

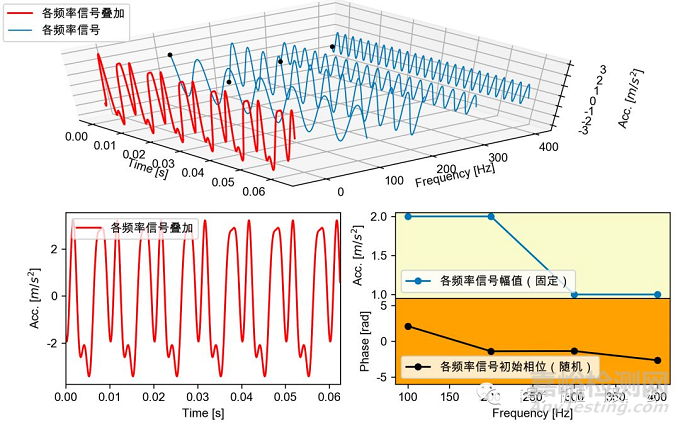

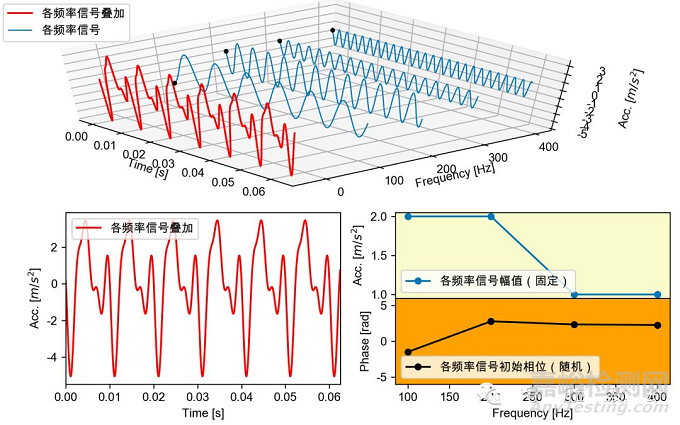

對比圖1和圖2,可以看出,同樣是由4個頻率正弦/余弦信號疊加而成的信號,不同頻率雖然幅值相同,但由于初始相位不同,所以疊加出來的時域信號是完全不同的。

圖1

圖2
這是我們認識振動臺上寬頻隨機信號的基礎。
02
—
隨機信號的生成
已知功率譜密度曲線PSD,即圖3中紅色圓圈連線。(隨機信號多采用PSD,請參見之前的文章),如何生成寬頻隨機信號?
頻率f為:10,30,200,1000 Hz
PSD為: 20,20,0.5,0.1 (m/s2)2/Hz
1. 設置頻率間隔(即頻率分辨率),將PSD譜線細化:

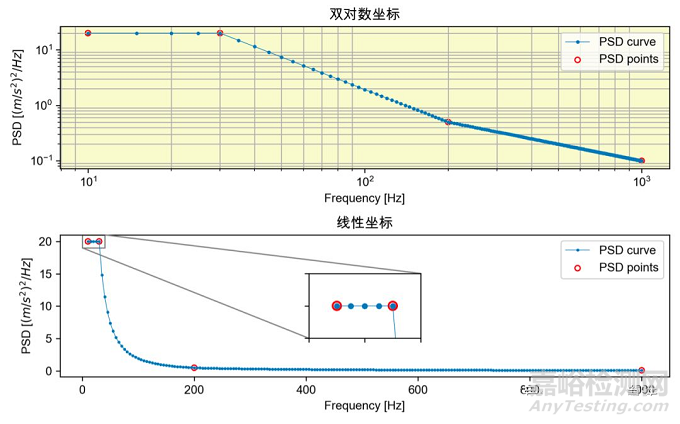

圖3上圖是雙對數坐標,圖3下圖是線性坐標,此圖中采用的頻率間隔△f=5Hz。

圖3
2. 基于該頻率間隔△f,計算各頻率下的加速度幅值:
在之前的文章中我們介紹過如何計算PSD(如圖4),現在我們需要計算圖4中的幅值A(chǔ)(如圖5)。
需要注意的有兩點:
a). 我們不需要考慮窗函數能量修正系數。
b). 取不同的頻率間隔△f,可以得到各頻率下不同的幅值A(chǔ),但不影響最終疊加成的時域信號。

圖4

圖5
3. 分配給各頻率的幅值是固定的A,相位是均勻隨機分布。
相當于將圖1或圖2的頻率取得更密一點。
4. 疊加各頻率下的正弦/余弦信號。

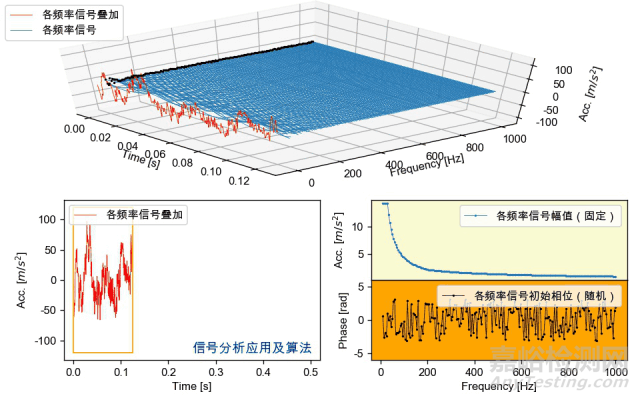

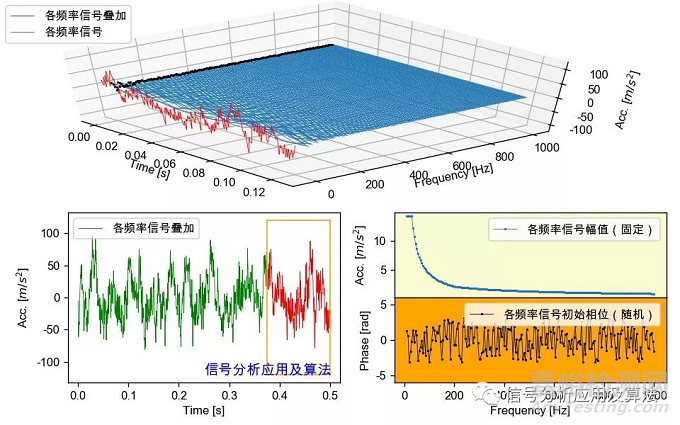

得到的隨機信號如動圖6,圖7

圖6
圖7

以上是已知功率譜密度曲線PSD,如何得到時域上隨機信號的大概過程。
03
—
隨機信號的頻譜分析
接下來,振動臺上的隨機信號是如何作頻譜分析的呢?

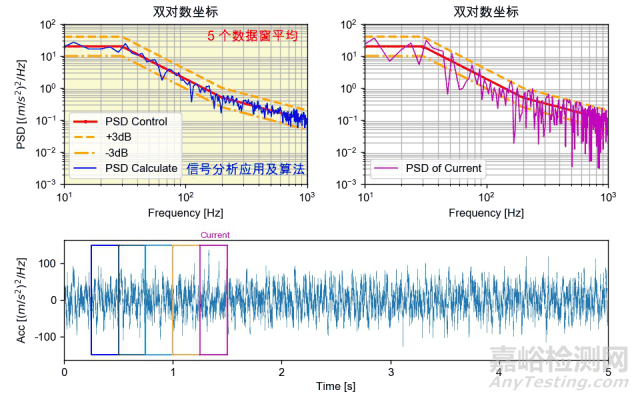

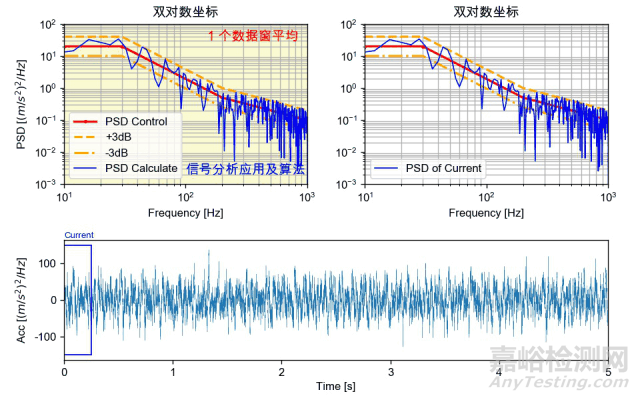

1. 單個數據窗的頻譜分析得到的PSD譜線和控制曲線差別很大,見圖8中的PSD of Current,只有對多個數據窗作平均后才能得到接近控制曲線的PSD譜線。
2. 在振動臺的控制系統中,平均次數在DOF參數中設置,圖8,圖9中設置的平均次數為5。
3. 剛開始平均計算的時候,平均的數據窗數量還沒有達到設置的值,所以平均后的PSD和控制曲線偏差略大(見圖8)。
4. 當達到平均的數據窗數量后,平均后的PSD和控制曲線偏差較?。ㄒ妶D9)。

圖8

圖9
03
—
隨機信號的RMS值
隨機信號的分析一般分為:時域和頻域。從能量的角度來看,不論是時域還是頻域,都應該具有相同的能量。
所以,PSD譜線在橫坐標為f的坐標下,包絡的面積S開根號即為RMS值,該RMS值即是隨機信號在時域上的平均有效值。

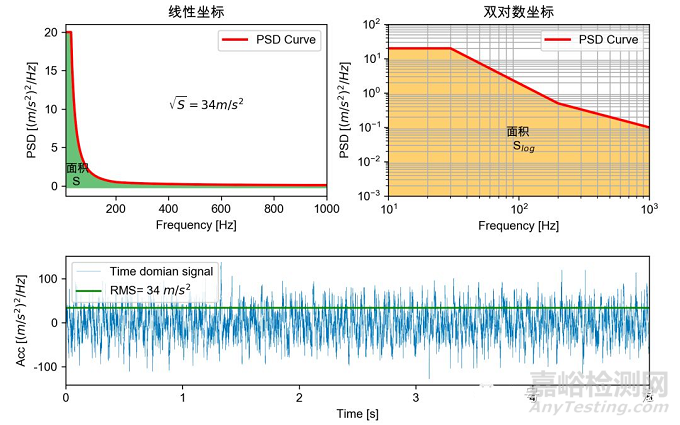

圖10左上角的綠色部分的面積S開根號,和圖10下圖的時域信號的RMS值相等。
需要注意的是:
圖10右上角橙色部分的面積Slog應該和左上角綠色部分面積S相等,但由于其是雙對數坐標,其面積Slog往往不像圖中展示的那么容易計算。

圖10
04
—
隨機信號的概率密度

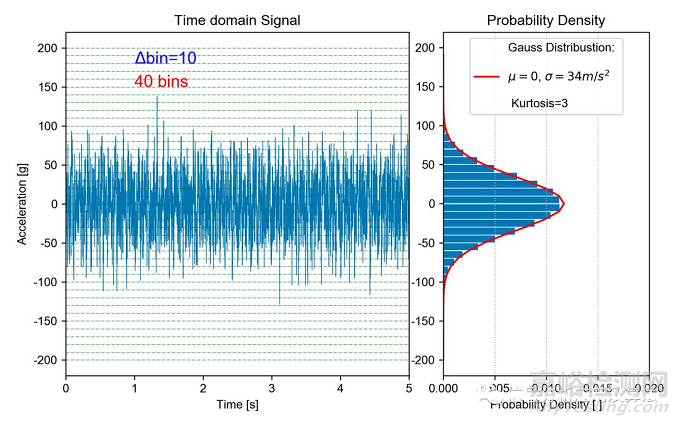

如果隨機信號的初始相位沒有經過刻意設計,那么其概率密度曲線即為均值為μ=0,標準差σ=RMS的正態分布,如圖11。

圖11
如果隨機信號對初始相位進行刻意設計,可以得到非高斯分布。
峰度系數Kurtosis用來表示該概率密度曲線的陡峭程度。
如果是正態分布,則Kurtosis=3 (有些標準以3為基準,設置正態分布Kurtosis=0)

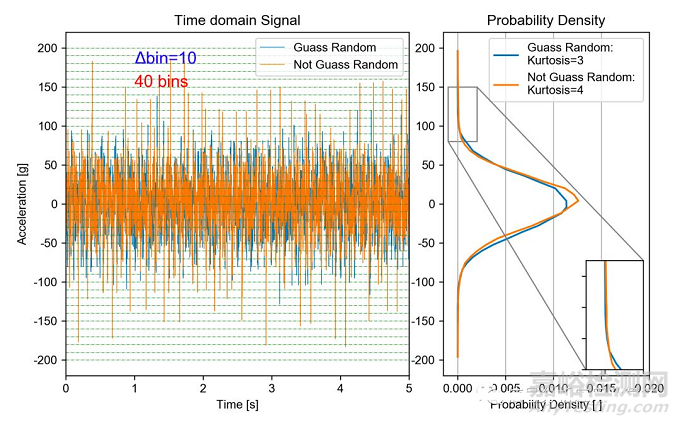

圖12中有兩個隨機信號,藍色和橙色曲線的PSD相同,RMS相同。只是因為對初始相位的不同設計而會產生不同的概率密度曲線。
相對于藍色曲線(正態分布,Kurtosis=3),橙色曲線小量級和大量級的出現概率較高,本例中橙色隨機信號Kurtosis=4(有些標準以3為基準,則該曲線Kurtosis=1)。

圖12
以上,是對振動耐久試驗中寬頻隨機的簡單介紹,后面將介紹一下正弦疊加隨機。
