0、統計數據
我國“七五”、“八五”期間某項目中的25種電子設備，在綜合環境應力的可靠性試驗中暴露出109個關聯責任故障，對其進行統計分析后發現，在50h內發生的故障占總數的48.62%，在100h內發生的故障占故障總數的64.2%（摘自《組件溫度篩選應力的確定方法》2003 信息產業部電子第五研究所莊文青）。“十一五”期間，某種電子產品一個批次的98部設備在試驗階段發生290起質量事件，審理報告263份，總結質量問題79件（摘自《組件類產品環境應力篩選試驗研究與應用》 2010 電科13所李永）。

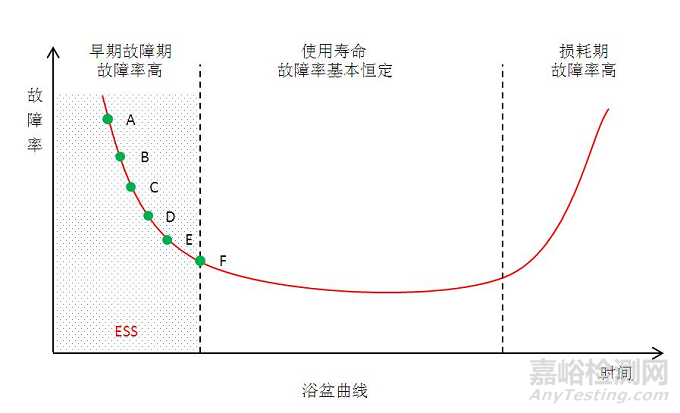

產品的大量早期失效說明進行適當?shù)沫h(huán)境應力篩選是必要的。
1、標準
早在1950年代，環境應力篩選的概念以電子產品老煉方法的形式提出，所加應力有高溫、溫度循環等，到1970年代發展成當今廣義的環境應力篩選。美國海軍在1979年頒布了《NAVMAT-P9492生產篩選試驗大綱》，該試驗大綱規定了標準的隨機振動試驗和按產品復雜度進行的溫度循環試驗，該大綱方法的推廣應用，收到了驚人的效果，產品使用可靠性得到了成倍的增長。
（我國）航天型號產品最早引入NAVMAT-P9492，1987年航天工業部參照NAVMAT-P9492，結合當時產品工藝水平及設備水平等實際情況，制定并頒布了部標QJ 1147《電子產品環境應力篩選方法》，在型號產品中應用取得良好效果。我國在1990年和1993年相繼頒布了兩個環境應力篩選標準，即GJB1032-90《電子產品環境應力篩選方法》和GJB/ 34-93《電子產品定量環境應力篩選指南》，這兩個標準成為我國開展常規環境常規應力篩選和定量環境應力篩選的基礎。進行環境應力篩選的主要依據是GJB 1032-90。（摘自《環境應力篩選技術應用研究》 2010 中國航天科工集團防御技術研究院饒枝建）
其中環境應力常規篩選是目前應用最廣泛的篩選方法，它以剔除早期故障為目標，不要求篩選結果與產品可靠性目標和成本閾值建立定量關系。典型的常規篩選標準有GJB 1032-90《電子產品環境應力篩選方法》（對應美軍標準MIL-STD-2164（1985））、QJ 3138-2001《航天產品環境應力篩選指南》、HB/Z 213-1992《電子設備環境應力篩選指南》（對應IES（1990）組件環境應力篩選指南）和美軍標MIL-HDBK-2164A《電子設備環境應力篩選工序》等。這些標準已經在工程實踐中得到廣泛的應用，對提高產品可靠性發揮了重要作用。
2、篩選應力
典型的環境應力篩選應力有：恒定高溫、溫度循環（可細分為慢速溫變和快速溫變）、溫度沖擊和掃頻振動、隨機振動，以及組合應力等。

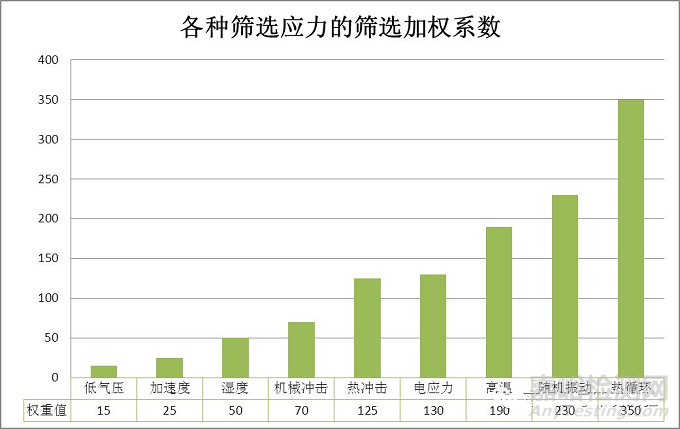

根據美國人的調查，各種篩選應力的篩選加權系數為：低氣壓為15，加速度為25，濕度為50，機械沖擊為70，熱沖擊為125，電應力為130，高溫為190，隨機振動為230，熱循環為350，因上，最有效的篩選應力為熱循環及隨機振動。據報導，熱循環可以暴露產品缺陷的2/3，隨機振動可以暴露產品缺陷的1/3。美國有關環境應力篩選的標準或文件都采用這兩種應力（詳情本文略）。（摘自《環境應力篩選技術淺談》 1990 機電部五所曾紀科）

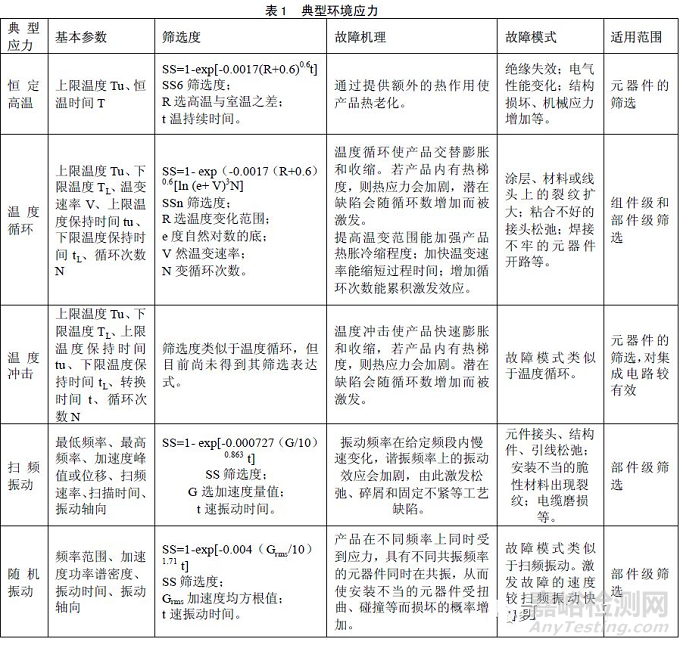

（摘自《環境應力篩選中的應力解析》2016 615 朱慧麗，萬會兵）
|
篩選應力的有效性 |
|
|
應力 |
篩選的有效性 |
|
熱循環 |
在組件級上應用極有效，可暴露元器件和印制板缺陷、焊接缺陷、容差漂移、電性能失調等。 |
|
加電的高溫老煉 |
在組件級上應用有效，可暴露與時間的應力有關的元器件與工藝過程的缺陷 |
|
隨機振動 |
在設備級上應用很有產，能暴露元器件和印制板的缺陷、焊接缺陷、連接器的接觸問題、間歇工作、硬件松動和結構問題。 |
|
高溫貯存 |
是一種花錢較少的篩選方法，可在組件設備級上進行，可暴露與時間有關的或與靜止應力有關的缺陷。 |
|
熱沖擊 |
可在元器件或級件級上應用，可暴露由于潮濕或機械應力造成的裂縫、剝離和電性能變化。 |
|
固定頻率正弦振動 |
可在組件、設備級上應用，可暴露硬件松動、連接器的接觸問題和間歇工作。 |
|
（摘自《環境應力篩選技術淺談》 1990 機電部五所曾紀科） |
|
據統計，產品故障中溫度環境占40%，振動占27%。通過設計合理的溫度和振動應力組合可以有效剔除產品大部分潛在缺陷，因此，無論是現在使用的ESS方法，還是新興的高加速應力篩選（HASS）方法，主要使用都是溫度應力和振動應力。
|
ESS激發出的主要缺陷及故障模式 |
|
|
溫度循環激發出的主要缺陷及故障模式 |
振動激發出的主要缺陷及故障模式 |
|
1） 使涂層、材料或線頭上各種微裂紋擴大； 2） 使粘接不好的接頭松弛； 3） 使螺釘連接或鉚接不當?shù)慕宇^松弛；、 4） 使機械張力不足的壓配接頭接頭松弛； 5） 使質量差的焊點接觸電阻加大或造成開路； 6） 粒子污染； 7） 密封失效等。 |
1） 結構部件、引線或元器件接頭產生疲勞； 2） 電纜磨損，如松弛的電纜處在尖銳結構缺陷上； 3） 制造不當?shù)穆葆斀宇^松弛； 4） 有缺陷的連接器接觸不良； 5） 安裝不當?shù)募呻娐放c插座脫離； 6） 不良焊接點脫焊或接觸不良； 7） 運動部件的疲勞損傷； 8） 安裝不當?shù)拇嘈越^緣材料出現裂紋等。 |
|
（摘自《環境應力篩選技術應用研究》 2010 中國航天科工集團防御技術研究院饒枝建） |
|
2.1 溫度循環機理
溫度循環的機理主要是熱應力和熱疲勞。電子產品由各類元器件組成，而元器件由不同材料組成，這些材料的熱膨脹系數不同，溫度變化時，不同材料交界間就會產生壓縮或拉伸應力，即熱應力。當熱應力達到一定程度后會器件產生破壞作用，造成破壞性失效。此外，某些器件在工作時所產生的熱循環在具有不同熱膨脹系數的材料之間會產生周期性的切向應力，這種應力的反復作用導致界面處材料的疲勞和界面結合的損傷，使器件特性裂化，這就是熱疲勞失效。
溫度循環對剔除早期失效產品之所以效率高，是因?yàn)橛休^高的熱應力和熱疲勞的交互作用同時加在電子組件上。當電子產品經受溫度循環時，內部膨脹和收縮產生熱應力和應變就會加劇，在產品具有潛在缺陷的地方會起到應力提升的作用，隨著溫度循環的加載使缺陷長大，最終變?yōu)楣收隙话l(fā)現。
|
溫度循環誘發的故障模式 |
|
|
缺陷類型 |
缺陷類型 |
|
參數漂移； 電路穩定性； 電路板缺陷； 電路板開路、短路、分層等； 電路板腐蝕； 電路板裂紋； 過孔缺陷； 化學污染； 元器件缺陷； 元器件松動、裝配不當或公差問題； 焊點缺陷； |
變形； 連線松脫； 電線掉頭、連接不好等； 接觸不良； 粘接不牢； 堅固件缺陷； 電遷移； 熱匹配； 浪涌電流； 金屬氧化； 密封失效。 |
|
（摘自《環境應力篩選的缺陷分析》北京遙感設備研究所許秋滿，李庚雨，童雨，饒枝建） |
|
2.2溫度循環篩選的基本參數
溫度循環篩選的基本參數包括：上限溫度,下限溫度，溫度變化范圍,溫度變化率，上限保溫時間，下限保溫時間，溫度保持時間,循環次數等。
2.3溫變速率
對于溫度循環則屬熱疲勞性質，Stephen A Smithson先生在《效率與經濟性》一文中也給出了類似的效果，若以兩個不同的溫變率為例，一個5度/min，另一個強化到40度/min，則它們的疲勞壽命效率比為4400：1，對其他溫變率的情況見下表：
|
溫變率℃/min |
5 |
10 |
15 |
20 |
30 |
40 |
|
循環數 |
400 |
55 |
17 |
7 |
2.2 |
1 |
|
min/每循環 |
66 |
33 |
22 |
16.5 |
11 |
8 |
|
總時間h |
440 |
30 |
6 |
1.9 |
0.4 |
0.1 |
StephenA Smithson Effectiveness andeconomics-yardsticks for ESS decisions. Proceedings of the Institute ofEnvironmental Sciences 1990.

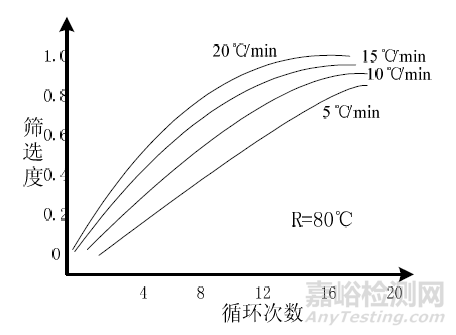

溫度循環篩選度曲線
溫度變化速率越快，篩選度越大，但這種差距隨著循環數的增加而減小。
GJB1032中對溫度變化速率的規定是“試驗箱的平均溫度變化速率小于5℃/min的篩選度與10℃/min、15℃/min的篩選度相差不大，出于經濟性的考慮，環境應力篩選一般可選取5℃/min的溫度變化速率。
若要用較短時間、較少循環數來完成產品篩選，而可用提高溫度變化速率或提高溫度變化范圍的方法來實現。
許多機載設備可靠性鑒定試驗中溫變速率都已達到了10℃/min以上，國外大量的實踐證明，溫變率增大有利于潛在缺陷的暴露。
3 振動應力
|
隨機振動誘發的故障模式 |
|
|
缺陷類型 |
缺陷類型 |
|
電路板開、短路； 元器件裝配不當或松脫； 相鄰元器件短路； 元器件管腳、導線斷裂或缺陷； IC插座缺陷； 虛焊、開焊、接觸不良等焊接缺陷； 粘結不牢； |
連線松脫或連接不好； 硬件松脫； 堅固件或護墊松動； 晶體缺陷； 機械缺陷； 包裝缺陷； 多余物等； 摩擦。 |
|
（摘自《環境應力篩選的缺陷分析》北京遙感設備研究所許秋滿，李庚雨，童雨，饒枝建） |
|

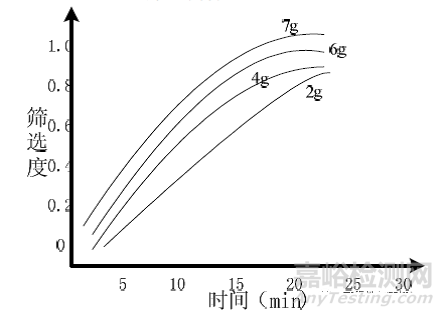

隨機振動篩選度特性
加速度量值越大，篩選度效果越好，但這種差距隨著振動時間的增加而減小。
由于出于經濟與實際操作性方面的考慮，GJB 1032中規定振動時間為5min~10min。由于振動時間較短，GJB1032中建議使用總均方根值（Grms）為6.06g的隨機振動。
4 被篩選對象的組裝等級
ESS可以在元器件、組件、單元或設備（系統）4個產品組裝等級上進行，由于任何一級組裝和加工都會產生新的引入缺陷，因此，為徹底消除早期故障，任何一級上的篩選都不能代替高一等級上進行的篩選。在每個產品組裝等級上均安排ESS，在費用和生產周期上往往是不現實的，這就需要在設計ESS大綱時科學、合理地確定被篩選對象的組裝等級。
下表是國際環境科學與技術協會（IEST）提供的基線方案，這一方案可以作為確定不同層次產品篩選方案的依據。從表中可以看出低層次產品可以選擇較高的溫變率和較大的溫度范圍，但往往由于其檢測手段不足，難以進行通電篩選……（摘自《環境應力篩選技術及其應用問題分析》 2006 中國一航六一八所張露）
|
應力類型 |
應力參數和其他要求 |
組裝等級 |
||
|
組件、部件 |
系統 |
|||
|
溫度循環 |
溫度范圍℃ |
-55~+85 |
-55~+70 |
|
|
試驗箱空氣溫度變化速率（℃/min） |
15 |
5 |
||
|
上、下限溫度下的持續時間 |
達到溫度穩定的時間加5min或性能測試時間（長者為準） |
達到溫度穩定的時間加5min或性能測試時間（長者為準） |
||
|
循環次數 |
20~40 |
10-20 |
||
|
通電/斷電/工作 |
不通電 |
從低溫升向高溫和高溫保溫期間，應通電并檢測性能，工作時處于最大電源負載狀態，高溫向低溫下降且在低溫達到溫度穩定以前，應斷電。在高低溫溫度穩定后應通斷電源各三次。 |
||
|
性能監測 |
一般不進行 |
進行 |
||
|
隨機振動 |
加速度功率譜密度 （均方根值Grms） |
一般不進行振動篩選 |
0.04 （6.06） |
|
|
頻率范圍 Hz |
20~2000 |
|||
|
振動軸向數 （逐次或同時施加） |
3（一般） |
|||
|
振動持續時間min |
各軸依次激勵 |
5~10 |
||
|
各軸同時激勵 |
10 |
|||
|
通電/斷電工作 |
通電 |
|||
|
性能監測 |
進行 |
|||
|
摘自《環境應力篩選技術及其應用問題分析》 2006 中國一航六一八所張露 |
||||
來源：可靠性與環境試驗
