電子器件可靠性評估是指對電子器件產品、半成品或模擬樣片(各種測試結構圖形)，通過各種可靠性評價方法，如可靠性試驗、加速壽命試驗和快速評價技術等，并運用數理統計工具和有關模擬仿真軟件來評定其壽命、失效率或可靠性質量等級。

不同領域的電子器件可能采用的可靠性標準不一樣，本文分享被光電子器件行業廣泛采納的可靠性標準 GR-468-CORE-Issue2，了解一下標準中關于光電子器件可靠性認證與評估相關知識內容。

 一、可靠性認證項目

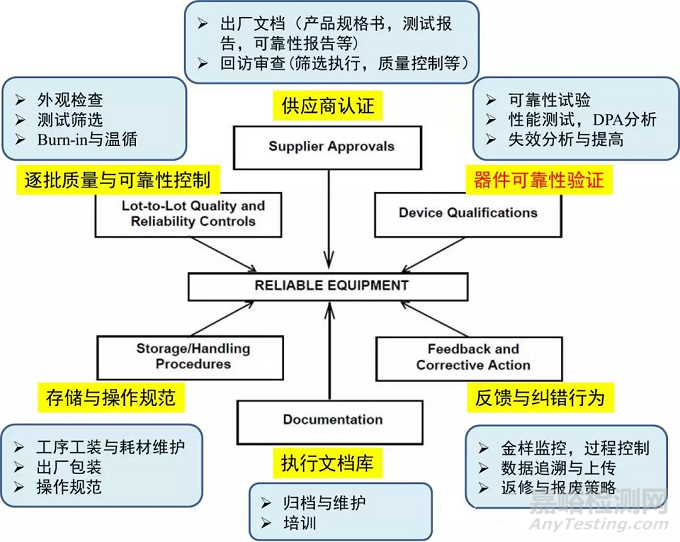

     圖一顯示了GR468中提到可靠性認證的六個基本項目，這些項目除器件可靠性驗證外，其他五項均與生產的標準化作業直接相關，目的是通過制程控制來保障產品可靠性。這與精益六西格瑪原則中的控制理念異曲同工。圖1分別對這六個項目所涉及到的主要內容進行了說明。

圖1

     在可靠性認證六個基本項目中，如要高質量地去執行它們，有3個關鍵點需要特別注意：

   （1）穩定的工藝參數：根據以往經驗，絕大多數的失效案例與制造工藝直接相關；設備的遷移，工藝參數的微調均需要通過試驗來驗證可靠性。成熟、穩定工藝是產品可靠性重要保障。

   （2）可信任的測試系統：測試是攔截失效品的有效途徑，因此，測試系統的置信度非常關鍵。測試系統是否可靠需要經過GR&R（重復性與再現性）試驗檢驗，且測試系統投入生產后需堅決執行金樣監控與過程控制。

   （3）有效且無損的篩選：偶爾存在某些失效，我們?cè)诠に嚮驕y(cè)試中沒有辦法去控制或攔截它，即便我們清楚其根因。這需要制定更加有效的篩選策略——加大應力，加速失效品損耗（如溫循或老化）。同時，我們需要通過可靠性試驗去認真評估該策略的有效性（失效樣品）與非破壞性（正常樣品）。

二、可靠性試驗項目

      上述六個項目中，器件可靠性驗證是最重要的一個項目，而可靠性試驗是器件可靠性驗證項目的必要手段。GR468對光電子器件可靠性試驗的執行程序與主要項目（測試項，試驗條件，樣本量等）進行了說明。基于實踐，我們對可靠性試驗的執行程序與試驗項目進行了歸納整理（請見圖2）。更詳細內容，請參考GR-468-CORE-Issue 2。

需要注意的是：可靠性試驗的所有加載條件（溫度，電壓等）需要應用方—客戶代表進行拉通對齊。

圖2

三、可靠性結果評價

    近年來，統計分析在制造行業獲得推崇與應用，催生了六西格瑪法則，DOE，SPC等一系列概念。概率、方差分析與相關性分析的引入可以大大縮短制造周期與成本。同理，為降低可靠性試驗周期與成本，概率分析被應用于可靠性評估。

試驗樣品與置信度

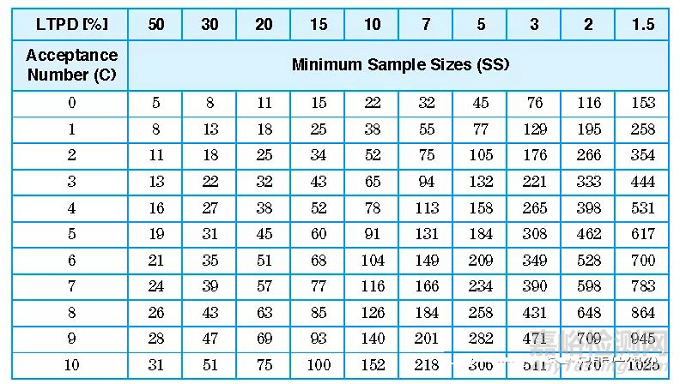

     根據GR468，不同置信度水平，器件應力測試對樣品量需求不同。表1展示了不同LTPD（容許缺陷度，與置信度相反）對應的取樣數量與允許失效數目。以高溫帶電老化試驗為例，如果試驗結果達到80%置信度（20% LTPD），我們至少需要11個樣品且試驗結果為0失效；或者18個樣品存在1個失效。如不能滿足，可靠性認證試驗宣告失敗。

     根據經驗，光電子芯片類一般要求90%的置信度，即22個樣品有0失效，38個允許1個失效；光電子器件或模塊一般要求80%置信度，即11個樣品有0個失效，18個允許有1個失效。

表1

工作壽命與失效率

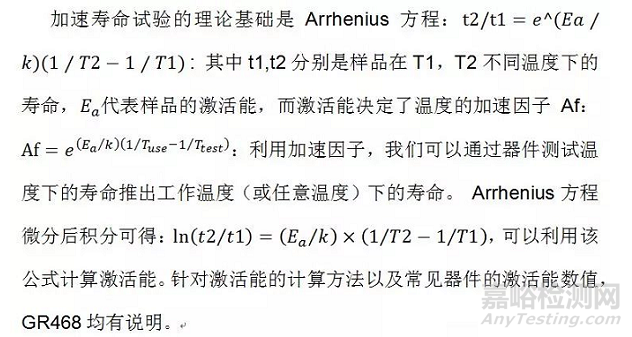

      一般電信級應用要求光器件的工作壽命是20年，二十年累積失效率：<100Fits。加速老化試驗，是通過提高應力，用2000Hr的試驗結果推算器件的工作壽命。然后選擇恰當?shù)母怕史植既ビ?jì)算器件的失效率。

這其中涉及兩個模型，一個是針對單個器件性能退化的壽命外推模型，一個是針對于所有器件的累積失效的概率分布模型。推算壽命與失效率時，兩個模型的選擇非常重要。針對這兩個模型以及后面失效率具體計算方法有機會再詳細介紹，這里不做贅述。

    MTBF（平均故障間隔）與FR（失效率）是評估器件故障率的兩個指標。這兩個參數是緊密相關的。從客戶角度，一般會選擇失效率作為出廠指標。失效率的常用單位是Fit（1Fit 指10^9h 內，出現一次故障）。

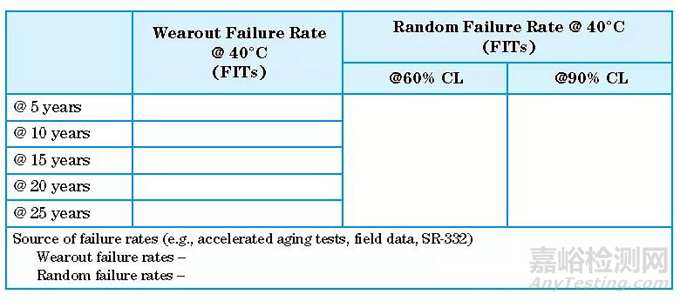

      產品生命周期內有兩種失效模式：wear-out失效以及random失效。兩種失效模式的表現形式有所不同，其對應概率分布函數也不相同。wear-out累積失效率指的是器件性能隨時間累積的逐步退化，與樣本量多少?zèng)]有強相關；而random的累積失效率一般包含60% &90%兩個置信度，與時間累積沒有關聯性，其計算結果與樣本量*老化時間以及器件失效數量強相關，因此計算random FR 需要投入大量的樣本進行試驗。一般情況下，產品發貨前，這兩個失效率的結果都需要反饋給客戶。表2為產品可靠性報告中需呈現的失效率表格（來自GR468標準）。

表2
