掃描電子顯微鏡在光伏原輔材料檢驗中的應用

嘉峪檢測網        2019-06-12 17:11

在材料檢驗和分析工作中,顯微分析是重要的手段之一,常見的顯微分析儀器有光學顯微鏡和電子顯微鏡。光學顯微鏡利用的是光學信號,光源是可見光,由于受到光源波長的影響,其放大倍數受到限制,通常只能放大至1000倍左右。而掃描電子顯微鏡(SEM)利用的是靜止或在樣品表面進行光柵掃描的一束精細聚焦的電子束轟擊樣品表面,產生各種信號,如二次電子、背散射電子、俄歇電子、特征射線及不同能量的光子等,利用電磁透鏡系統成像,對固體材料進行分析。由于SEM具有高分辨、大景深等特性,其在生物、地質、固體物理、電子及材料科學等領域的研究和分析工作中具有重要作用。



隨著太陽能光伏產業的發展,光伏原輔材料的檢驗和分析工作也逐漸深入。掃描電子顯微分析作為重要的分析方法之一,在光伏原輔材料的常規檢驗、研究開發、失效分析等領域發揮著重要作用。



筆者以鍍膜玻璃、硅片、焊帶、背板等光伏原輔材料為例,采用SEM對各種材料進行分析,以展示SEM在鍍膜玻璃膜層結構觀察、膜厚測量、硅片表面形貌及間距分析、焊帶表面微觀分析、背板類型分辨、各層厚度測量等方面的重要應用。



試樣制備與試驗方法



1、試樣制備

光伏原輔材料是組成光伏組件及系統的各種材料的統稱,通常包括鍍膜玻璃、EVA(乙烯-醋酸乙烯酯共聚物)膠膜、電池片(硅片、漿料)、焊帶、背板、邊框、支架等,結構如圖1所示。

掃描電子顯微鏡在光伏原輔材料檢驗中的應用

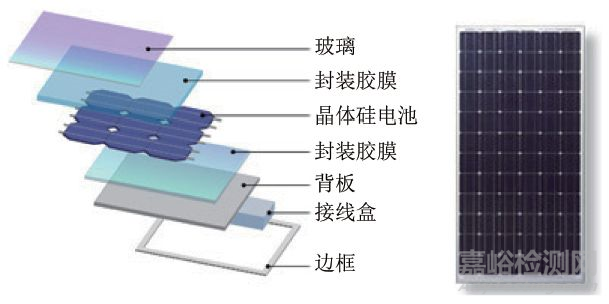

圖1 光伏組件及原輔材料結構圖



該次試驗分別選取鍍膜玻璃、電池片、焊帶、背板為試驗樣品。選取鍍膜玻璃鋼化片,用實驗室榔頭敲擊玻璃邊緣,取玻璃中間位置處的碎片2片,分別用于觀察膜層表面及橫截面形貌。鍍膜玻璃試樣經過超聲清洗烘干后,固定于樣品臺上,由于試樣導電性差,需用離子濺射儀進行噴金處理,噴金靶材為鉑。取印刷燒結處理后的電池片,截取橫截面試樣固定于樣品臺上,用于觀察硅片的橫截面形貌。截取適量焊帶試樣固定于樣品臺上,用于觀察其表面涂層的形貌。



選取兩種不同的復合型背板,分別切取適量試樣進行鑲嵌、研磨、拋光,再將鑲嵌后的樣品用純水和酒精依次清洗烘干。鑲嵌時將試樣垂直放置,使試樣橫截面位于鑲嵌樣的表面。將烘干后的試樣固定在樣品臺上,用離子濺射儀進行噴金處理。



2、試驗方法

試驗儀器有:德國蔡司的Sigma型場發射掃描電子顯微鏡,配備樣品室二次電子探測器(SE2)、鏡筒內二次電子探測器(Inlens)、背散射電子探測器(EBSD)及能譜儀(EDS),其中SE2和Inlens均用于形貌觀察,但I(xiàn)nlens信號更貼近表面,更適宜高倍近距離觀察微觀形貌;北京意力博通技術發展有限公司的ETD-2000型離子濺射儀,濺射靶材為鉑。



測試條件為:鍍膜玻璃試樣測試時加速電壓為5kV,工作距離為5mm左右,選用Inlens;其余試樣測試時加速電壓為20kV,工作距離為10mm左右,選用SE2。



試驗結果與討論

1、鍍膜玻璃膜層微觀分析

鍍膜玻璃也稱為減反射膜玻璃,即在玻璃的表面鍍制一層或多層的減反射膜,用于減少光伏組件表面的光反射損失,增加光的透射,從而提高光伏組件的發電效率。然而,采用不同鍍膜液及鍍膜工藝制備的鍍膜玻璃性能各不相同,膜層結構及厚度不同,從而光學性能及耐環境老化性能也各不相同。采用SEM對鍍膜玻璃膜層表面及橫截面微觀形貌進行觀察,結果如圖2所示。

掃描電子顯微鏡在光伏原輔材料檢驗中的應用

圖2 鍍膜玻璃的微觀形貌



從圖2可以看出:膜層表面存在均勻分布的孔隙,其尺寸為50~300nm;橫截面形貌可見其膜層內部也存在一定孔隙,整體呈現顆粒堆積狀,膜層厚度均勻,測量其厚度約為140nm。

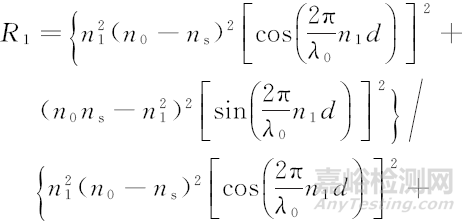

根據薄膜干涉原理,當光射到媒質的分界面上時,在一般情況下反射光和折射光同時存在。理論研究指出,在垂直入射的情況下,單層膜的反射率R1為

掃描電子顯微鏡在光伏原輔材料檢驗中的應用

掃描電子顯微鏡在光伏原輔材料檢驗中的應用

 式中:n1為膜的折射率;n0,ns分別為膜兩側媒質的折射率;λ0為入射波波長;d為膜的厚度。



當膜的光學厚度為λ0/4的奇數倍、光垂直入射于膜上時,上表面和下表面反射光的強度相等,位相相反,產生相消干涉,使反射光消失,透射光增強。試驗采用的鍍膜玻璃膜層主要成分為SiO2,其折射率為1.63,玻璃的折射率為1.52,空氣的折射率約為1,根據理論計算其單層膜厚度約為120nm。然而實際生產中,由于膜層結構的影響,膜層存在一定孔隙,其折射率發生變化,因此膜層厚度為100~150nm。大量試驗數據表明,未鍍膜太陽能超白壓花玻璃原片的太陽光有效透射比一般為91.5%~92.0%,鍍膜后太陽光有效透射比一般為93.5%~94.0%,鍍膜后太陽光有效透射比增加約2%。



2、硅片表面形貌觀察



電池片在有光照的情況下發生光生伏特效應,是光伏組件發電的關鍵部位,而其中發電原料來自于硅片,硅片的性能及處理工藝直接影響電池片的性能。



分別截取金剛線切割未制絨單晶硅片及制絨后單晶硅片試樣,按照ASTM E424-71(Reapproved2001)測試其各自在太陽光波長范圍內(380~1100nm)的反射率,結果如圖3所示。

掃描電子顯微鏡在光伏原輔材料檢驗中的應用

圖3 不同硅片試樣的反射率



統計數據顯示,未制絨硅片試樣的反射率為37.06%,制絨后硅片試樣的反射率為16.86%,可見制絨后硅片試樣比未制絨硅片試樣的反射率下降20.20%。



利用SEM對未制絨硅片試樣及制絨后硅片試樣的橫截面微觀形貌進行觀察,結果如圖4所示。

掃描電子顯微鏡在光伏原輔材料檢驗中的應用

圖4 不同硅片的微觀形貌



由圖4可見:未制絨硅片試樣表面整體平整,僅邊緣處有數微米深的損傷層,損傷層一般由切割工藝導致;制絨后硅片試樣表面形成了均勻分布的山峰狀金字塔結構。硅片表面制絨是利用硅的各向異性腐蝕性,在表面形成四面方錐體金字塔結構。入射光在經過表面的金字塔結構時發生多次反射和折射,增加了光的吸收,減少了光的反射,從而可以提高電池的短路電流和轉換效率。



3、焊帶表面微觀分析

光伏焊帶又稱涂錫銅帶,用于電池片之間的連接將電流導出,主要包含匯流帶和互聯帶。目前使用的焊帶一般是在金屬基材上連續均勻涂覆一層低熔點的金屬或合金,基材主要為銅,涂層焊料通常為錫鉛焊料或無鉛焊料。由于錫鉛焊料的焊接性能好且價格相對較低,所以目前多使用錫鉛焊料作為涂層焊料。



分別取外觀平整光亮的匯流帶及目測有凸點不光潔平整的匯流帶試樣,使用SEM對其表面形貌進行觀察,如圖5所示。

掃描電子顯微鏡在光伏原輔材料檢驗中的應用

圖5 焊帶錫鉛層表面形貌



從圖5可以看出:外觀不光潔平整試樣表面的錫鉛涂層存在較多凸起,且凸起位置均為淺色區域;外觀平整試樣表面均勻,淺色區域與深色區域呈彌散分布,有部分?jǐn)?shù)微米級的淺色區域存在。使用EDS探頭分別對深色區域和淺色區域進行成分分析發現:深色區域主要成分為錫元素,有少量鉛元素,為富錫相;淺色區域主要成分為鉛元素,有少量錫元素,為富鉛相,即外觀不光潔平整試樣的表面凸起處為富鉛相。



一般來說,錫鉛共晶組織為具有一定取向的錫相和鉛相的層片狀組織。但由于熱涂覆后錫鉛合金凝固時其固液相界面不平衡,層片組織被破壞,從而形成波浪狀、棒狀或球狀組織,形成富鉛相和富錫相。嚴重偏析會使焊帶產生外觀不均勻,并影響其焊接性能。



4、背板截面微觀分析及厚度測量



背板位于晶硅組件的背面(雙玻組件除外),是重要的封裝材料,具有良好的絕緣性和水氣阻隔性,從而對電池片起到保護作用。目前市場上主要有復合、涂覆和共擠3種類型背板,復合型背板的應用市場較為廣泛。復合型背板為多層復合結構,中間一般為聚酯薄膜(PET)層,外層為氟膜層(主要包括聚氟乙烯PVF、聚偏氟乙烯PVDF等),氟膜層和PET之間用膠水進行黏結。其中PET主要起到電氣絕緣、水氣阻隔、力學支撐等作用,氟膜層主要起到耐環境老化等作用。背板各復合層的厚度直接關系到其性能。



分別取雙面復合及單面復合的背板橫截面試樣進行測試,采用SEM對背板橫截面進行觀察,如圖6所示。

掃描電子顯微鏡在光伏原輔材料檢驗中的應用

圖6 復合型背板的橫截面形貌



由圖6可見:雙面復合試樣為在中間層的兩側通過膠水各黏附了一層氟膜層;單面復合試樣在中間層的一側通過膠水黏附了一層氟膜層,另一側為涂料層,且厚度較薄。根據背板橫截面掃描電鏡形貌可測量背板的各層厚度。



結論

使用掃描電子顯微鏡對光伏原輔材料的膜層進行結構觀察和膜厚測量,可結合鍍膜工藝進行研究,來提升鍍膜玻璃的各項性能。使用掃描電子顯微鏡研究了硅片表面的金字塔結構形貌及間距、制絨工藝與電池片轉換效率三者之間的關系,可通過優化工藝改善電池片的性能。使用掃描電子顯微鏡對焊帶表面的錫鉛偏析情況進行了觀察,可對焊帶的性能進行評估。使用掃描電子顯微鏡對背板進行了微觀分析,可分辨背板類型,測量各層厚度,可為背板驗貨及鑒定等工作提供直接證據。



在光伏原輔材料的檢驗和研究工作中合理使用掃描電子顯微鏡,不僅能為既有的材料提供相關的測試方法和數據,還能為新材料開發提供新的檢驗方法。
