變壓器油的例行試驗包括擊穿電壓測量、介質損耗因素測量、含水量、含氣量測定及溶解氣體氣相色譜分析，本文主要講解變壓器油的含氣量測量方法。

1、試驗?zāi)康?/span>

變壓器油溶解空氣的能力很強，當空氣含量過高時，在注油和運行中易在油中形成氣泡，導致局部放電；即使溶解的空氣不產生氣泡，其中的氧氣也會加速油紙絕緣老化；因此變壓器油中的含氣量應控制在較低的范圍內；一般330kV級及以上產品進行此項試驗。

2、試驗方法

本導則推薦采用兩種含氣量測定方法，一種為真空壓差法，其方法按DL 423的規定；另一種為機械振蕩法，其不是標準測定方法。

2.1 真空壓差法

真空壓差法按如下要求：

2.1.1 試驗儀器是以真空壓差法為基礎的氣體含量測定儀，另外至少準備一支100mL玻璃針管用于取樣；

注：本導則推薦采用國產GCD-II型絕緣油含氣量測定儀，也可采用由上述儀器改造的、用真空表代替U形壓差計的儀器。

2.1.2 儀器出廠前應由制造單位精確標定，并將標定端口封死，故儀器在使用中如未發生玻璃件的整修，則不需要再標定；

2.1.3 試品按GB 7597規定的方法取樣；

2.1.4 試驗過程如下：

(1) 對脫氣室抽真空，當真空度低于13.33Pa時，切斷與真空泵的通路，保持15min，確認真空度無變化；

(2) 以樣品油30mL～50mL沖洗脫氣室內管壁后，排除清洗油，對于首次使用的儀器此步必不可少，否則正式進樣的體積會受到一定影響；

(3) 使油樣從噴嘴中成單滴（約每秒一滴）滴入脫氣室，注人油樣的多少，視油中含氣景的高低而定；若油中含氣量高，注人油樣可以少些，但最不得低于20mL；待穩定3min后準確讀出脫氣室中的油量(mL)和U形壓差計中的壓差p(mmHg)；根據標準或儀器說明書中給出的公式計算出油中含氣量。

2.2 機械振蕩法

機械搌蕩法按如下要求：

2.2.1 試驗儀器主要為自動脫氣振蕩儀，另需準備100mL玻璃針管若千支、5mL玻璃針管至少兩支；

2.2.2 本方法雖然方便快捷、簡單易行，但若不對所有針管的體積進行檢定就會明顯影響測量精確度，因此應用稱重法對針管表觀體積進行校正；

2.2.3 試品按GB 7597規定的方法取樣；

2.2.4 試驗過程如下：

(1) 排除100mL玻璃針管中多余的油樣，剩30mL；

(2) 用5mL玻璃針管抽取5mL空氣注人裝有試油的針管內，把此針管放人恒溫50℃的振蕩儀中振蕩20min，再靜放10min；

(3) 取出裝有試油的針管，冷卻至室溫；

(4) 用5mL玻璃針管取出剩余的氣體，記下體積V；

(5) 記錄當時的室溫t和大氣壓力p。

2.2.5 計算如下：

根據式(1)、式(2)和式(3)計算試油中的含氣量：

       X=11.5-(Vg/Vo)×100% ----------------------------------- (1)

       Vg=(5-V)×[(p×To)/(po×T)] ------------------------------- (2)

       Vo=30.0×(1-0.0008×t) ----------------------------------- (3)

式中：

       X——試油在標準狀態下的氣體百分含量，%；

       Vg——試油在室溫飽和狀態下所吸收的空氣換算成標準狀態下的體積，單位為mL；

       Vo——在室溫t、壓力p下30mL試油換算成標準狀態下的體積，單位為mL；

       V——試油在室溫下、5mL空氣中吸收飽和后的殘氣體積，單位為mL；

       p——試驗時的大氣壓力，單位為kPa；

       To——標準狀態時的絕對溫度，273.2K；

       po——標準狀態時的大氣壓力，101.3kPa

       T——試驗時的絕對溫度，(t+273.2)K；

       t——試驗時的室溫，單位為℃；

       11.5——變壓器油在標準狀態下的飽和含氣量，%；

       0.0008——變壓器的熱膨脹系數，單位為1/℃。

3、注意事項

注意事項按如下要求：

(1) 嚴格按取樣方法取，注意試樣本不能接觸空氣；

(2) 經常檢查玻璃針管、特別是100mL針管密況；

(3) 在確信待測試樣在標準狀況下飽和含氣量不是11.5%時，應慎用械振蕩法；或以試油的真實飽和含氣量代替11.5%進行計算。

4、試驗結果的判定

4.1 取兩次平行試驗結果的算術平均值為測定結果，兩次測定值之差應小于平均值的10%。

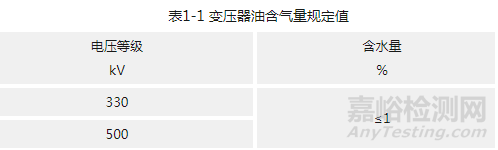

4.2 在合同沒有規定時，試驗結果的合格判定見表1-1。

4.3 在合同有規定時，按合同規定判定是否合格。
