一、室內、外方法的比較及數據分析

1.差異性比較

選用相同的被測對象與不同的測量方法，來評估分析光管模擬外業與實際室外法的檢定結果的差異性。

選用5臺被檢數字水準儀DiNi03，針對我院數字水準儀檢定裝置進行室內法檢測。檢定之前，需將被檢的數字水準儀光學角調校準確，或與基準水平線符合，以保證其光學角相同，從而保證光學照準得到一致的標高視線。還需檢定其補償器，確定其補償器的補償誤差合格，且補償器的特性穩定。數字水準儀檢定裝置，即雙平行光管按要求建立滿足準線偏差≤2″，并平行光管里內置標準條碼作為掃讀目標提供標準視線高讀數。

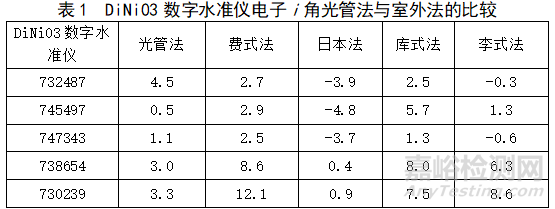

將被檢數字水準儀采用室內光管法，測量得到的電子角剩余誤差結果后，該數字水準儀不做電子角校正（未實施保存新值作為修正值）。隨后，將被檢數字水準儀與室外相應配套的因瓦條碼水準標尺按照相應費式法、日本法、庫式法及李式法要求，分別再次測量得到每一次電子角測量結果，數據如表1所示。

實驗數據表明，室內光管法得到的結果與室外法差距較大，電子i角正負號不相同，即實測的i角有仰角也有俯角，數值也偏差極大?？紤]到室外立尺有極大的外界影響因素，并不可預估且不好追溯影響原因，如若選擇在已知高程或相互標高的標點處測量會帶來更穩定的數值；再者，室外法選擇的配套條碼水準標尺，是作為標高的長度標準。因此，為避免因數字水準儀掃讀條碼分劃標準差引入的不確定度分量影響，實驗中應盡量選擇檢定合格的因瓦條碼水準標尺，且每次測量需保證標尺處于鉛垂位置。

2.平行光管法準確性驗證

采用徠卡數字水準儀（DNA03、LS15），針對平行光管法與費式法做重復性測量，以驗證平行光管法的性能是否準確。

（1）費式法

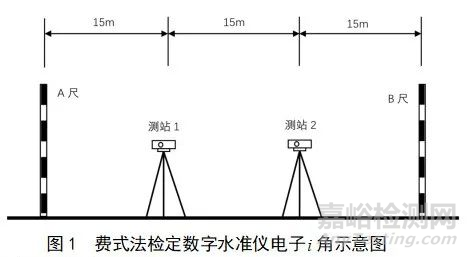

如圖1所示，在相距D=45m的距離兩端設置配套的條碼型水準標尺，將距離D均分為三等分，分別在距A、B條碼水準標尺15m 處設兩個儀器站，即測站1，測站2，則儀器角可按式（1）計算：

式中：i——數字水準儀電子視準軸誤差；hA——測站1中，數字水準儀瞄準A條碼水準標尺讀數得到標高讀數；hB——測站1中，數字水準儀瞄準B條碼水準標尺讀數得到標高讀數；hA＇——測站2中，數字水準儀瞄準A條碼水準標尺讀數得到標高讀數；hB＇——測站2中，數字水準儀瞄準B條碼水準標尺讀數得到標高讀數；ρ——206265″。

（2）我院數字水準儀檢定裝置原理

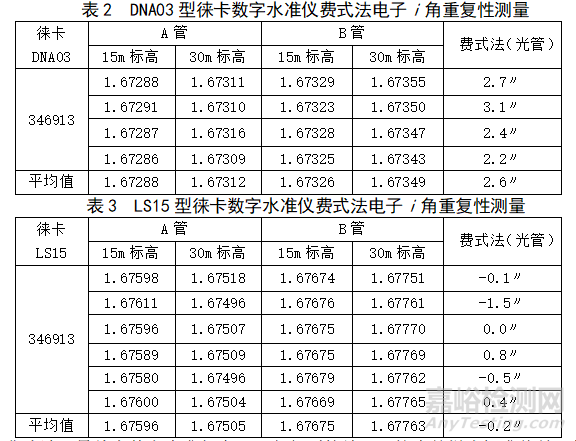

在平行光管中配置一帶有徠卡DNA系列標準條碼的分劃板，按照近點15m，遠點30m移動目標。其設立的檢定方法就是模擬費式法。將被檢的徠卡DNA03數字水準儀照準平行光管A管的近點15m,繼而旋轉數字水準儀180°，照準平行光管B管遠點30m，此為測站1的測量。接著模擬搬站，將被檢的徠卡DNA03數字水準儀照準B管近點15m，再次翻轉數字水準儀180°，照準A管30m，此為測站2。分別按照式（1）計算電子角，按照上述的測量方法對數字水準儀做6次重復性測量，數據如表2所示。LS15型徠卡數字水準儀費式電子i角重復性測量數據如表3所示。

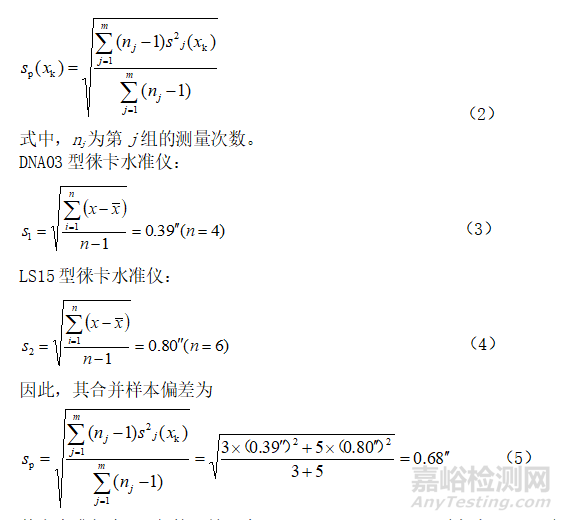

針對費式法測量徠卡數字水準儀電子i角得到的結果，按合并樣本標準偏差計算。由于選用2組徠卡數字水準儀測量，第一組測量n=4,第二組n=6,則應該采用方差的加權平均，權重為（nj-1），合并樣本標準差sp（xk）為

數字水準儀電子角的限差≤為15″，即MPEV=15″，則由式（5）可得：

經表2、表3數據分析可知，費式法得到的電子角剩余誤差均大致相等，偏離不大，按照費式法建立的水平基準線滿足≤2″, 經計算得到其合并樣本標準偏差sp=0.68＂≤5＂,滿足的要求，可認為檢定裝置穩定可靠，所建立的水平基準線性能可靠,提供的基準水平線可以滿足數字水準儀電子角和補償誤差的檢定需求。

二、結束語

數字水準儀檢定方法的選擇，一直是困擾測繪儀器檢定領域的一個焦點問題。JJG425-2003《水準儀檢定規程》提供了數字水準儀電子角的檢定方法，JJG（測繪）2101-2013《數字水準儀檢定規程》提出了將水準標尺聯測的方法來評定系統誤差，而GB/T 10156-2009《水準儀》則推薦使用室外法來獲得電子i角的測量結果。本文通過比較各檢定方法，參考借鑒國內外研究人員對數字水準儀所進行的大量研究，分析計算得到了電子角測量結果區別差異。隨著測繪儀器的發展，制造技術的不斷更新，數字水準儀的檢定必然會形成一個各行業公認且行之有效的準確判別方法，且為后續的數字水準儀比對方法的確立提供可靠的參考，這對確保測繪儀器的檢測質量有著十分重要的指導應用意義。
