　　目前市面上有多種測量長度的表類計量器具，儀器的多樣化讓測量更加方便，也提高了測量的準確度。對不同的計量設備，依據其特有的計量特性，應該用不同的方法對其進行檢定/校準。這些計量儀器中，目前有代表性的有如下三種:帶表千分尺、表式卡規、帶表卡規?，F(xiàn)就常用的這三類計量器具如何進行檢定/校準作如下介紹。

一

帶表千分尺

　　此帶表千分尺類似于杠桿千分尺，是用于測量小尺寸、準確度高的儀器。它由機械式比較儀、尺架和測微頭等部分組成，主要用于外尺寸的比較測量。對于它的計量檢定，主要從以下3個方面進行分析:測量面的平面度和平行度、帶表千分尺的比較儀和整體的示值誤差。首先，應保證實驗室的溫濕度條件滿足檢定的要求，帶表千分尺和檢定用的工具要等溫一段時間。檢定測量面的平面度和平行度時，用平面平晶和平行平晶以技術光波干涉法進行檢定。比較儀的檢定依據JJG39-2004 《機械式比較儀檢定規程》進行，用相應量塊、工作臺等計量器具，以比較測量的方法對各測量點展開檢定。將裝有球面測帽的表頭夾持在臂架上，工作臺上放置三珠工作臺或瑪瑙工作臺，調整其中心處于測量軸線上，然后以相應準確度等級的量塊每間隔10個分度進行一點檢定。檢定整體的示值誤差時，在測微頭25mm行程范圍內均勻分布的5個位置上，用量塊逐點進行測量。檢定時，先用下限尺寸量塊調整好零位，然后轉動微分筒，使測微頭上的示值分別處于各受檢點上，鎖緊測微螺桿后，將相應尺寸的量塊放入兩測量面間，在比較儀上讀出各點的示值誤差。

二

表式卡規

　　此類手持式高精度精密外徑卡規，是用于測量軸類直徑的精密量規，與指示表類測微儀配套使用，用相對測量的方法，得到待測件的外徑尺寸。目前還未出臺相應的計量校準規范，一般是先將指示表拆下單獨進行校準，待指示表檢定合格后，再裝上卡規架，用標準件對整體校準檢驗。首先，參照指示表的檢定規程JJG34-2008《指示表(指針式、數顯式) 檢定規程》對單獨的指示表進行檢定，檢定出的示值誤差判斷為合格之后，再將指示表裝夾到卡規架上。在校準前，應先對配套的兩組標準圓柱進行測量，得到大小兩組數據后，以其為標準。將卡規夾緊小尺寸對零，之后再夾緊大尺寸，調節到最佳測量位置，指示表上兩次讀數的差值為a，標準件兩尺寸的差值為b，從而得到帶表卡規的示值誤差Δ=a-b。判斷示值誤差是否滿足要求，從而判定該卡規能否正常使用。

三

帶表卡規

　　帶表卡規是利用杠桿傳動機構將量爪測頭的相對位移轉變?yōu)橹甘颈硎局档囊环N計量器具，可以測量內徑、外徑、內溝槽、外溝槽、板厚、壁厚和管厚尺寸。按其結構及用途分為帶表外卡規和帶表內卡規，前者用來測量外端長度尺寸，后者用來測量里端內徑尺寸。我們依據JJF1253-2010《帶表卡規校準規范》來對它進行校準。首先，在滿足溫濕度要求的環境下，被?？ㄒ?guī)和校準器具在室內平衡溫度的時間不少于2h。檢查外觀和各部分相互作用確定符合要求后進行校準。用分度值不超過0.1N的測力計在測量范圍下限和上限位置進行測量，取最大測量力與最小測量力之差即為測量力變化。示值誤差的獲得，用五等量塊與量塊內測量附件組成的內尺寸進行測量，至少應在測量范圍內均勻分布的5個位置上進行。校準時，應在測量范圍下限值調整好指示表的零位，然后依次校準其余的4個校準點。操作時，應注意尋找示值轉折點，用該點的指示表示值與相應量塊尺寸的差值，作為該帶表卡規的示值誤差。

四

簡要進行帶表卡規示值誤差測量結果的不確定度評估

　　1.測量方法

　　用五等量塊，對分度值為0.005mm、測量范圍為(10～15)mm的帶表卡規進行校準，其中量塊尺寸均選用各測量范圍的上限值進行分析評定。

　　2.建立數學模型

　　e=l_k-l_s，考慮校準時測量不確定度因素影響，則變換為e=l_k-l+LΔtδ_α-L_αδ_t式中:e——卡規示值誤差；l_k——卡規示值(20℃條件下) ；l_s——量塊的標稱值(20℃條件下)。

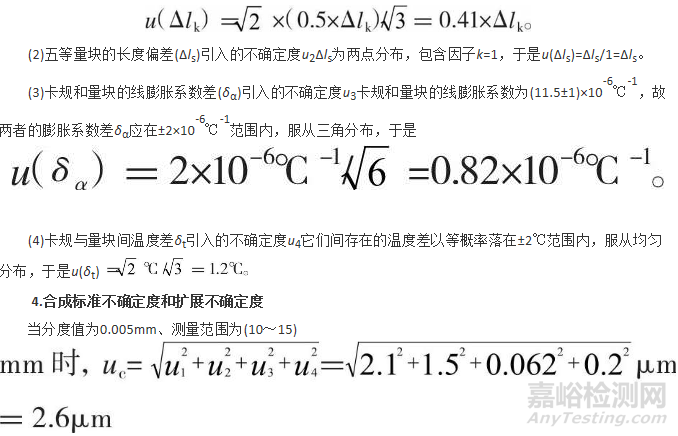

　　3.各項標準不確定度

　　(1)帶表卡規示值變動性(Δl_k)引入的不確定度u₁示值變動性(Δl_k)為均勻分布，對校準過程影響兩次，引入的標準不確定度

　　U=ku_c，取包含因子k=2，U=2×2.6≈5μm。到此，帶表卡規不確定度分析完畢。依據上述分析，不確定度所引入的誤差很小，可以只關注工件的尺寸誤差，而不用考慮卡規帶來的誤差。

　　U=ku_c，取包含因子k=2，U=2×2.6≈5μm。到此，帶表卡規不確定度分析完畢。依據上述分析，不確定度所引入的誤差很小，可以只關注工件的尺寸誤差，而不用考慮卡規帶來的誤差。
