您當(dāng)前的位置:檢測(cè)資訊 > 檢測(cè)案例
嘉峪檢測(cè)網(wǎng) 2019-07-09 14:39
應(yīng)力腐蝕開(kāi)裂系金屬在應(yīng)力和腐蝕介質(zhì)共同作用下而發(fā)生的一種破壞形式。在靜拉應(yīng)力作用下的腐蝕破壞,一般稱為應(yīng)力腐蝕;而在交變應(yīng)力作用下的腐蝕破壞則稱為腐蝕疲勞。即使是塑性材料,應(yīng)力腐蝕開(kāi)裂也是脆性形式的開(kāi)裂。
應(yīng)力腐蝕是一種局部腐蝕,形成的裂紋常被腐蝕介質(zhì)覆蓋,不易被發(fā)現(xiàn),具有突發(fā)性。零件在應(yīng)力和腐蝕介質(zhì)作用下,表面氧化膜被腐蝕而受到破壞,破壞的表面和未破壞的表面分別形成陽(yáng)極和陰極,陽(yáng)極處的金屬成為離子而被溶解,產(chǎn)生電流流向陰極。由于陽(yáng)極的面積比陰極的小得多,陽(yáng)極的電流密度很大,會(huì)進(jìn)一步腐蝕已破壞的表面,加上拉應(yīng)力的作用,破壞處逐漸形成裂紋,裂紋隨時(shí)間逐漸擴(kuò)展直至斷裂。這種裂紋不僅可以沿著金屬晶粒邊界發(fā)展,而且還能穿過(guò)晶粒。
某公司使用的304不銹鋼彎頭在使用5a(年)后彎頭內(nèi)彎側(cè)表面出現(xiàn)裂紋。管道設(shè)計(jì)壓力為9.48MPa,工作溫度為60℃,實(shí)際操作壓力為8.5MPa,輸送介質(zhì)為氧氣,使用環(huán)境為室外。為找出該304不銹鋼彎頭內(nèi)側(cè)裂紋產(chǎn)生的原因,筆者對(duì)其進(jìn)行了一系列檢驗(yàn)與分析,并提出了相應(yīng)的改進(jìn)措施。
1、宏觀觀察
圖1 彎頭宏觀形貌
圖2 彎頭端部裂紋宏觀形貌
圖3 裂紋擴(kuò)展宏觀形貌

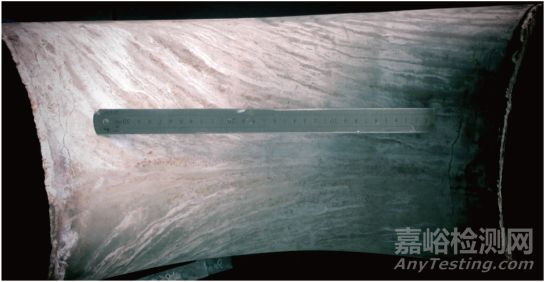

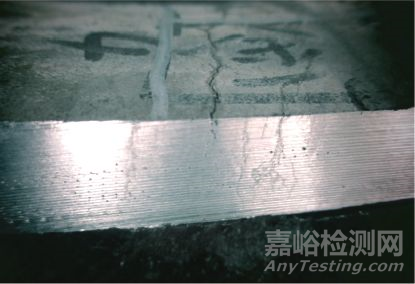

彎頭的宏觀形貌見(jiàn)圖1,可見(jiàn)彎頭裂紋起始于靠近焊縫15mm處,沿周向分布,裂紋呈彎曲走向,裂紋的宏觀形貌見(jiàn)圖2。在裂紋處取樣,沿壁厚方向觀察,裂紋最長(zhǎng)已經(jīng)延伸至距內(nèi)表面2mm處,呈樹(shù)枝狀分布,宏觀形貌見(jiàn)圖3,彎管內(nèi)彎處殘留大量的呈河流狀的白色腐蝕產(chǎn)物。
2、金相檢驗(yàn)
圖4 裂紋微觀形貌
圖5 距焊縫25mm處裂紋微觀形貌
圖6 距焊縫30mm處裂紋微觀形貌

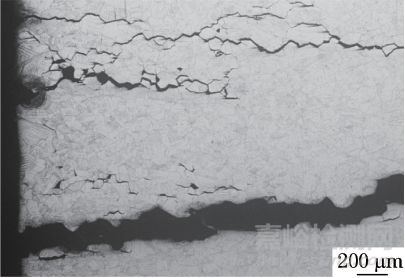

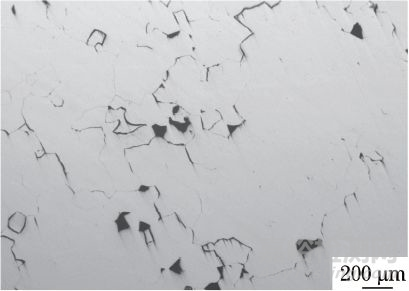

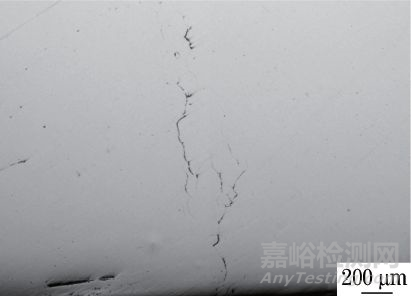

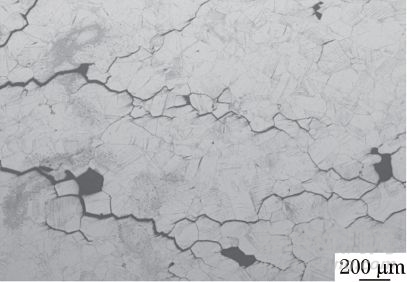

沿壁厚方向制備金相試樣,觀察發(fā)現(xiàn)裂紋與外表面垂直,裂紋口部較寬,尾部較細(xì),向基體內(nèi)部延伸擴(kuò)展,呈曲折走向,裂紋兩側(cè)及裂紋附近未發(fā)現(xiàn)其他冶金缺陷,見(jiàn)圖4;距離焊縫25mm區(qū)域發(fā)現(xiàn)細(xì)小的裂紋,在試樣中心發(fā)現(xiàn)密集分布的微裂紋及孔洞,見(jiàn)圖5,在距焊縫30mm處切取金相試樣也發(fā)現(xiàn)輕微的沿晶裂紋,見(jiàn)圖6。
圖7 電解浸蝕后裂紋頭部微觀形貌
圖8 電解腐蝕后裂紋尾部微觀形貌
圖9 彎頭基體顯微組織形貌
圖10 焊縫區(qū)顯微組織形貌

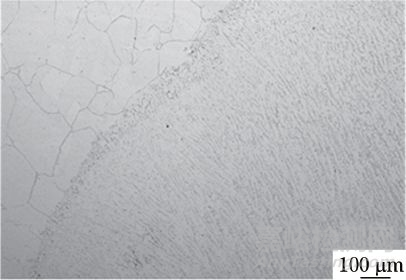

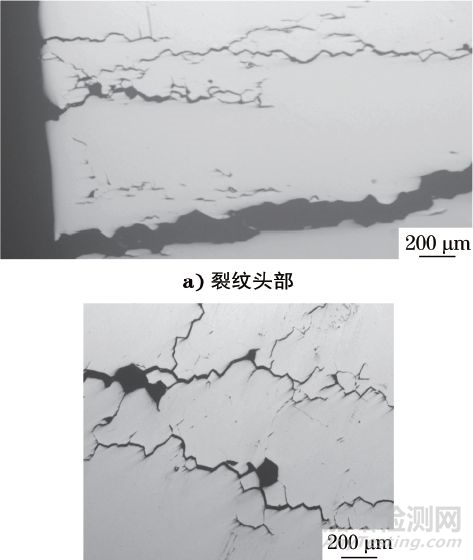

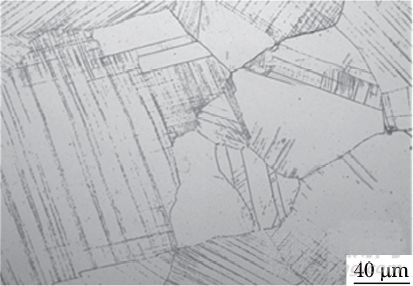

試樣經(jīng)10%(體積分?jǐn)?shù))草酸水溶液電解浸蝕后觀察,最寬的裂紋兩側(cè)晶粒已經(jīng)完全腐蝕脫落,其余裂紋兩側(cè)晶粒有部分脫落,且裂紋呈沿晶走向,腐蝕程度逐漸變輕,見(jiàn)圖7和圖8;基體顯微組織為奧氏體,并伴有較多滑移線,晶粒度為3~4級(jí),見(jiàn)圖9;腐蝕后的其他微裂紋也呈沿晶擴(kuò)展;焊縫區(qū)、熔合線、熱影響區(qū)未發(fā)現(xiàn)影響裂紋形成的焊接缺陷,見(jiàn)圖10。
3、掃描電鏡分析
圖11 斷面宏觀形貌

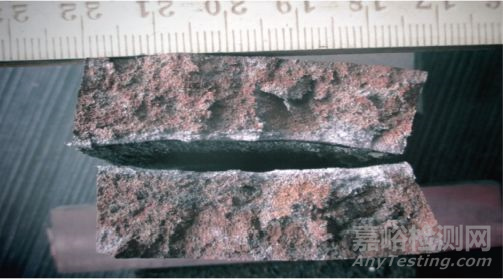

在彎頭裂紋處取樣,沿裂紋打斷后進(jìn)行觀察,可見(jiàn)斷裂面覆蓋一層紅色的腐蝕產(chǎn)物,懷疑為鐵的氧化產(chǎn)物,有金屬光澤的斷面寬度最大只有2mm,見(jiàn)圖11。
圖12 斷面腐蝕產(chǎn)物形貌
圖13 沿晶斷裂微觀形貌
圖14 準(zhǔn)解理斷裂微觀形貌
圖15 腐蝕產(chǎn)物EDS結(jié)果

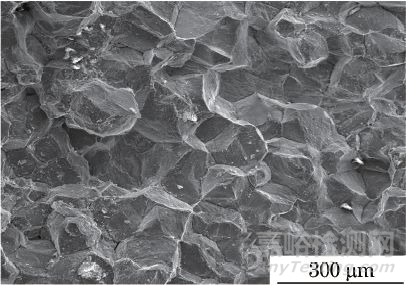

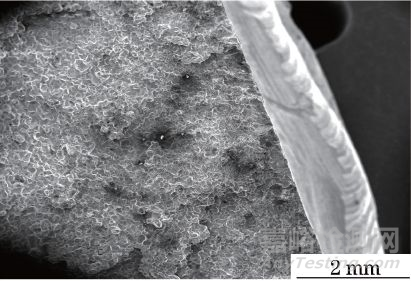

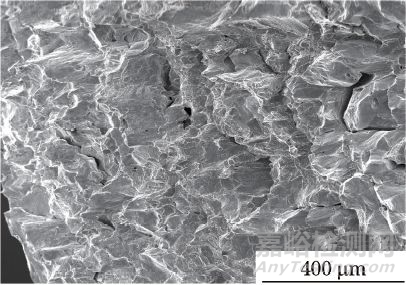

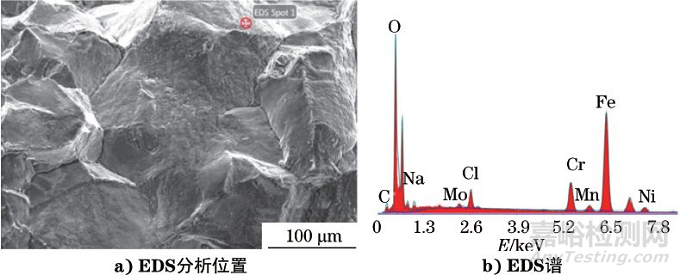

經(jīng)掃描電鏡(SEM)觀察,靠近彎管外表面的斷面上附著了腐蝕產(chǎn)物,見(jiàn)圖12;斷口紅色區(qū)域微觀形貌呈冰糖狀沿晶斷裂特征,見(jiàn)圖13;斷口金屬光澤區(qū)域微觀形貌呈伴有撕裂特征的準(zhǔn)解理,并伴有輕微的沿晶現(xiàn)象,見(jiàn)圖14;腐蝕產(chǎn)物經(jīng)能譜(EDS)分析,主要含有氧、鐵、氯、鉻等元素,另含有少量的鈉、鎂、錳、鎳等元素,見(jiàn)圖15。
4、化學(xué)成分分析
在帶有裂紋的彎頭上取樣進(jìn)行化學(xué)成分分析, 結(jié)果見(jiàn)表1??梢?jiàn)其化學(xué)成分符合GB/T 1220-2007«不銹鋼棒»對(duì)304不銹鋼成分的技術(shù)要求。

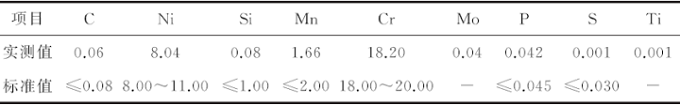

表1 彎頭的化學(xué)成分(質(zhì)量分?jǐn)?shù))%
5、力學(xué)性能試驗(yàn)
在帶有裂紋的彎頭上取樣進(jìn)行力學(xué)性能試驗(yàn),結(jié)果見(jiàn)表2??梢?jiàn)其力學(xué)性能符合GB/T 1220-2007對(duì)304不銹鋼力學(xué)性能的技術(shù)要求。
表2 彎頭的力學(xué)性能試驗(yàn)結(jié)果
6、晶間腐蝕試驗(yàn)

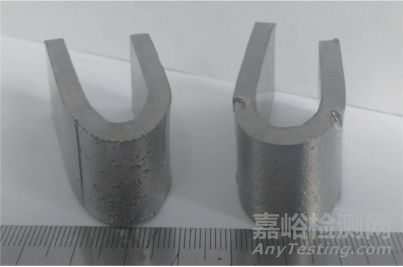

在彎頭中心部位切取2片試樣,按照GB/T 4334.5-2008進(jìn)行晶間腐蝕試驗(yàn),結(jié)果發(fā)現(xiàn)多處輕微的晶間腐蝕裂紋,見(jiàn)圖16。
圖16 晶間腐蝕試樣宏觀形貌
宏觀分析結(jié)果表明,沿彎頭周向形成的裂紋位于端部且靠近焊接區(qū)域,裂紋沒(méi)有在彎頭的整個(gè)圓周上形成,只存在于殘留腐蝕產(chǎn)物的內(nèi)彎側(cè),而表面光滑的外彎側(cè)未形成周向裂紋,可見(jiàn)腐蝕產(chǎn)物對(duì)裂紋的形成起到了重要作用。從裂紋的走向判斷,內(nèi)彎側(cè)必然受到沿軸向的拉應(yīng)力作用。對(duì)于材料本身而言,管道彎制成型后內(nèi)側(cè)表面受壓應(yīng)力作用,且從兩端到中心逐漸增大,端部壓應(yīng)力最小,在焊接時(shí)端部壓應(yīng)力形成應(yīng)力松弛,即消除部分或全部壓應(yīng)力。管道輸送的氧氣產(chǎn)生85個(gè)大氣壓力,對(duì)彎管外表面施加拉應(yīng)力,即使抵消材料自身內(nèi)側(cè)的壓應(yīng)力,最終內(nèi)彎側(cè)也受到拉應(yīng)力的作用,尤其端部受力顯著,而外彎側(cè)是拉應(yīng)力疊加,產(chǎn)生更大的拉應(yīng)力。
可以看出,腐蝕介質(zhì)以及拉應(yīng)力狀態(tài)、大小對(duì)裂紋形成影響較大,二者缺一不可。腐蝕越嚴(yán)重,拉應(yīng)力越大,裂紋越明顯。裂紋起源于外表面,呈樹(shù)枝狀向內(nèi)部延伸,裂紋的長(zhǎng)和寬不成正比,且不連續(xù),分叉較多,逐漸變細(xì),符合應(yīng)力腐蝕裂紋的特征。
金相分析結(jié)果表明,裂紋沿晶界從表面向內(nèi)部延伸,裂紋起始部分兩側(cè)腐蝕嚴(yán)重,晶粒已被徹底腐蝕,是早期裂紋形成后腐蝕介質(zhì)的持續(xù)作用造成的,而內(nèi)部腐蝕相對(duì)較輕,個(gè)別晶粒被腐蝕,但沿晶裂紋較多。彎頭裂紋處的顯微組織為奧氏體,是正常的基體組織,晶粒比較均勻,但晶界有一定量的碳化物析出會(huì)弱化晶界的結(jié)合力。焊接區(qū)域包括熱影響區(qū)、熔合線處的顯微組織正常,未形成焊接缺陷,焊接質(zhì)量良好。遠(yuǎn)離裂紋區(qū)的試樣也出現(xiàn)腐蝕裂紋,裂紋從端部向中心逐漸減弱,說(shuō)明中部受到拉應(yīng)力的作用減弱。
掃描電鏡及能譜分析結(jié)果表明,斷口氧化區(qū)域?yàn)榱鸭y擴(kuò)展部分,呈冰糖狀的沿晶微觀形貌與金相分析結(jié)果對(duì)應(yīng)。最大只有2mm寬具有金屬光澤的斷面是裂紋未擴(kuò)展區(qū),但已伴有沿晶特征,如果裂紋繼續(xù)擴(kuò)展,彎頭將徹底爆裂。斷口附著大量含有氧、鐵、氯、鈉、鉀等元素表明材料長(zhǎng)期暴露受到雨水、鹽分腐蝕。奧氏體不銹鋼對(duì)氯離子的應(yīng)力腐蝕很敏感,少量的氯離子就可能導(dǎo)致不銹鋼的應(yīng)力腐蝕開(kāi)裂。彎頭的化學(xué)成分都在合格范圍內(nèi),力學(xué)性能試驗(yàn)結(jié)果良好,表明原材料依據(jù)驗(yàn)收標(biāo)準(zhǔn)合格。
晶間腐蝕試驗(yàn)結(jié)果分析表明,雖然304不銹鋼材料因缺少碳化物穩(wěn)定化元素鉬、鈦、鈮等,使其抗晶間腐蝕的能力較弱,但對(duì)于工作環(huán)境設(shè)計(jì)要求不高的工件而言,如輸送低壓氣體、液體管道,發(fā)生晶間腐蝕開(kāi)裂的風(fēng)險(xiǎn)很低。
該304不銹鋼彎頭內(nèi)彎壁出現(xiàn)的裂紋為應(yīng)力腐蝕形成的沿晶裂紋。彎頭暴露在空氣中并附著有長(zhǎng)期因雨水、鹽分產(chǎn)生弱的腐蝕介質(zhì),再加上管道輸送的氧氣對(duì)管壁外表面作用產(chǎn)生的拉應(yīng)力以及彎頭材料本身抗晶間腐蝕性差,最終彎頭發(fā)生開(kāi)裂失效。建議在使用維護(hù)方面,對(duì)管道容易富集腐蝕介質(zhì)的部位進(jìn)行定期清理或者涂覆防腐蝕涂層,阻斷腐蝕介質(zhì)對(duì)管道的作用,必要時(shí)減輕管道外壁所受的拉應(yīng)力,如降低輸送氧氣的壓力;材料方面,降低不銹鋼材料的碳含量或加入不銹鋼穩(wěn)定化元素鉬、鈦、鈮等,避免使用對(duì)應(yīng)力腐蝕敏感的不銹鋼材料。
作者:張瑞鋒,高級(jí)工程師,內(nèi)蒙古北方重工業(yè)集團(tuán)有限公司
理化檢驗(yàn)


















分析與討論
結(jié)論及建議

來(lái)源:Internet
