中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

1 引言

奧氏體不銹鋼、尤其是鐵素體2奧氏體雙相不銹鋼中相含量的測定是產(chǎn)品標準中一項必檢項目，在國標中用的是金相測定法。隨著測試技術(shù)的發(fā)展，國外先進的α相(鐵素體)測定儀已進入國內(nèi)檢測領(lǐng)域。筆者通過比對試驗來比較國內(nèi)標準金相法與進口鐵素體測定儀的檢測結(jié)果。

2 試驗

2.1常規(guī)金相法

GB/T13305-1991《奧氏體不銹鋼中α相面積含量金相測定法》中鐵素體含量分6級評級標準圖，即0.5級α相面積含量≤2%；1.0級α相面積含量>2%～5%；1.5級α相面積含量>5～8%；2.0級α相面積含量>8%～12%；3.0級α相面積含量>12～20%；4.0級α相面積含量>20%～35%；測量誤差±0.5級。

GB/T6401-1986《鐵素體奧氏體型雙相不銹鋼中α相面積含量金相測定法》中鐵素體分帶系和網(wǎng)系各9級評級標準圖，其含量規(guī)定為從35%～75%，間隔為5%，誤差為±5%。

由于常規(guī)金相方法測量誤差大，一般實際檢測中不再使用。

2.2 圖像儀測試軟件法

試樣經(jīng)侵蝕后用Leica圖像儀QuipsRoutinesV2.02軟件鐵素體染色法計算平均面積或?qū)φ諛藴蕡D片評定級別。試樣尺寸為20mm2左右。染色法是試驗人員通過調(diào)整試樣被染色程度和區(qū)域，將鐵素體奧氏體用不同顏色區(qū)分出來以便計算機識別，從而計算鐵素體含量。

2.3 鐵素體儀法

使用德國產(chǎn)的MP30型鐵素體儀，通過點觸磁性法，從鋼材橫截面邊緣-中心-邊緣多點測量鋼材中α相面積含量。

2.4 三種測量方法的比較

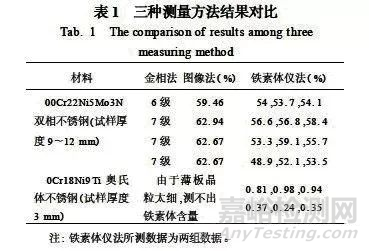

三種方法測量結(jié)果示于表1。

3 討論

(1)用常規(guī)金相法檢測α相面積含量時使用對照評級圖評級，測量范圍窄，GB/T13305-1991中鐵素體含量評級圖為6級(2%～35%)；GB/T6401-1986中鐵素體含量評級圖為9級，含量規(guī)定為35%～75%，含量以級別計算，無法精確確定鐵素體含量。

(2)金相圖像儀法是使用QuipsRoutinesV2.02測試軟件對雙相不銹鋼中鐵素體染色，以此來區(qū)別奧氏體與鐵素體。實際操作中，奧氏體晶粒中的微小鐵素體、夾雜物或雜質(zhì)等是否要染色成為影響測量結(jié)果準確度的主要因素，而標準中沒有具體規(guī)定怎么處理該問題。所以不同的檢測人員檢驗結(jié)果相差很大。

(3)鐵素體儀是一種新型檢測方法，通過以上50%～60%鐵素體含量測量結(jié)果對比，兩者結(jié)果相近，說明在雙相不銹鋼中鐵素體含量的測量完全可以用鐵素體儀法代替GB/T6401-1986中的圖像儀法，且鐵素體儀法的測量范圍為0.1%～60%。表2為每爐兩個試樣的0Cr18Ni9Ti鋼3mm板材橫截面測量結(jié)果。

從表2測試結(jié)果可看出，鐵素體儀的測量結(jié)果在0.2%～5.0%的數(shù)值范圍內(nèi)是穩(wěn)定的，一爐兩個試樣的上、下限測量結(jié)果最大差值為0.2。根據(jù)Hammond圖理論鉻含量為14%～18%，鎳含量為6%～9%時，鐵素體含量為0%～10%，測量結(jié)果與GAI理論數(shù)值基本吻合。

4 結(jié)論

(1)常規(guī)金相法由于測量精度差，已不常使用。

(2)金相圖像儀法由于測量范圍窄、測量過程繁雜，檢測過程中人為影響因素大，誤差達±0.5級，因此建議用鐵素體儀法測定。

(3)鐵素體儀法測量范圍寬(為0.1%～60%)，操作簡便，操作人員對檢測結(jié)果的人為影響因素小，是比較理想的檢測儀器，建議等同采用國外測量鐵素體含量的標準。

(4)根據(jù)鋼液澆鑄理論，鋼板中心為鐵素體偏析區(qū)，鋼板邊部由于有誘變馬氏體的影響，測量結(jié)果偏高。而鐵素體儀法采用的是平均法處理多次測量結(jié)果，測定值誤差較小。

作者：任永秀

 (太原鋼鐵(集團)有限公司技術(shù)中心，太原030003)
