簡介

---

多層導管擠出技術的突破將醫用導管的應用推向了一個新的高度。





在醫療器械行業中，微創手術技術的發展趨勢是需求更小，更具創新性的醫療器械。作用于血管或其他組織的器械要求醫用導管具有更高的精度，更嚴格的公差和附加的功能。隨著導管設計變得越來越復雜，生產它們所需的擠出技術也越來越復雜。毫無疑問，多層導管擠出技術是最前沿的擠出技術。

多層擠出或共擠出可以定義為同時擠出多層材料以生產多層導管。多層技術主要用于改善功能：將可焊接材料與具有某些其他性能特性的材料（例如潤滑性）結合起來。這些結構還可以提高性能并可能降低整體組裝和材料成本，使得醫療器械對于客戶而言更具成本效益；其他功能可包括添加活性材料層，例如親水性，生物可吸收性或藥物洗脫層。目前用于為當今醫療器械生產多層產品的技術和材料已經大大提高，并為設計人員提供了關于優化尺寸，材料和功能的大量選擇機會。





在醫療器械中使用多層導管可以：

• 為導管外部和內部表面創建具有不同特性的導管表面

• 具有不同特性的材料可以組合以創建獨特的導管特性

• 活性材料位于其最佳位置

• 可粘接材料位于內部或外部，實現自組裝，便于組裝復雜的醫療器械



多層管擠出設備

---



多層導管的加工需用技術人員將各種各樣的擠出機和下游設備拼湊在一起。使用這種較差的方法，很可能各種擠出機都在同一平面內，導致更長的流動通道，增加擠出壓力和增加材料加工時間。通常這種情況所需的導管層配比與擠出機的最佳輸出不匹配，這可能導致螺桿速度太高或太低。這會導致具有較差力學性能的導管。





更甚者，各種不同擠出機，加料系統和牽引裝置上的無數操作界面，操作員必須在整個生產過程中進行監控。這通常導致導管加工過程中出現各種問題。



現代多層導管擠出加工設備更可能是一個完全集成的生產線，具有單一操作員界面，可實時監控，控制和記錄整個擠出系統。選擇每個聚合物層的擠出機以提供不損害材料機械性能的所需輸出速度范圍。它們的位置使材料停留時間最短，并且通常一個或多個擠出機可垂直安裝或以45°角安裝。通常，多層系統中的一個或多個擠出機將是微擠出機，其輸出低至每小時50克，允許單個層僅為幾微米厚。這些微型擠出機的制造商使用創新的擠出機設計，以確保標準塑料顆粒在擠出機的進料部分中很好地進行，而不會損失穩定性。



系統還可具有在線測量系統，不僅使用紅外線技術或超聲波技術，不僅可監測外徑，還可監測壁厚和內徑。這些系統通常為擠出機，牽引裝置和氣動或真空定型提供閉環控制，以確保在整個擠出過程中保持最精確的尺寸控制。





客戶期望的驅動，導致這種統計過程控制系統大量使用，并且提高監管機構對產品的要求。然而，薄壁管的精確在線測量對醫療器械制造商而言，依然是一個不小大的挑戰。目前，多層醫用導管制造商必須使用放大倍率高達350倍的高放大率視頻監測樣品。

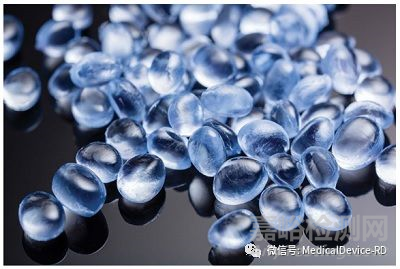

材料

---



現階段，設計多層管，可需用的熱塑性材料還是挺多。
最常用的材料是傳統上用于制造醫用管的材料，例如聚酰胺（PA），
熱塑性彈性體（TPE），聚氨酯(PU)，聚氯乙烯（PVC）和聚烯烴(PE)。
這些材料可以定制為包括藥物洗脫成分，放射性物質，填充劑和/或顏色。
但是，設計者必須考慮材料的加工溫度，流動特性和熔體粘度。
例如，不可能共擠出高熔點，高粘度的材料，如聚醚醚酮（PEEK），
其熔融溫度約為300 °C ，聚乙烯等材料的熔融溫度約為50℃。
因為溫差太大,兼容材料在擠出在一起時會粘合。
為了組合兩種化學上不同的材料，必須使用連接層。

不需要增加其它的工序，讓兩種不同對的材料復合在一起成為可能。





多層導管擠出技術特別適用于擠出具有特定功能、且價格昂貴的新型或活性材料，因為它允許適當?shù)卦O(shè)計這些材料在導管上的位置。常見的例子是藥物洗脫材料需要在導管外層上，或需要將高度潤滑的材料放在導管內層上。而且，由于多層導管可考慮將薄層放置在最有效的位置，因此具有成本優勢。



多層導管在醫療上的應用

---

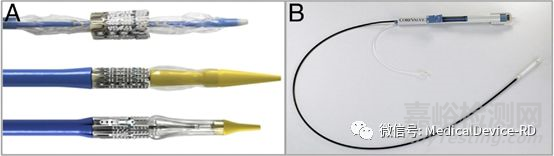

經導管瓣膜置換的輸送系統

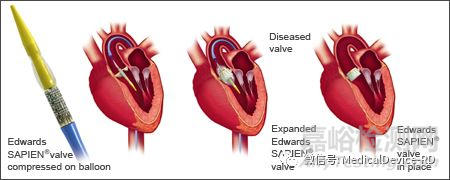

經皮置換患病心臟瓣膜是一種新興療法，為高風險患者提供了傳統手術方法的替代方案。在這種微創手術中，引導線穿過股骨進入部位（在腹股溝中），類似于血管成形術，并被引導到心臟腔室中。將導引器護套插入導絲上，然后引入瓣膜輸送系統。一旦置換瓣膜位于患病天然瓣膜內部的正確位置，就將其展開。在整個微創手術過程中，患者完全清醒。將閥門輸送到現場所需的導管是高度專業化的部件。遠端必須易于操縱，因此可以將其直接引導到心臟腔室中。



導管需要是可推動的，因此，近端需要更加堅硬。它還必須具有優異的抗扭結性，并且內徑需要潤滑以便更換閥門的平穩無阻礙輸送。另一個關鍵要求是管壁必須盡可能薄，以使更換閥的輸送通道直徑最大化，而導管不會失去其任何功能。



在設計這個特定組件時，設計人員面臨著許多挑戰。聚四氟乙烯（PTFE）潤滑襯墊通常是輸送系統的工業標準，由于擔心滅菌過程中伽馬輻射的影響，因此無法使用。其他問題包括獲得具有該應用所需的超薄壁的PTFE襯墊，并且還實現與部件中的其他材料的良好粘合。為了確保導管在通過解剖結構導向心臟時不會扭結或變形，必須將編織層結合到部件中。部件的遠端需要對于可跟蹤性更加靈活，并且部件的近端需要不太靈活以便可推動。



最終的設計是一個五層組件，由一個超薄壁多層管，一層不銹鋼編織層和各種不同硬度的聚醚嵌段酰胺鞘組成，在組件的外層上增加了整體從近端到遠端的靈活性。



在部件內徑上使用的多層管由高密度聚乙烯（HDPE），連接層和聚醚嵌段酰胺組成，壁厚小于0.008“，外徑在25Fr到35之間。由于其低摩擦性能，HDPE用于內層。外層是聚醚嵌段酰胺，與外鞘管形成良好的粘合，確保在編織層上沒有分層。不銹鋼編織層提供必要的結構剛度和抗扭結性。通過使用多層而不是多個單層管，可以將壁厚保持在最小，并且減少了裝配時間和成本。

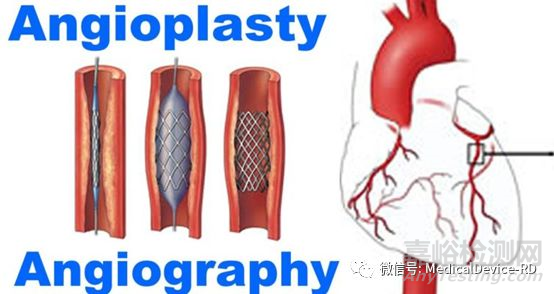

經皮冠狀動脈腔內成形術



進行經皮腔內血管成形術（PTA）和經皮經腔冠狀動脈成形術（PTCA）以治療血管狹窄。在兩種手術中，導線從腹股溝中的股動脈（或者，有時，從臂中的橈動脈或肱動脈）傳遞到超出正在治療的動脈區域。球囊導管在線上前進到待處理的區段。當球囊膨脹時，它壓縮牙菌斑并拉伸動脈壁以擴張，從而改善血液流動。在手術過程中，支架也可以放置在閉塞部位。



微孔多層管可用于制造PTA和PTCA導管的內軸管。在該應用中使用多層擠出，使得成品導管具有增強的性能特征，同時在一些情況下將總壁厚減小至小于0.002英寸。內軸通常是三層管，由內層上的潤滑材料（通常為HDPE）組成，以便于在導絲上通過。聚酰胺或聚醚嵌段酰胺用于外層，因為它與器件中的其他組件可焊接。中間層由用于連接不相容的內層和外層材料的系帶或粘合材料組成。隨著最近的材料開發，現在可以使用與外層材料相容的潤滑的內層材料。這些材料可以是潤滑性增強的聚酰胺或基于碳氟化合物的材料的形式 - 不再需要夾在外層和內層之間的粘結層。通過使用中間層中的材料來改變管的機械功能而不僅僅是粘合內層和外層，設計者幾乎可以獲得無限的可能性。



另外，越來越多地采用多層技術來制造PTA和PTCA裝置內的其他管部件，例如球囊管和外體管。使用具有結合的剛性中間層的多層管，可以顯著減小整體壁厚，或者通過保持壁厚，可以增加爆裂阻力，而不是單層管的爆裂阻力。

輸液管

輸液管用于將藥物輸送到身體。傳統上，含有增塑劑和其他添加劑的柔性PVC由于其低成本，優異的抗扭結性，易于加工和使用溶劑粘合的組裝而成為該應用的首選材料。然而，PVC與胰島素，硝酸甘油和腫瘤藥物如紫杉醇不相容。

這些藥物的活性成分吸附到PVC管中，導致效力喪失，并且只有一部分所需劑量達到其目標。更危險的是，輸注溶液可以溶解PVC中包含的增塑劑和其他添加劑，其不可避免地最終進入患者體內。聚乙烯由于其惰性，具有優異的相容性，但難以粘合并且具有差的抗扭結性能。多層導管含有低密度聚乙烯（LDPE），內徑為兼容性，外徑為PVC，是理想的解決方案。 LDPE層充當屏障，確保通過吸收輸注溶液不會損失活性成分，或者由于添加劑在聚合物材料內遷移而導致的污染。 PVC的外層確保了抗扭結性，并且導管仍然可以通過溶劑粘合進行組裝，包裝和滅菌的方式與標準輸液管相同。這種化學相容性是常見的挑戰，可以通過多層導管技術的進步輕松克服。



結尾語

---



多層導管在醫療設計中的創新使用徹底改變了我們解決大量醫療問題的方式。在未來，隨著擠出工具和機器設計技術變得更加先進，再加上過程控制和測量系統的改進，我們希望通過更小，更薄和更多功能的多層導管來實現更高的精度。隨著時間的推移，多層擠出生產線將變得更加專業化，并結合其他擠出技術，如多腔擠出，錐形擠出，“線上”擠出和間斷/間斷層擠出。
