中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

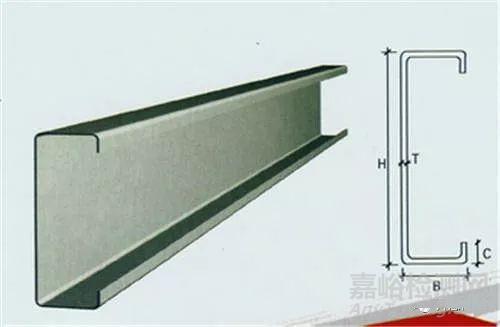

鋼材型材檢測的指標有很多，包含了力學性能的測試，機械性能的測試、元素成分的分析、化學成分的分析，甚至是電學性能的測試。今天我們單獨就鋼材型材的力學性能測試的標志性四大指標（屈服強度、抗拉強度、斷后伸長率及冷彎性能）的詳細測試方法為大家介紹一下。

1、鋼材型材檢測指標-屈服強度試驗的測定：

試驗時紀錄力—延伸曲線或—（夾頭）位移曲線。從曲線圖讀取力首次下降前的最大力和不計初始瞬時效應時屈服強度階段中的最小力或屈服平臺的恒定力。將其分別除以試樣原始橫截面積（S0）得到上屈服強度和下屈服強度（仲裁檢驗采用圖解法）。

ReL—屈服強度（N/m㎡);Fs—屈服力(N);S0—原始截面面積（N/m㎡)

2、鋼材型材檢測指標-抗拉強度試驗的測定

對于呈現(xiàn)明顯屈服（不連續(xù)屈服）現(xiàn)象的金屬材料，從記錄的力-延伸或力-位移曲線圖，讀取過了屈服階段之后的最大力，對于呈現(xiàn)無明顯屈服（連續(xù)屈服）現(xiàn)象的金屬材料，從記錄的力-延伸或力-位移曲線圖，或從測力度盤，讀取試驗過程中的最大力。最大力除以試樣原始橫截面積得到抗拉強度。

Rm—抗拉強度（N/m㎡);Fm—最大力(N);S0—原始截面面積（N/m㎡)

3、鋼材型材檢測指標-斷后伸長率的測定

直測法：如拉斷處到最鄰近標距端點的距離大于1/3L0時，直接測量標距兩端間的距離，即為斷后標距（L1），原始標距（L0），測量斷后標距的量具其最小刻度值應不大于0.1mm。

A—斷后伸長率（%）；修約到0.5%；L0—原始標距（mm);L1—斷后標距（mm)。

4、鋼材型材檢測指標-冷彎性能試驗

試驗彎曲至規(guī)定彎曲角度的試驗，應將試樣放置于兩支輥上，試樣軸線應與彎曲壓頭軸線垂直，彎曲壓頭在兩支座之間的中點處對試樣連續(xù)施加力使其彎曲，直到達到規(guī)定的彎曲角度。彎曲角度可以通過測量彎曲壓頭的位移計算得出。當出現(xiàn)爭議時，試驗速率應為（1±0.2）mm/S。彎曲試驗時，應當緩慢地施加彎曲力，以使材料能夠自由地進行塑性變形，直至兩臂平行。

鋼材型材檢測區(qū)別于管材、板材檢測，主要其形態(tài)的特殊性要求，就決定了力學性能屬于鋼材型材檢測重點檢測項目，通過對屈服強度、抗拉強度、斷后伸長率、冷彎性能的測試，可以對鋼材型材的質(zhì)量有一個基本的判斷，對于研究鋼材型材產(chǎn)品極具參考價值。
