金屬殼體、絕熱層和襯層共同構成固體火箭發動機的燃燒室，殼體必須能夠承受發動機工作時燃?xì)猱a(chǎn)生的內壓作用。因此，殼體的承壓能力是發動機很重要的設計指標之一。為了檢測殼體的承壓能力，需要對其進行水壓試驗。



D406A(牌號為31Si2MnCrMoVE)材料是一種專門為制造固體火箭發動機殼體而研制的超高強度鋼。該材料具有很高的強度極限、較好的塑韌性和可加工成型性，經淬火加低溫回火熱處理后，其抗拉強度≥1620 MPa，斷后伸長率≥8％，斷裂韌度KIC≥80MPa· ，在航天固體火箭發動機領域得到了廣泛使用。

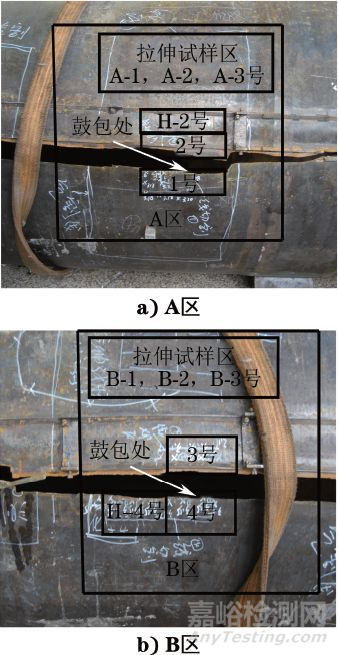

某發動機殼體材料為D406A超高強度鋼，熱處理工藝為：930℃淬火，油冷；300℃回火，空冷。熱處理之后的硬度要求為47~52HRC，水壓承壓能力要求大于10.5MPa。當水壓試驗壓力達到8.6MPa左右時，殼體出現了沿縱向的破裂，如圖1所示。



圖1 固體火箭發動機殼體殘骸及取樣位置圖



通過觀察殼體水壓試驗殘骸，發現裂縫在靠近電纜支座一側沿著軸線方向向前后裙擴展。其中，裂縫上有兩個位置有明顯向外側鼓包的現象，初步判斷鼓包的位置最先發生了塑性變形，很可能是最先開裂的位置。因此，主要針對鼓包處進行取樣分析。

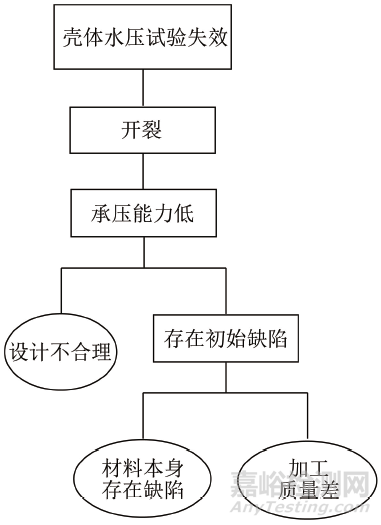

根據該發動機殼體生產工藝過程，筆者制定了此次水壓試驗低壓力開裂的故障樹，如圖2所示。由于該產品屬于成熟產品，故排除設計不合理子事件，主要從殼體是否存在初始缺陷方面著手分析。

圖2 失效分析故障樹



理化檢驗



1、取樣及目的



明顯鼓包的兩個區域(分別標記為A 區和B區)如圖1所示。在A 區裂縫鼓包處切取相互匹配的斷口試樣，標記為1號和2號；在緊挨著2號試樣的上端取化學成分分析試樣，標記為H-2號；在H-2號試樣的上端沿殼體軸向切取矩形拉伸試樣3件，分別標記為A-1，A-2，A-3號。在B區裂縫鼓包處切取相互匹配的斷口試樣，標記為3號和4號；在4號試樣的左側切取化學成分分析試樣，標記為H-4號；在3號試樣的上端沿殼體軸向切取矩形拉伸試樣3件，分別標記為B-1，B-2，B-3號。



對1~4號斷口試樣進行宏觀和微觀斷口形貌分析，以確定斷口的宏觀和微觀特征，進而分析斷裂模式；對H-2號和H-4號試樣進行光譜分析和碳硫分析，以確定殼體材料的化學成分是否滿足GJB 3325-1998«航天固體火箭發動機用超高強度鋼鍛件規范»要求；對A 區和B區的力學性能試樣進行拉伸試驗，測定抗拉強度和斷后伸長率，以確定殼體的熱處理性能是否滿足設計指標。通過上述試驗，分析造成殼體水壓試驗失敗的可能原因。



2、化學成分分析



H-2和H-4號試樣的化學成分分析結果見表1?？梢妰稍嚇拥幕瘜W(xué)成分均滿足復驗標準GJB 3325-1998對31Si2MnCrMoVE超高強度鋼成分的要求，排除殼體材料化學成分不合格的情況。



表1 化學成分分析結果(質量分?jǐn)?shù))



3、力學性能試驗

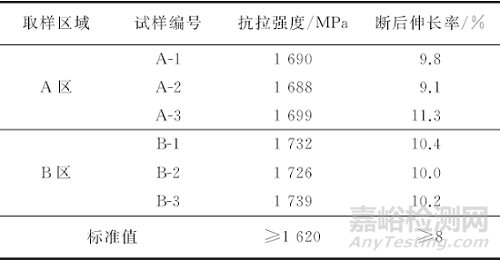

A區和B區切取的力學性能試樣拉伸試驗結果見表2。



表2 拉伸試驗結果



可見所有試樣的抗拉強度和斷后伸長率均滿足GJB 3325-1998對31Si2MnCrMoVE高強度鋼的要求，故可初步排除因殼體熱處理質量不合格導致水壓試驗低壓力開裂的可能性。



4、斷口分析



1）斷口壁厚測量



對1號和3號試樣斷口處的壁厚進行了隨機測量，測得最薄處壁厚為2.85mm，遠小于公稱壁厚3.18mm?？梢姎んw斷口處在開裂之前發生了一定的塑性變形。



2）斷口宏觀形貌觀察

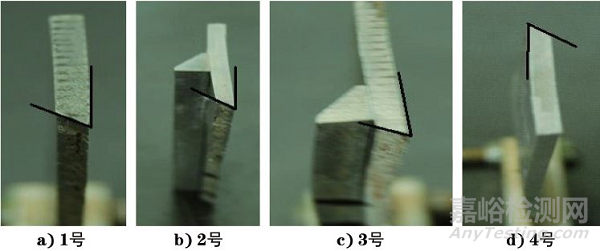

對1~4號斷口試樣進行宏觀觀察，發現其具有如下共同特征：①斷口宏觀形貌較粗糙，色澤灰暗；②斷面與主應力方向均呈約45°角，如圖3所示。



圖3 斷口宏觀形貌



3）斷口微觀形貌觀察

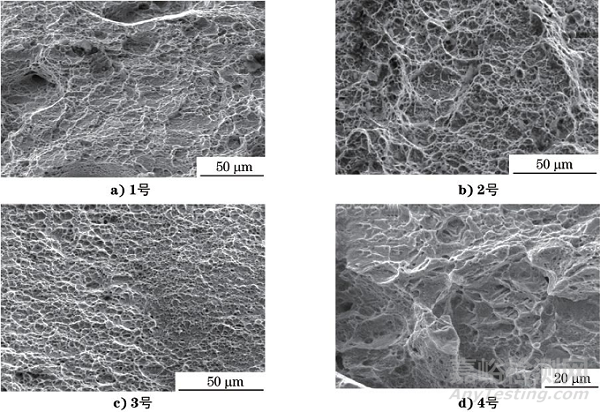

1~4號試樣斷口微觀形貌如圖4所示，可見4個試樣斷口微觀特征均為等軸韌窩。

圖4 斷口微觀形貌



通過斷口宏觀形貌和微觀形貌觀察，結合金屬材料韌性斷裂的典型特征，可判斷出1~4號試樣的斷裂方式均為低應力下的韌性斷裂，斷裂之前材料發生了一定的塑形變形，即鼓包處的斷裂屬性為低應力下的韌性斷裂。



5、表面形貌觀察

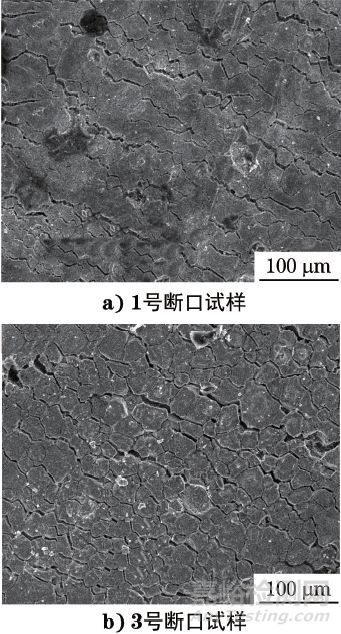

對1號和3號試樣的外表面形貌進行掃描電鏡(SEM)分析，結果見圖5。

圖5 殼體外表面微觀形貌



從圖5可以看出，1號和3號試樣的外表面均存在大量的微裂紋，初步懷疑水壓試驗低壓力開裂與殼體表面的微裂紋有關。對拉伸斷裂后的B-1試樣(力學性能值最理想)外表面形貌進行SEM分析，并與2號試樣外表面形貌進行對比，2號試樣外表面靠近斷口處的微觀形貌見圖6a)，拉伸斷裂后的B-1試樣外表面靠近斷口處的微觀形貌見圖6b)。



圖6 殼體外表面微觀形貌



從圖6可以看出，2號試樣外表面靠近斷口處存在裂紋，兩道裂紋中間區域有微裂紋，裂紋沿著微裂紋擴展；B-1試樣外表面靠近斷口處也存在裂紋，但裂紋之間的區域未發現類似于圖6a)中的微裂紋，且表面很致密，屬于正常表面。從兩者表面形貌對比及B-1試樣的力學性能值可分析得出：B-1試樣外表面的裂紋是在拉伸試驗過程中形成的，由于靠近斷口處局部區域內的塑性變形量最大，易形成撕裂的裂紋，這是正常的拉伸特征；2號試樣外表面的微裂紋是水壓試驗之前就已經存在的，是材料外表面的缺陷，尺寸較大的裂紋則是在水壓試驗過程中形成的，正是這種殼體外表面的微裂紋缺陷，導致了其水壓試驗的低壓力開裂。



綜合分析



由上述理化檢驗結果可知，該固體火箭發動機殼體材料的化學成分、熱處理后力學性能均滿足相關標準技術要求。殼體鼓包處斷口發生了明顯的塑形變形，斷口宏觀、微觀形貌符合韌性斷裂的特征。由殼體外表面微觀形貌分析結果可判斷出：發動機殼體鼓包處外表面存在微裂紋缺陷，在水壓試驗過程中，殼體表面受到張應力作用，裂紋首先會以已存在的微裂紋為裂紋源開始擴展，在較低應力作用下，尺寸較大的微裂紋率先失穩擴展，最終導致發動機殼體在水壓試驗過程中發生低應力開裂。



結論及建議



該固體火箭發動機殼體水壓試驗開裂的斷裂方式為低應力韌性斷裂，殼體表面局部區域存在微裂紋缺陷是造成此次水壓試驗低壓力開裂的主要原因。



作者：張博，工程師，西安航天動力機械有限公司
