超聲檢測
超聲檢測作為一種主要的無損檢測技術，常常用于檢測材料與制件內部的缺陷，其原理是利用超聲波在材料介質中的傳播特性，即聲波在介質傳播過程中會有能量損失，當遇到介質的分界面時會發生反射，檢測聲波反射信號的變化就可以間接地發現與評估材料內部的缺陷。
鈦合金材料的超聲探傷
對于航空航天飛行器使用的各類鈦合金材料(棒材、板材、管材、鍛件等)均需按照標準要求對其進行超聲探傷檢測，如GJB 2218A－2008«航空用鈦及鈦合金棒材和鍛坯規范»中規定B類用途的直徑不大于150mm的棒材在超聲徑向縱波檢測時，要求單個反射信號(當量平底孔直徑)不大于?1.2mm，棒材雜波水平不能大于?1.2mm~9dB等。在實際工程實踐中，對超聲檢測存在超標缺陷波的鈦合金產品進行X射線檢測并結合解剖分析時，發現大部分存在實質上的內部冶金缺陷，也有一部分沒有發現任何內部缺陷；對于超聲檢測合格的部分鈦合金材料產品，在后期的低倍檢測試驗中也有發現存在不可接受的偏析類缺陷的，筆者對工程實踐中遇到的此類實例進行了歸類總結。
實例分析
1、鈦合金棒材內部的過熱組織
某批次直徑為70mm的TC4鈦合金棒材在進行超聲檢測時發現其心部位置存在明顯的超標缺陷反射波，缺陷區域超聲檢測反射信號如圖1所示，超聲檢測方法及標準按照GB/T 5193－2007中A1級要求執行，縱向移動探頭發現其沿棒材長度分布，約150mm長。

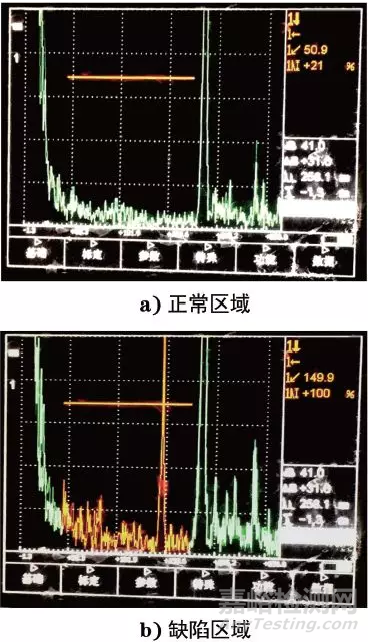

圖1 ?70mmTC4鈦合金棒材缺陷區超聲檢測曲線
對該段TC4鈦合金棒材進行解剖分析，縱向解剖剖面在進行低倍腐蝕觀察時發現棒材中心區域存在3mm左右寬度的亮條，低倍試驗照片如圖2所示；隨后對中心亮條區域與正常區域進行微區化學成分分析和高倍組織觀察，微區化學成分分析結果表明二者之間沒有明顯區別，但是高倍組織觀察發現兩個區域的組織存在較為明顯的差異，正常區域高倍組織如圖3所示，亮條區域高倍組織如圖4所示，可以看出正常區域高倍組織為典型的雙相等軸晶，而亮條區域高倍組織為片狀組織，這種組織在高標準要求的鈦合金棒材中是不允許存在的。在超聲檢測時，由于該區域集中聚集了數量眾多的尺寸粗大的片狀α相，對于入射聲束的反射明顯強于周?chē)鄬?duì)細小的等軸α相區，在超聲檢測時可以有效發現，但是由于其與周?chē)慕M織沒有明顯的不連續截面，所以其反射信號的幅度較低。

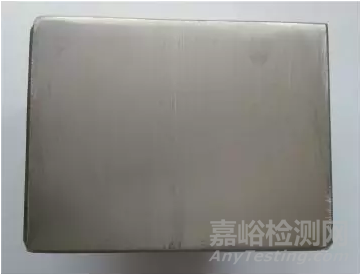

圖2 ?70mmTC4鈦合金棒材解剖后的低倍形貌
圖3 ?70mmTC4鈦合金棒材正常區域顯微組織形貌
圖4 ?70mmTC4鈦合金棒材缺陷區域顯微組織形貌
2、鈦合金棒材內部的孔洞類缺陷
某批次直徑為190mm的TC4鈦合金棒材在進行超聲波探傷檢測時發現其內部存在明顯的超標缺陷反射波，超聲檢測反射信號如圖5所示。
圖5 ?170mmTC4鈦合金棒材超聲檢測曲線
為了確定此顯示信號對應的是何種內部缺陷的反射信號，切取該段TC4鈦合金棒材對其進行超聲檢測缺陷定位，對定位的缺陷進行解剖分析。
解剖試樣低倍觀察發現存在裂紋類缺陷，在高倍光學顯微鏡下觀察發現其實際為孔洞型缺陷，高倍觀察圖片如圖6所示，可見該區域?yàn)榇嗔褏^(qū)，缺陷孔洞邊界為脆性的單相組織及富α相組織，而正常區域則為等軸α＋β相組織。對該區域進行微區化學成分分析，結果表明該缺陷區域碳、氧元素含量遠遠超過正常范圍，見表1。
圖6 ?170mmTC4鈦合金棒材顯微組織形貌及缺陷區SEM形貌

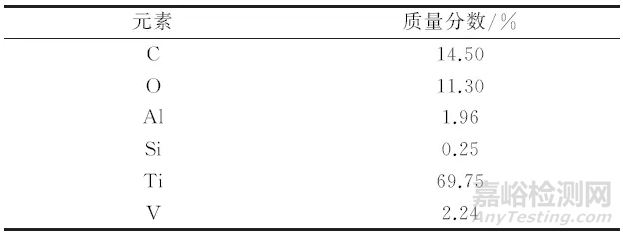

表1 缺陷區能譜分析結果
通過綜合試驗后確定該缺陷為硬α型缺陷，硬α缺陷的來源主要是使用的海綿鈦中存在氧化或碳化、氮化的硬塊，是海綿鈦在生產過程中工藝控制不當造成的。這類硬α缺陷硬度高、熔點高且沒有塑性，在真空熔煉過程中不能被有效熔化，加上其為脆性?shī)A雜，在隨后的鍛造過程中破裂形成了孔洞或裂紋，由于這種缺陷屬于組織不連續的缺陷，在超聲檢測過程中可對入射的聲束形成很強的反射，所以其反射信號的幅度較高。
3、鈦合金板材內部的過熱組織
批量生產的厚度12mm的TC4鈦合金板材在進行成品超聲波探傷檢測時發現個別產品較大范圍內存在明顯的超標缺陷反射波，超聲檢測方法及合格性評判標準按照GB/T 5193－2007中A1級要求執行。
為了確定此不合格缺陷信號對應的是何種內部缺陷，對發現缺陷波區域的TC4鈦合金板材進行了解剖分析，縱向解剖剖面在進行高倍組織觀察時發現其存在粗大的α塊條，高倍組織如圖7所示，隨后對其進行了化學成分能譜分析，分析結果見表2。
圖7 12mm厚TC4鈦合金板材顯微組織形貌
表2 不同組織區域能譜分析結果(質量分?jǐn)?shù))
%
從能譜分析結果可知，組織異常區域的化學成分是正常的，不存在化學成分偏析的問題。隨后查閱軋制工藝參數，綜合分析認為是由于軋制溫度過高，在板材局部位置形成了過熱組織，即粗大的晶界板條狀α相，由于這種粗大的晶界板條狀α相的尺寸遠遠大于周邊的正常組織(中等軸α相)，兩者之間存在明顯的界面，這種界面對入射的聲束形成很強的反射，所以其反射信號的幅度較高。后續對該板材產品的軋制溫度進行了調整(降低10~30℃)，批量生產的產品再也沒有出現過超聲波探傷不合格的問題。
4、鈦合金棒材內部的夾雜
某批直徑為45mm的TC1鈦合金棒材在進行超聲波探傷檢測時，發現其中一支棒材局部位置存在明顯的缺陷反射波，但是沒有超出產品標準規范要求的平底孔當量值，超聲檢測反射信號如圖8所示。
圖8 缺陷區超聲檢測曲線
為了確定此顯示信號對應的是何種內部缺陷的反射信號，切取該段TC1鈦合金棒材對其進行解剖分析，以確定其內部缺陷的性質與類別。該缺陷為細小的高熔點難熔金屬鎢夾雜，如圖9所示，這類異種難熔金屬夾雜類缺陷與周?chē)w存在明顯的界面和密度差，在超聲檢測過程中可對入射的聲束形成很強的反射，比較容易檢測出來。
圖9 夾雜區SEM形貌
標準要求進行超聲波探傷檢測時沒有發現任何異常，但是在隨后進行的低倍組織檢查時發現存在疑似偏析的細小亮斑，對該處進行高倍組織觀察、微區化學成分分析及顯微硬度測試，高倍組織如圖10所示，微區化學成分分析結果見表3，顯微硬度測試結果見表4，最終確定其為小范圍的化學成分偏析缺陷。
圖10 偏析區顯微組織形貌

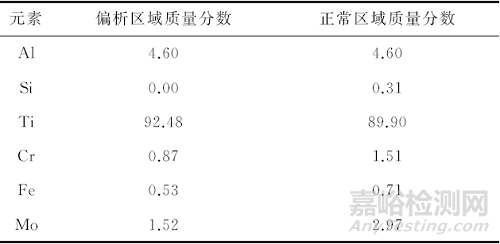

表3 不同區域能譜分析結果（質量分?jǐn)?shù)）
%

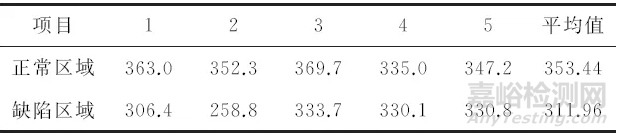

表4 不同區域顯微硬度測試結果
由高倍組織觀察結合微區化學成分分析可以看出，低倍亮斑區的初生α相的含量明顯高于周?chē)^(qū)域組織的，說明該區域?yàn)?beta;穩定元素貧化形成的富α相偏析斑點，微區化學成分分析結果驗證了這一點。由表3可知，偏析斑點區域的β穩定元素硅、鐵、鉻、鉬元素含量均較周?chē)^(qū)域低，顯微硬度測試結果也進一步印證了整個結論，偏析區的硬度要明顯低于正常區域的硬度，因?yàn)槠鰠^(qū)域的合金化元素相對較少，強化效果也就相對較低。
雖然偏析區域的初生α相數量較正常區域多，但是由于其尺寸大小及形貌特征與正常區域的幾乎一致，同時偏析區域與正常區域沒有明顯的分界面，兩個區域之間密度沒有差異。所以，在進行超聲波無損檢測時，入射的聲束不會產生明顯的反射，致使超聲檢測不能有效發現此類較為輕微的偏析類缺陷。
分析與討論
鈦合金產品在實際工程生產過程中常見的缺陷有難熔物夾雜、孔洞(裂紋類)、成分偏析、組織過熱、組織不均勻等缺陷。其中難熔物夾雜、縮孔裂紋、成分偏析是在鈦合金熔煉過程中形成的，這幾類缺陷在所有鈦合金產品標準中都是不允許存在的。組織過熱是在鍛造過程中形成的，組織不均勻可能是成分偏析造成也可能是鍛造工藝控制不當造成的。
由于鈦合金熱加工工藝控制不當形成的組織過熱和組織不均勻缺陷，普通要求的鈦合金產品標準是允許其存在的，不作為產品合格性判定的標準之一；而較大范圍的組織不均勻、組織過熱缺陷由于存在明顯的界面，在超聲波無損檢測過程中反射聲束會形成超標缺陷波，但有的仍符合標準要求，如果不加以區別，容易造成產品的誤判與不必要的損失。一方面要從反射波形上對其加以分析與區別，組織過熱或不均勻形成的反射波一般情況下范圍較大、波形寬且低、不同方向變化較大，而夾雜、孔洞類缺陷的反射波一般情況下范圍較為集中、波形窄而高、不同方向變化??；另一方面還是要優化熱成型過程的加熱溫度、變形量、變形速率等工藝參數，盡可能避免出現內部組織過熱、不均勻等現象。
結論
從上述工程實踐實例可以看出，對于難熔物夾雜、孔洞(裂紋)類的內部缺陷，由于存在明顯的界面和密度差，采用超聲波無損檢測技術可以有效檢測發現；對于成分偏析類缺陷，由于沒有明顯的界面和密度差，采用超聲波無損檢測技術不能有效發現，偏析類缺陷只能依靠低倍檢查發現，而低倍檢查屬于破壞性的抽樣檢查，所以為了避免合金中的偏析缺陷，只能加強原材料控制和優化熔煉工藝，嚴格控制工藝源頭。
作者：張利軍，高級工程師，西安西工大超晶科技發展有限責任公司
來源：理化檢驗
