藥用配料罐
Officinal dosage jar
征求意見稿
1 范圍
本標準規定了藥用配料罐的術語和定義、分類與標記、要求、試驗方法、檢驗規則及標志、包裝、運輸、儲存。
本標準適用于機械攪拌式和磁力攪拌式的藥用配料罐(以下簡稱配料罐)。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，僅所注日期的版本適用于本文件，然而，鼓勵根據本標準達成協議的各方研究是否使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T150.1～150.4 壓力容器
GB/T 191 包裝儲運圖示標志
GB/T 1226 一般壓力表
GB 3836.1 爆炸性環境 第1部分:設備 通用要求
GB/T 4272 設備及管道絕熱技術通則
GB/T 36035-2018 制藥機械 電氣安全通用要求
GB/T 9969 工業產品使用說明書 總則
GB/T 12243 彈簧直接載荷式安全閥
GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB/T 567.1～567.4 爆破片安全裝置
GB/T 36038 制藥機械(設備)在位清洗、滅菌通用技術要求
TSG 21-2016 固定式壓力容器安全技術監察規程
JB/T 4711 壓力容器涂敷與運輸包裝
NB/T 47013.1～47013.6 承壓設備無損檢測第1部分:通用要求
NB/T 47003.1-2009 鋼制焊接常壓容器
NB/T 47065.1～47065.5 容器支座
HG/T 20569 機械攪拌設備
3 術語和定義
下列俗語和定義適用于本標準。
3.1 壓力配料罐 pressure officinal jar
《固定式壓力容器安全監察規程》管轄范圍內的壓力藥用配料罐，簡稱壓力配料罐。
3.2 類外配料罐 off class officinal jar
《固定式壓力容器安全技術監察規程》管轄范圍外的壓力藥用配料罐，簡稱類外配料罐。
3.3 常壓配料罐 atmospheric pressure officinal jar
常壓狀態下的藥用配料罐，簡稱常壓配料罐。
4 分類與標記
4.1 分類
4.1.1 按工作壓力分為常壓配料罐、類外配料罐和壓力配料罐；
4.1.2 按攪拌方式分為機械攪拌式和磁力攪拌式；
4.1.3 按罐體結構特征分為單層和夾套式。
4.2 標記

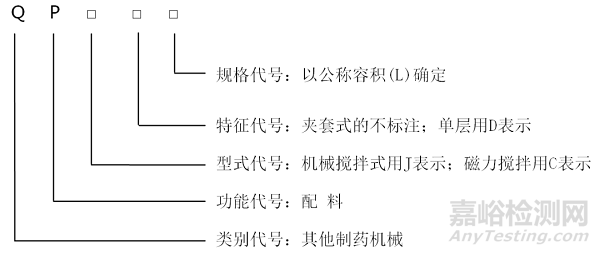

4.2.1 型號編制
配料罐的型號按JB/T 20188-2017的規定編制。
4.2.2 標記示例
示例1：QPJ 200型：表示公稱容積為200L的機械攪拌式帶夾套的配料罐。
示例2：QPCD 500型：表示公稱容積為500L的磁力攪拌式單層的配料罐。
5 要求
5.1 設計要求
5.1.1 壓力配料罐其設計應符合GB/T 150.3和TSG 21-2016《固定式壓力容器安全技術監察規程》的相關規定，其設計、制造應具有相應的資格證書。
5.1.2 類外配料罐，其設計應符合GB/T 150.3的有關規定。
5.1.3 常壓配料罐，其設計應符合NB/T 47003.1《鋼制焊接常壓容器》的有關規定。
5.2 材料要求
5.2.1 凡是與物料或有要求的工藝介質直接接觸的零部件材質均應無毒、耐腐蝕、不脫落，不與所生產的藥物或有要求的工藝介質發生化學反應或吸附；外飾部分的材料均應采用耐腐蝕、化學性能穩定的材料制造。
5.2.2 壓力配料罐其與物料直接接觸的材料，應符合TSG 21-2016《固定式壓力容器安全技術監察規程》及GB/T 150.2中的規定。
5.2.3 類外配料罐其與物料直接接觸的材料，應符合GB/T 150.2中的規定。
5.2.4 常壓配料罐其與物料直接接觸的材料，應符合NB/T 47003.1中的規定。
5.2.5 密封件應采用無毒、無味、無顆粒脫落、耐熱、耐腐蝕的材料，如聚四氟乙烯或衛生級橡膠。
5.2.6 配料罐中的保溫材料應符合GB/T 4272的有關規定。
5.3 制造要求
5.3.1 壓力配料罐受壓元件的制造應符合GB/T150.4中的制造有關規定。
5.3.2 類外配料罐受壓元件的制造應符合GB/T 150.4的有關規定。
5.3.3 常壓容器配料罐元件的制造應符合NB/T 47003.1的有關規定。
5.3.4 罐體無損檢測應符合NB/T 47013.1～47013.6的有關規定。
5.3.5 各連接部件的連接應牢固、密封可靠，不應有滲漏現象。
5.4 結構要求
5.4.1 配料罐應具有在線清洗（CIP）和在線滅菌 (SIP)功能。
5.4.2 有防爆要求的按鈕、指示燈、儀器儀表及電機應為防爆型。
5.4.3 配料罐應安裝將靜電引向接地的靜電消除裝置，其接地電阻值應不大于l00Ω。
5.4.4 保溫層外表面溫度應不高于環境溫度25℃。
5.4.5 清洗裝置應實現在線清洗，并覆蓋罐體全部內表面。
5.4.6 罐體管口應易于操作、清潔及維護。
5.5 表面質量
5.5.1 罐體內表面應光滑，無死角，易于清洗和消毒，其表面粗糙度Ra值應不大于0.4um；罐體內表面應酸洗鈍化處理，如電解拋光則可不進行鈍化處理。
5.5.2 罐體外表面應平整、光滑、無明顯劃痕和凹凸現象。
5.6 攪拌裝置
5.6.1 機械攪拌裝置
5.6.1.1 攪拌軸的密封應采用衛生級密封結構，且應有防止?jié)B漏污染藥料的可靠措施。
5.6.1.2 攪拌軸與攪拌器的連接應易于拆裝和清洗，攪拌器結構應無不易清洗的死角。
5.6.1.3 攪拌器表面粗糙度Ra值應不大于0.4um。
5.6.1.4 攪拌裝置組裝后，攪拌器軸上端軸封處徑向跳動應不大于0.5mm。
5.6.2 磁力攪拌裝置
5.6.2.1 磁力攪拌系統應全封閉，無泄漏。
5.6.2.2 磁力攪拌軸上端攪拌槳擺動量應不大于0.2mm。
5.7 配料罐應運行平穩，傳動系統無異常聲響，工作負荷運轉噪聲應不大于70dB。
5.8 電氣安全性能
5.8.1 電氣性能應符合GB/T 36035-2018中的相關規定。
5.8.2 防爆的配料罐除應符合上述電氣安全要求外，還應符合GB 3836.1中的有關規定。
5.9 配套壓力表、安全閥應分別符合GB/T 1226、GB/T 12243及TSG 21-2016《固定式壓力容器安全技術監察規程》第9章的有關規定。
6 試驗方法
6.1 文件審核
6.1.1 查驗壓力配料罐的設計及制造資格證書和技術文件。
6.1.2 查驗類外配料罐及常壓配料罐相應的技術文件。
6.2 材料檢驗
6.2.1 檢查材料質量證明文件，當材料質量無法證明時，應按相關材料標準規定進行試驗。
6.2.2 壓力配料罐的材料，按TSG 21-2016《固定式壓力容器安全技術監察規程》及GB/T 150.2中的規定查驗。
6.2.3 類外配料罐的材料，按GB/T 150.2中的規定查驗。
6.2.4 常壓配料罐的材料，按NB/T 47003.1中的規定查驗。
6.2.5 查驗密封件材質及性能證明資料。
6.2.6 查驗保溫材料材質證明資料。
6.3 制造檢驗
6.3.1 壓力配料罐和類外配料罐受壓元件按GB/T 150.4的有關規定進行檢驗。
6.3.2 常壓配料罐元件按NB/T 47003.1中有關規定進行檢驗。
6.3.3 壓力配料罐和類外配料罐的無損檢測按GB/T 150.4中和NB/T 47013的有關規定進行檢驗。
6.3.4 常壓配料罐無損檢測,應按NB/T 47013和NB/T 47003.1的有關規定進行檢驗。
6.3.5 壓力配料罐和類外配料罐，按GB/T 150.4及《固定式壓力容器安全技術監察規程》的有關規定進行水壓試驗。
6.3.6 常壓配料罐按NB/T 47003.1中進行水壓試驗。
6.4 結構檢驗
6.4.1 目測檢驗壓力配料罐的在線清洗和在線滅菌裝置。
6.4.2 目測檢驗防爆配料罐的電機等元器件。
6.4.3 使用電阻儀測量。
6.4.4 以水代料進行負荷試驗，在夾套通蒸汽達到標定罐內工作溫度2h后，用精度小于或等于1 ℃的測溫儀測量試驗前、后的保溫層外表溫度。
6.4.5 檢查噴淋器清洗功能，清洗覆蓋率按附錄A檢測。
6.4.6 目測管口結構形式、數量等。
6.5 表面質量檢驗
6.5.1 使用粗糙度檢測儀檢驗。
6.5.2 目測檢驗。
6.6 攪拌裝置檢驗
6.6.1 機械攪拌裝置
6.6.1.1 查驗機械密封材質及性能證明材料。
6.6.1.2 目測檢驗。
6.6.1.3 使用粗糙度檢測儀檢測攪拌器表面粗糙度。
6.6.1.4 使用百分表測量攪拌器軸上端軸封處的徑向跳動。
6.6.2 磁力攪拌裝置
6.6.2.1 目測封閉狀況。
6.6.2.2 使用千分表測量擺動量。
6.7 運轉性能試驗
負荷試驗以水代料做負荷運轉，試驗時間不少于4h，檢驗密封處泄漏，并按GB/T 3768的規定測試噪音。
6.8 電氣安全試驗
6.8.1 電氣性能安全試驗，應按GB/T 36035-2018中的相關規定進行。
6.8.2 防爆配料罐的電氣性能試驗，應按GB/T 36035-2018和GB 3836.1的相關規定進行。
6.9 查驗壓力表、安全閥質量合格證和技術監督部門的檢定標志。
7 檢驗規則
7.1 檢驗分類
配料罐的檢驗分出廠檢驗和型式檢驗。
7.2 出廠檢驗
7.2.1 出廠產品必須由制造單位質量檢驗部門按表1的規定逐臺進行檢驗。合格的方可出廠，并附有產品合格證明資料。
表1 出廠檢驗項目
|
檢驗項目 |
要求的章條號 |
試驗方法的章條號 |
|
設計/文件 |
5.1 |
6.1 |
|
材料 |
5.2 |
6.2 |
|
制造 |
5.3 |
6.3 |
|
結構 |
5.4 |
6.4 |
|
表面質量 |
5.5 |
6.5 |
|
攪拌（機械/磁力） |
5.6 |
6.6 |
|
運行性能及噪聲 |
5.7 |
6.7 |
|
電氣安全 |
5.8 |
6.8 |
|
壓力表、安全閥 |
5.9 |
6.9 |
7.2.2 產品在檢驗過程中如發現不合格項時，允許退回修整并進行復驗，復驗仍不合格的，判定該產品為不合格品。
7.3 型式檢驗
7.3.1 有下列情況之一時，應進行型式檢驗
新產品試制鑒定時；
產品的結構、材料、工藝有重大改進，可能影響性能時；
產品停產1年后，恢復生產時；
出廠檢驗結果與最近一次型式檢驗結果有較大差異時；
國家質量監督機構及產品認證機構提出進行型式檢驗要求時；
質量仲裁需要時。
7.3.2 型式檢驗項目為本標準中的全部要求項目。
7.3.3 抽樣規則
型式檢驗的樣機應在出廠檢驗合格的產品中按GB/T10111的方法抽取10%(至少一臺)進行檢測。
7.3.4 判定規則
型式檢驗中，若電氣系統電氣性能和5.1, 5.2, 5.3 ,5.4 ,5.5 中有一項不合格，即判定該產品型式檢驗不合格。若其他項有不合格，允許在已抽取的樣機中加倍復測不合格項，仍不合格時，則判定該產品型式檢驗不合格。
8 標志、使用說明書、包裝、運輸和儲存
8.1 標志
8.1.1 配料罐標牌應固定在產品的明顯部位，標牌內容如下
產品名稱、編號；
主要技術參數（壓力、溫度、介質、容積、換熱面積等）
制造單位名稱；
主體材料、設備自重；
產品標準號；
制造日期。
壓力配料罐的銘牌，除以上內容外，還應滿足《固定式壓力容器安全技術監察規程》 的有關規定。
8.1.2 包裝箱外壁的文字和標志應清晰，并有下列內容：
產品型號、名稱及出廠編號；
發、收貨單位和站名；
發貨日期；
產品凈重、毛重、體積；
按 GB/T 191的規定，在包裝箱上標有“向上”、“重心”、“禁止翻滾”、“由此吊起”等字樣或圖示標注。
8.2 使用說明書應符合GB/T 9969的規定。
8.3 包裝
8.3.1 包裝應符合GB/T 13384的有關規定。
8.3.2 包裝箱內并應附有下列文件：
產品合格證、質量說明書；
產品合格證、質量證明書；
裝箱單。
8.4 包裝運輸應符合JB/T 4711的規定。
8.5 儲存
產品包裝好之后，應存放在干燥、通風性能良好，無腐蝕性氣體的室內或有遮蔽的場所。
附 錄 A
（規范性附錄）
噴淋設備覆蓋面積測試
A.1 范圍
覆蓋罐體全部內表面。
A.2 目的
清洗內表面污垢及無殘留。
A.3 測試材料及設備
A.3.1 核黃素(維生素B2)水溶液；濃度為0.08 g / L到0.22 g / L的核黃素(維生素B2)水溶液。
A.3.2 紫外燈；峰值波長365nm、光強4000 W/cm2的紫外燈，距離目標面38cm觀察核黃素的熒光。
A.3.3 配置核黃素的水質以及作覆蓋測試的水質最低可接受非藥典純凈水。
A.4 測試流程
A.4.1 設備預處理
A.4.1.1 測試前所有內部表面和附件應清潔干凈。
A.4.1.2 確認噴淋球裝置的安裝位置和方向是否正確。
A.4.2 熒光液的應用
A.4.2.1 測試前要對所有目標面噴灑熒光劑，包括罐壁、套管、管口、擋板和其他附屬物。使用熒光劑的時候盡量避免形成點滴和水流；應避免熒光劑噴灑到邊界外。
A.4.2.2 用紫外燈目視確認目標面被熒光液濕潤。
A.4.2.3 核黃素使用檢測方法應符合沖洗檢驗方法。
A.4.3 清洗
A.4.3.1 使用室溫水（或稍冷的水)清洗，允許立即檢查。使用其他溫度的水需要得到業主/用戶的同意。
A.4.3.2 應在核黃素液體變干之前進行清洗。
A.4.3.3 清洗應在直流模式下執行。
A.4.3.4 測試過程中需要記錄流速、壓力、和時間等參數。
A.4.4 檢測
A.4.4.1 表面變干之前需進行檢查。
A.4.4.2 環境光應該盡量降低強度，提高核黃素?zé)晒獾哪芤姸取?/span>
A.4.4.3 對于大型附件(如帶人孔的容器)的密閉空間，需進去進行一次徹底的檢查。
A.5 驗收標準
A.5.1 目視檢測范圍內，去除所有目標區域核黃素溶液，或得到業主同意。
A.5.2 如果還存在有核黃素殘留的區域，應采取糾正措施。
A.6 建議文件
A.6.1 噴淋設備數據
A.6.2 儀表數據
A.6.3 核黃素液數據
A.6.4 沖洗水溫度
A.6.5 初始流徑和后續切換不同流徑
A.6.6 測試結果
A.6.6.1 合格/不合格
A.6.6.2 殘余核黃素位置和描述
A.6.6.3 采取正確的措施
