本文介紹了可靠性強化試驗的理論基礎強度- 應力準則、不同生產過程的產品強度分布的特點，以及可靠性強化試驗的設計方法，重點剖析溫度步進應力試驗、快速溫變循環試驗、振動步進應力試驗、綜合應力試驗的剖面、量級、持續時間等設計細節和考量。并針對疲勞損傷失效機理的可靠性強化試驗，提出了一種利用強化振動應力代替?zhèn)鹘y(tǒng)鑒定試驗中振動應力進行壽命鑒定的方法。
第1則-引言-
可靠性強化試驗又稱高加速壽命試驗，是一種基于故障物理的試驗技術，它把故障和失效作為主要研究對象，通過施加逐步增大的環境和工作應力，主動激發產品故障，暴露設計和工藝的薄弱環節，通過“激發缺陷—改進缺陷”的循環迭代過程，促使產品環境耐受能力盡可能提升，從而最大限度的達到產品可靠性增長的目的[1-3]。
Gregg K.Hobbs[4]設計了一種金屬試件，對疲勞壽命進行了研究，發現當應力強度增加1培時，疲勞壽命降低為1/1 000。對于有缺陷產品，缺陷處的應力集中系數高達2~3倍，疲勞壽命就降低了好幾個數量級，可使有缺陷或潛在缺陷元件在強化應力作用下迅速暴露。
S.Smithson[5]研究了溫變率對熱疲勞特性的影響，5 ℃/min和40 ℃/min溫變率下疲勞壽命比為4 400∶1。
美國波音公司[6]故障預防和改進策略大綱中規定：可靠性強化試驗用于設備投產前消除設計和制造的薄弱環節，對于新研設備和服役中可靠性低或需大修和重新鑒定的現有設備必須做可靠性強化試驗。
國外從事該領域的主要研究機構還有Qual Mark公司、Otis Elevator 公司、Hobbs Engineering 公司、惠普公司等。在理論研究方面比較知名的專家學者還有Joseph Capitano[7]、Wayne Nelson[8]和Mike Silverman[9-10]等, 他們?cè)趶?qiáng)化試驗效率、試驗理論、統計模型和數據分析等方面已進行了大量研究。積極引進和應用可靠性強化試驗技術，對確保我國航天器在軌長壽命高可靠穩定運行，使航天任務由“被動保成功”到“主動提升能力”的角色轉換同樣具有重要意義。
第2則-可靠性強化試驗技術原理-

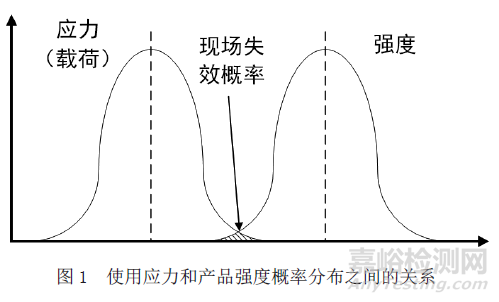

可靠性強化試驗的理論依據是強度-應力干涉理論。圖1中的兩條曲線表征了經典的設計裕度，即強度-應力準則。
準則假設產品實際應力可用應力分布（如正態分布）來表示，如圖1左側曲線；假設產品強度也可用強度分布（如正態分布）來表示，如圖1右側曲線。產品應力分布和強度分布的重疊區域表征了失效概率。若產品的一致性好，強度分散性被控制在一個較窄的范圍內，那么兩類分布就不容易重疊，則產品不太可能出現失效。

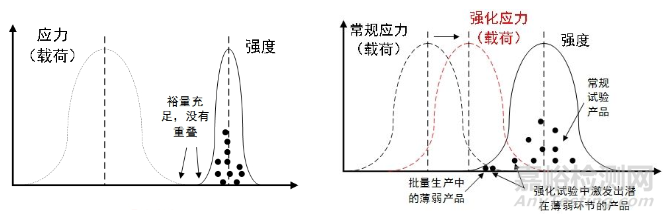

圖2 增加應力以檢測批量生產中的薄弱批次并增加裕度
（左）初樣產品 （右）批生產產品
參考圖2，從應力-強度分布曲線上看，由于質量控制嚴格等因素，初樣產品強度分布的分散性較窄，遠離應力分布，所有產品將均能通過試驗而不會發生失效。但在批生產階段，由于質量控制相對放松等因素，產品的強度均值和一致性可能有所降低，故強度和應力分布會出現重疊區域，進而導致失效。這也意味著針對初樣產品的常規應力試驗不能充分發現批生產產品的潛在薄弱環節。如果試驗的應力水平更高（圖2中紅色應力曲線），則可以充分激發產品潛在薄弱環節，通過有針對性的修復和補強后起到對產品可靠性強化的作用。
第3則-可靠性強化試驗設計-
可靠性強化試驗設計主要考慮“循序漸進”的原則，激勵強度由低及高地加載，需要合理安排試驗應力的加載順序，并采用步進應力的加載方式。典型可靠性強化試驗的實施方法如圖3。

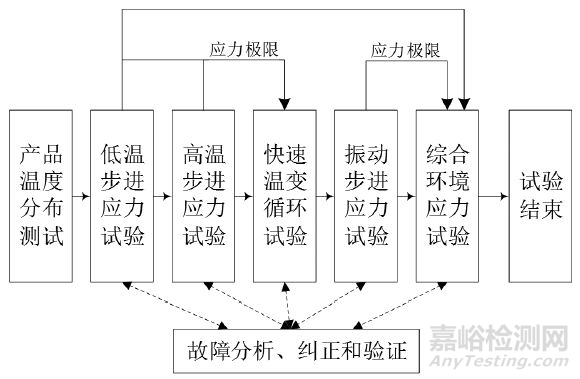

圖3 可靠性強化試驗典型試驗方法
下面分別介紹可靠性強化試驗各個環節的試驗方案及主要考慮：
2.1 溫度步進應力試驗方案

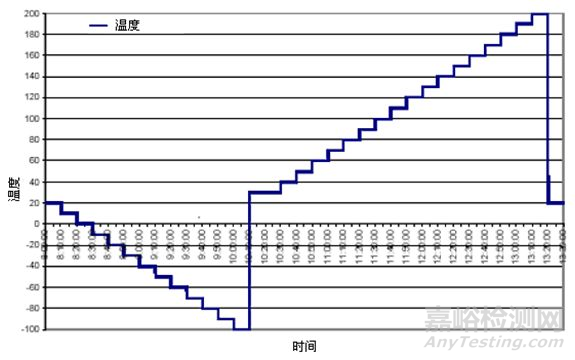

圖4 典型的溫度步進剖面
參考圖4，溫度步進試驗一般是先進行低溫步進應力試驗，然后再進行高溫步進應力試驗。溫度步進應力試驗應該環境溫度（一般為20～30 ℃）開始；步進增量最大為10 ℃，對于溫度敏感產品應根據具體情況選用較小的步進增量；保持時間最少為10 min，以達到產品溫度穩定。溫度是否穩定可以通過熱電偶響應來確定。在這一保持時間以后進行完整的功能測試，也可以在這一階段全程進行測試。溫度步進應力試驗持續進行，直到找出樣品的工作極限，然后持續到超過工作極限直到破壞極限或試驗設備的最大值。超過工作極限后，由于產品不能工作，需要減小溫度應力以確定產品是否仍然能有效工作。開始降溫或升溫時，選取的步長可以較長（如10 ℃），接近極限時可以減小步長（如5 ℃）。溫度步進試驗可以確定溫度工作極限和溫度破壞極限，為快速溫變循環試驗剖面設計提供依據。
2.2 快速溫變循環試驗方案

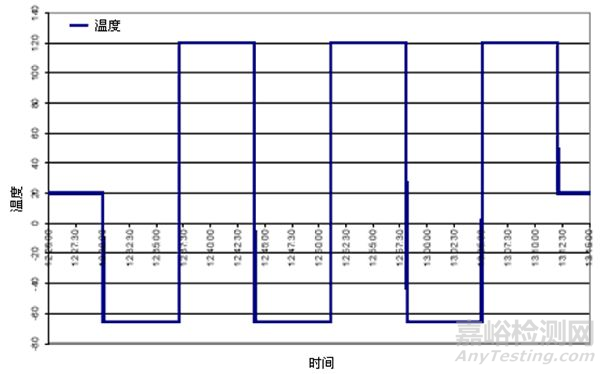

圖5 典型的快速溫變循環剖面
快速溫變循環一般應在溫度步進試驗確定了產品的工作極限和破壞極限后才能進行。參考圖5，快速溫變循環的高低溫極值要依據得到的應力極限來確定（80 %溫度工作極限或溫度工作極限縮減5~10 ℃），至少循環5次。每一循環在兩個極值上停留的時間包括產品溫度穩定時間和在溫度極值下的浸泡時間，穩定時間一般在10 min以上，而浸泡時間用于兩個目的，一是保證材料發生蠕變，二是完成功能測試。
高的溫變速率還可以大幅度縮短單個溫度循環所需要的時間，一般使用試驗設備能提供的最大速率，目前的試驗箱使用液氮冷卻方法使得溫度變化速率能達到60 ℃/min 甚至更高。
2.3 振動步進應力試驗方案
圖6 典型的振動步進剖面
振動步進試驗一般在三個正交振動方向順次進行。起始振動量級、頻率帶寬、步長可根據產品及環境特點酌情確定，典型的振動步進剖面見圖6。每個振動臺階一般保持不少于10 min，之后進行功能測試和上下電測試，保證每次上下電后功能可以完全恢復。在高振動量級下，在保持時間后應回到弱振量級（例如首個振動臺階量級）進行功能測試和上下電測試，以判斷高振動量級下出現的故障是否可恢復。試驗應持續到發現被試產品的工作極限和破壞極限，或振動達到設備極限振動量級還沒有發現工作極限。
2.4 綜合應力試驗方案

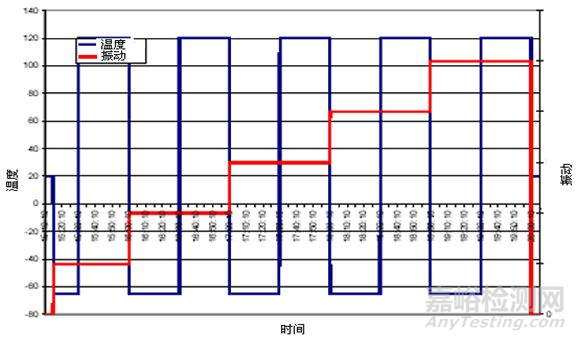

圖7 典型的綜合應力步進剖面
參考圖7，綜合應力采用溫度循環和隨機振動相結合的應力，在三個正交振動方向順次進行。溫度循環剖面一般使用與快速溫度變化循環相同的剖面（溫變率可酌情降低），進行5個循環。溫度循環的同時，一般以每個循環為單位，步進施加振動量值。根據經驗，振動步進的起始值為振動破壞極限的1/5，步長也為振動破壞極限的1/5。溫度穩定后每個臺階上保持不少于10 min后進行功能測試和上下電測試。
第4則-基于可靠性強化試驗的壽命鑒定方法-

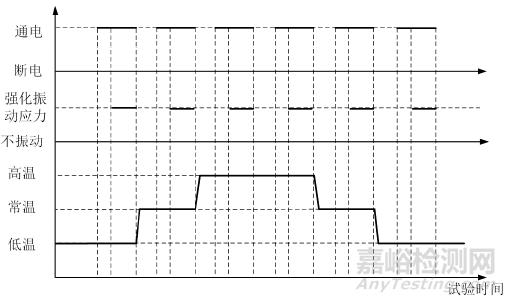

圖8 用于壽命鑒定的典型的試驗剖面
基于可靠性強化試驗開展壽命鑒定是一個難點和熱點，但相關技術仍不成熟。這里提出一種方法，利用強化振動應力代替?zhèn)鹘y(tǒng)鑒定試驗中振動應力，除了振動應力其他應力條件不變（參考圖8），通過兩種振動應力在單位時間內造成的疲勞損傷關系，將強化振動應力折算為傳統鑒定試驗中振動應力，在此基礎上對GJB 899[11]的評估方案進行修正，從而得到以可靠性強化試驗數據為基礎的壽命鑒定方法，該方法僅適用于疲勞損傷這一失效機理。
這一方法中如何對兩類應力進行折算是難點?？蓪⒖煽啃詮?qiáng)化試驗中振動應力選為固定值，取為產品極限振動應力的60 %~80 %。然后利用統計方法（例如雨流法）結合等效累積損傷原理分別計算單位時間內強化振動應力與傳統鑒定試驗中振動應力造成的疲勞累積損傷，進而得到兩者的試驗時間折算關系。
對應力折算后如何根據GJB 899提出修正的壽命鑒定方案是重點。具體步驟歸納如下：
具體步驟
1 首先對產品的失效模式進行分析，如果為疲勞損傷機理則可以應用本方法；
2 建立強化振動應力與傳統鑒定試驗中振動應力的試驗時間折算關系；
3 根據使用方風險、生產方風險、置信度，選擇GJB 899中序貫試驗方案為試驗評估的基礎方案，根據步驟2）的折算關系對該試驗方案進行修訂。例如當使用方風險和生產方風險均為0.2、置信度為0.8時，GJB 899中序貫試驗方案4的接受-拒收判決標準見表1左半部分， 典型的修訂判據標準見表1的右半部分（基于強化振動應力與傳統鑒定試驗中振動應力的試驗時間折算關系典型值：0.018 5/2.325 3 = 0.007 956/1）。
4 根據GJB 899中表A.8查出MTBF的檢驗下限系數θL，進一步計算MTBF檢驗下限θ1。例如使用方風險和生產方風險均為0.2、置信度為0.8、鑒別比d為2時，查表得θL為1.739 7，則MTBF檢驗下限θ1=1.739 7×MTBF要求下限值，例如當MTBF要求下限值為944 h時算得MTBF 檢驗下限θ1為1 642 h。
5 根據表1結合可靠性強化試驗數據對壽命指標進行鑒定，例如當MTBF檢驗下限θ1為1 642 h，在完成36.6 h（1 642 h×0.022 3）總試驗時間（所有產品試驗時間總和）后沒有發生故障即可認為產品壽命滿足MTBF≥944 h的要求。

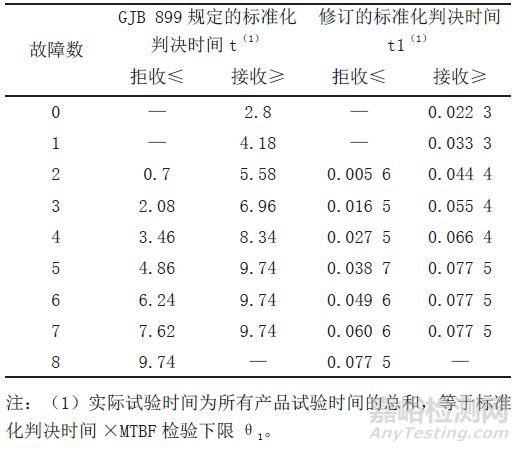

表1 修訂前后的接受-拒收判決標準
總結
本文介紹了可靠性強化試驗的技術原理、試驗設計方法和一種基于可靠性強化試驗的壽命鑒定方法。研究可為深入認識、應用可靠性強化試驗技術提供參考，探討該技術在壽命鑒定方面的拓展應用，有利于保證航天和其他領域產品的高可靠性、長壽命。
