塑料模具主要包括熱固性塑料模具和熱塑性塑料模具。前者工作溫度一般為160~300℃，受力大（300~800MPa），型腔容易產生磨損和腐蝕失效；后者工作溫度為150℃以下，承受的工作壓力（300~600MPa）和磨損沒有前者嚴重，但部分塑料在加熱熔融狀態下能夠分解出腐蝕性氣體，對型腔有較大的壓力和腐蝕性。塑料模具的主要失效形式有塑性變形、斷裂、表面腐蝕、疲勞和熱疲勞、表面磨損失效等。

圖1  塑料模具型腔的塑性變形失效

塑性變形

其是指塑料模具在持續受熱、受壓的作用下，發生局部塑性變形而失效。其原因主要是：所采用模具的材料強度與韌性不足；模具超載使用；模具型腔表面的硬化層過薄，變形抗力不足；模具回火不足；因工作溫度高于回火溫度而使模具發生軟化，從而引起表面起皺、凹陷、麻點、棱角塌陷（堆塌）等。

斷裂

由于塑料模具形狀復雜，存在許多棱角、薄壁等部位，在模具工作時易產生應力集中，當這些部位的應力值超過模具材料的斷裂強度時，就會發生斷裂失效。另外，合金工具鋼制作的塑料模具回火不充分時，使用中也容易發生斷裂失效。

表面腐蝕

其是由于熱固性塑料中的固體填料及一些熱塑性塑料中存在氯、氟等元素，受熱分解析出HCl、HF等強腐蝕性氣體，侵蝕模具型腔表面，加劇其磨損失效。表面腐蝕會造成模具型腔表面質量下降及尺寸超差，降低模具壽命。

表面磨損

熱固性塑料對模具表面的嚴重摩擦，使模具表面產生劃傷（拉毛），影響壓制件的外觀質量，經多次拋光修復后，因型腔尺寸超差而失效；熱固性塑料中含有的固體添加劑也會加劇對模具型腔的磨損，不僅使型腔表面粗糙度值迅速升高，而且還會使模具型腔尺寸超差；當模具選用的材料與熱處理不合理，塑料模具的型腔表面硬度較低，也會使模具耐磨性變差。

疲勞和熱疲勞

塑料模具在工作過程中因承受循環的機械載荷作用，使模具的型腔表面承受脈動拉應力作用，從而引起模具的破壞稱為疲勞失效；塑料模具在服役過程中還承受循環的熱載荷作用，型腔表面在反復的受熱和冷卻條件下，可導致模具型腔應力集中處萌生熱疲勞裂紋，另外加上模具型腔表面上的脈動拉應力，使熱疲勞裂紋向縱深擴展，最終造成模具斷裂。

實例

T10A鋼線圈架塑料壓注模的失效分析

（1）工作條件與加工流程

塑料壓注模（見圖2）工作壓力在250MPa以上，工作溫度高于200℃。模具材料為T10A，其加工流程為：下料→鍛造→球化退火→切削加工→淬火 + 低溫回火→磨削加工→拋光→裝配等。模具熱處理后的硬度為60~62HRC。

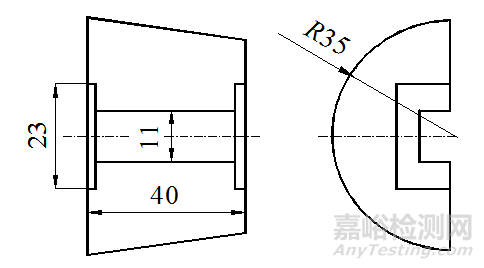

圖2  線圈架塑料壓注模簡圖

（2）失效分析

該模具壽命在2000件以下，其主要的失效形式為型腔表面拉毛（劃傷）和棱邊塌陷等。對失效模具進行硬度檢測發現，型腔表面與棱邊處的硬度為56~58HRC，表明模具在使用過程中有一定的硬度降低，其金相組織為回火馬氏體 +粒狀滲碳體 +少量殘留奧氏體。

通過對模具的硬度降低分析來看，模具的服役溫度高于回火溫度（200℃），同時也與模具的回火不足有關，其使模具在服役過程中受熱后繼續回火，導致馬氏體的分解與殘留奧氏體的轉變，在壓力作用下產生“相變超塑性”流動，引起模具型腔表面拉毛與棱邊的塌陷。

（3）對策與效果

1）適當提高模具的最終回火溫度，如采用250~270℃回火，即高于模具的工作溫度（200℃）。同時，增加回火保溫時間。

2）采用兩段回火工藝。在保證模具較高的硬度的前提下改善材料的韌性，采用兩段回火工藝：200℃ × 1.5h × 1次 +260℃ × 1.5h × 1次，模具表面硬度為56~58HRC，模具壽命可達1.8萬件。
