主蒸汽管道為鍋爐汽水系統的重要組成部分,其在三通及三通連接處受力復雜,該處是主蒸汽管道的薄弱部分。
某電廠已累計運行8×104h,于檢修期間在主蒸汽管道汽機平臺三通處發現裂紋,經電廠核實,該三通焊縫處曾多次出現裂紋,電廠對其進行了多次補焊處理。該主蒸汽三通為等徑三通,端口尺寸為?377mm×50mm,設計溫度為565℃,設計壓力為13.7MPa。主蒸汽管道材料為15Cr1Mo1V鋼,鋼中加入鉻元素是為了改善鋼的抗氧化性能,加入鉬和釩元素是為了提高鋼的熱強性,該材料主要用于壁溫≤580℃長期工作的主蒸汽管道和集箱中,焊材材料為R317耐熱鋼焊條。
筆者對出現裂紋的三通焊接接頭進行了檢驗和分析,以查明其裂紋產生原因,避免類似失效的再次發生。
理化檢驗
1、無損檢測
對主蒸汽三通焊縫進行無損檢測,結果如圖1所示,可見焊縫處出現整圈裂紋,裂紋沿焊縫焊趾處熔合線擴展。

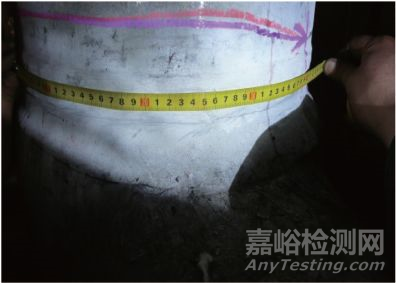

圖1 三通裂紋宏觀形貌
2、硬度測試
對三通附近母材、焊縫及熱影響區進行現場布氏硬度測試,測試位置如圖2所示,測試結果見表1。

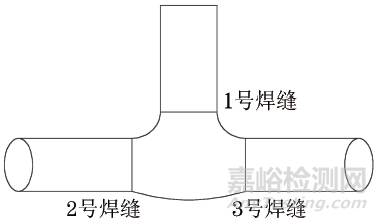

圖2 三通硬度測試位置示意圖
表1 三通硬度測試結果
由表1可知,15Cr1Mo1V鋼主蒸汽管道部分檢測點母材硬度接近或低于電力行業標準DL/T438-2016«火力發電廠金屬技術監督規程»對15Cr1Mo1V鋼技術要求的下限值。
3、金相檢驗
對裂紋附近取樣進行金相檢驗,檢驗結果如圖3所示,可見裂紋附近處顯微組織均為貝氏體,碳化物在晶界以及晶內析出和聚集,未見蠕變孔洞,顯微組織出現不同程度的老化現象,老化評級為4級。
圖3 焊接接頭顯微組織形貌
4、主蒸汽管系應力計算分析
1 管系應力計算分析
現場檢查發現,距主蒸汽管道汽機房12m處三通下方150號滑動支架熱態運行時滑動受阻,熱態管道位移量不足,附近管道支吊架出現處于極限位置現象,如圖4所示。

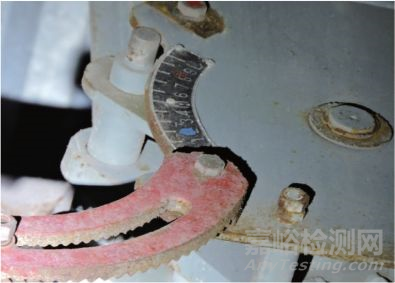

圖4 彈簧指針處于極限位置處
支吊架運行的合理性會直接影響管系應力分布及設備端點的推力。鑒于此,根據管道設計參數、結構形式和支吊架分布情況,對三通所在管系進行管道應力計算,得到管系應力分布以及管系對三通附近管系的推力和力矩,作為三通結構分析時的邊界條件,同時與滑動正常狀態下的應力計算結果進行對比分析,建立主蒸汽管道應力模型如圖5所示。

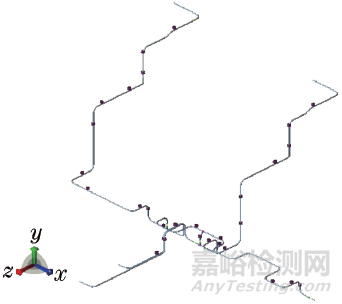

圖5 主蒸汽管道計算模型
通過管系應力計算可知,斷裂三通所處的位置為管系彎曲應力及扭轉應力最大的位置,管系應力計算結果對比見表2。由表2可知,當三通下方105號滑動支架滑動受阻時,管系的最大一次應力和最大二次應力增加,其中臨近三通焊縫處彎曲應力和扭轉應力增幅最大,最大增加幅度為32%。

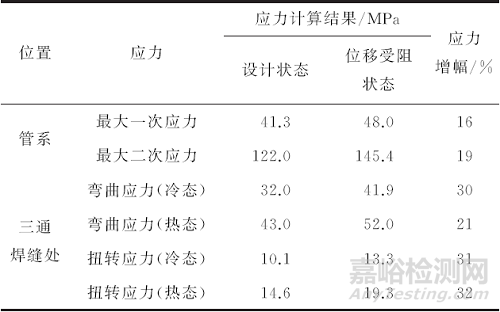

表2 管系應力計算結果
2 管系對三通連接管口推力的計算分析
滑動支架受阻和正常時,管系對三通連接管口推力及力矩的對比結果見表3,表中Fx,F(xiàn)y,F(xiàn)z分別表示管系對三通連接管口在x軸、y軸、z軸方向的推力(x向?yàn)檠毓艿垒S線方向,y方向?yàn)樨Q直方向,z方向?yàn)樗酱怪庇诠艿垒S線方向)。

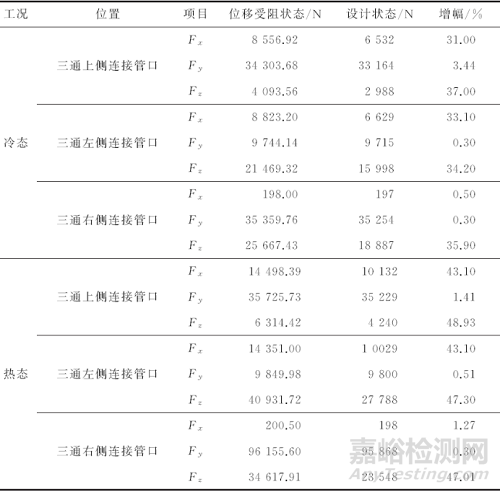

表3 管系對三通連接管口推力計算結果
通過管系應力計算分析對比可知,三通處管系彎曲應力最大,當滑動支架滑動受阻后,致使管道熱位移受阻,從而影響管系受力狀態,一次應力和二次應力均有所增加,三通附近彎曲應力及扭轉應力增加較大,該現象同時影響管道系統對三通上側、左側、右側連接管口端點的推力和力矩變化,尤其是熱態運行時,管道軸向方向(x方向)和水平垂直于管道軸向方向(z方向)應力增大明顯,最大增幅為48.93%。
5、內壓及結構應力下的有限元分析
1 幾何模型
有限元分析利用數學近似的方法對真實物理系統進行模擬,已經成為解決復雜工程分析計算問題的有效途徑,利用有限元分析的方法對三通進行模擬,三通主管和支管軸線共同所在平面為三通的幾何對稱面,利用幾何對稱性,有限元模型取分割的1/2個三通,模型共分為7部分,分別為三通、三通三側連接焊縫及三側母材,有限元模型選用六面體單元,對三通及連接焊縫處進行網格細劃分,單元總數為61193,節點總數為21946,三通有限元模型及單元網格劃分情況如圖6所示。

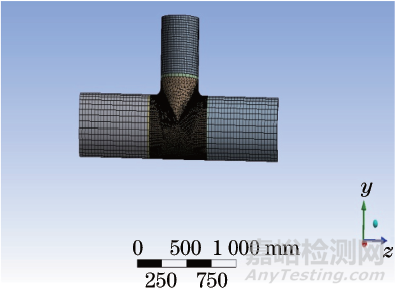

圖6 三通管道網格劃分示意圖
2 約束及加載
在圖6中y方向施加限制位移約束(y=0),在模型端面輸入系統產生的結構應力(見表3);在模型內表面均勻施加13.7MPa的內壓,在模型端面輸入等效應力,計算公式如下
F=πR2p(1)
式中:F為模型端面等效應力;p為內壓;R為三通半徑。
3 求解結果及分布規律
三通的有限元模擬計算結果如圖7所示。由圖7可知,模型在綜合條件下,應力最大區域位于三通與上焊縫連接處區域,最大應力值為89.4MPa,應力最大區域與出現裂紋位置一致。

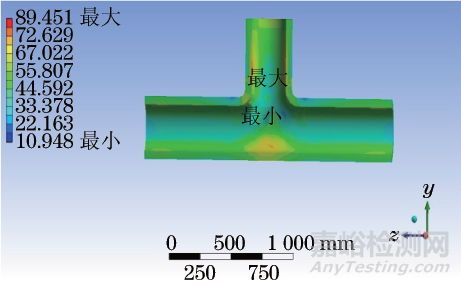

圖7 有限元模擬三通應力分布圖
分析與討論
從裂紋出現位置來看,裂紋位于主蒸汽三通焊接接頭處,裂紋沿焊縫焊趾處熔合線擴展,幾乎形成整圈裂紋。從硬度測試及微觀分析來看,三通連接管硬度偏低,低于或接近標準要求下限值,顯微組織為貝氏體,但顯微組織出現不同程度的老化現象,老化評級為4級。推測由于長時間運行,材料力學性能下降。
對管系進行應力分析可知,在三通焊接接頭處,管系彎曲應力及扭轉應力最大,當三通下部滑動支架滑動受阻時,三通焊接接頭處應力增加明顯,最大增幅為32%,因此管系在三通焊接接頭處經常出現裂紋。
對三通及連接管進行有限元分析可知,最大應力點位于三通與上焊縫連接處,最大應力為89.45MPa,同時在三通附近未出現裂紋。在三通焊接接頭處取樣,利用等溫外推法計算出該焊接接頭運行8×104h后的高溫持久強度為86MPa,可見三通焊接接頭處最大應力超過材料的高溫持久強度,因此發生蠕變開裂。
結論及建議
該管道三通附近管系布置不合理,焊接接頭處彎曲應力較大并存在應力集中,最大應力超過了焊接接頭的高溫持久強度,加之裂紋處顯微組織老化,焊接接頭的力學性能降低,從而發生蠕變開裂。建議及時更換開裂的三通,同時加強日常檢查中對三通及焊接接頭處的金相檢驗。
作者:王昊,工程師,中國大唐集團科學技術研究院有限公司











來源:王昊/理化檢驗
