X射線衍射法作為材料結構和成分分析的一種現代科學方法，已廣泛應用于各學科的研究和生產中。相對于完美晶粒衍射的布拉格衍射峰，晶粒細化會使實際衍射譜線發生寬化，繼而可以計算出材料的平均晶粒尺寸。同時X射線衍射法具有不損傷樣品、無污染、快捷等優點，因此在納米晶晶粒尺寸評定上得到廣泛應用。

筆者采用X射線衍射“積分寬度法”測定了放電等離子燒結制備的純鋁樣品的平均晶粒尺寸，同時介紹了該方法的基本原理、數據處理過程等，以供相關人員參考。

相對于完美晶粒衍射的布拉格衍射峰，晶粒細化和微觀應變會使實際衍射譜線發生寬化。此外，儀器的固有因素也會引起衍射譜線寬化。由晶粒細化引起的寬化和由微觀應變引起的寬化統稱為物理寬化，得到的衍射譜線統稱為物理線型f(x)。由儀器引起的寬化稱為儀器寬化，得到的衍射譜線統稱為儀器線型g(x)。通常，觀察到的線型h(x)是由物理線型f(x)和儀器線型g(x)通過卷積的方式形成的，其相互之間滿足如下關系式

h(x)＝∫f(y)g(x－y)dy (1)

式中：x和y為線型方程變量。

為了確定平均晶粒尺寸，必須要從觀察到的線型h(x)中提取出物理線型f(x)。為了避開復雜的卷積運算，簡便的方法是假設各種寬化線型為某種鐘罩型函數，例如Cauchy方程、Gaussian方程等，這樣可以達到有效簡化的目的。Klug等證實晶粒細化引起的寬化更接近Cauchy方程，而微觀應變引起的寬化更接近Gaussian方程。物理積分寬度可以用下式分離出來

式中：β是物理積分寬度；βexp是試驗測得的積分寬度；βins是儀器積分寬度。

儀器寬化是不可避免的，可以通過選擇標準樣品來得到儀器線型g(x)，進而得到儀器積分寬度。

分離出物理積分寬度后，接下來就可以根據“積分寬度法”計算平均晶粒尺寸，此方法認為晶粒尺寸接近Cauchy分布，微觀應變接近Gaussian分布，可根據下式進行擬合求解

式中：β同上所述為物理積分寬度，單位為弧度；θ為布拉格角；K為常數，通常取1；λ為X射線波長，λ＝0.15406nm；L為平均晶粒尺寸；e為微觀應變。

對衍射峰作β2/tan2θ-β/(tanθsinθ)的線性擬合，其中斜率等于kλ/L，截距等于16e2，根據擬合出的數據即可求解出平均晶粒尺寸和微觀應變。

將霧化的鋁粉末在液氮環境下機械球磨8h，球磨前加入0.2％(質量分?jǐn)?shù))的硬脂酸(C17H35COOH)作為過程控制劑。球磨罐和磨球材料均為不銹鋼，球料體積比為10∶1。除氣完成后進行放電等離子燒結，將鋁粉未燒結成塊狀。采用D/MAX-RB型X射線衍射儀(XRD)對塊體純鋁材料表層進行分析，采用步進慢掃，步長為0.02°，采樣時間為每步4s。

選擇完全退火的硅粉末作為標準樣品。圖1所示為硅標準樣品和純鋁樣品的XRD譜。表1列出了各個樣品的衍射角2θ、晶面指數(hkl)和積分寬度β。

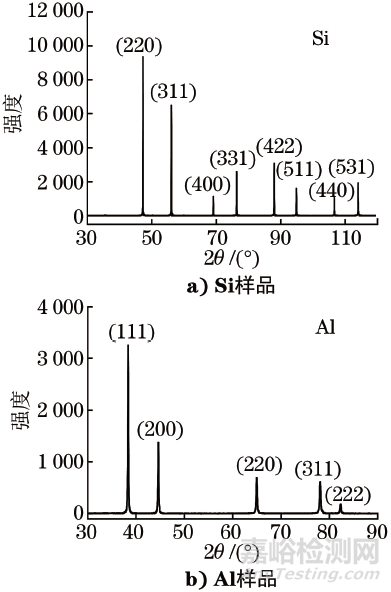

圖1 硅標準樣品和純鋁樣品的XRD譜

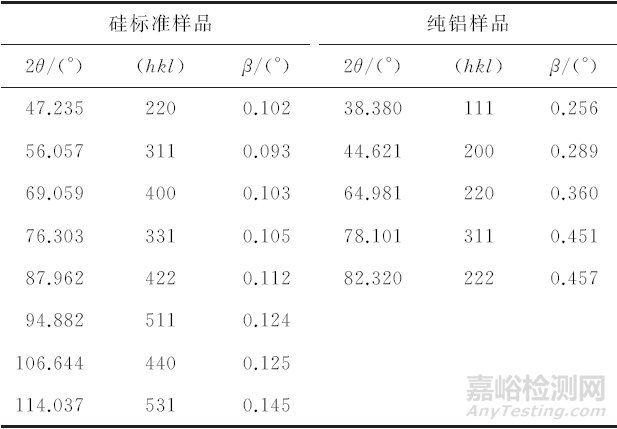

表1 硅標準樣品和純鋁樣品各衍射峰的位置2θ、晶面指數(hkl)和積分寬度β

由于標準樣品與測試樣品不是同一種材料，得到的積分寬度不是在相同的衍射角，所以需要對標準樣品的積分寬度隨衍射角的變化進行擬合，以便任何衍射角度都適用。通常采用下式進行擬合

    (4)

式中：βins是標準樣品的積分寬度，即同上所述的儀器積分寬度；u，v，w是可控參數；θ是布拉格角。

圖2所示為硅標準樣品的積分寬度擬合結果。

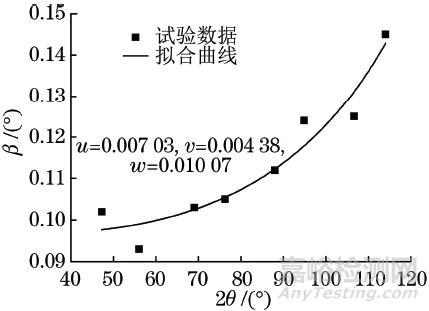

圖2 硅標準樣品積分寬度法擬合結果

其中，可控參數分別為：u＝0.00703，v＝0.00438，w＝0.01007。

圖3是純鋁樣品積分寬度法的擬合結果。圖3中擬合曲線斜率為0.00209，截距為4.973×10-5，經計算試驗純鋁樣品的平均晶粒尺寸為73.7nm。

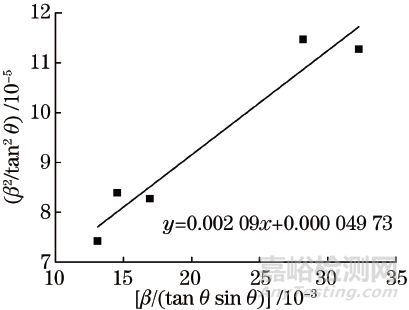

圖3 純鋁樣品積分寬度法擬合結果

(2)經過計算試驗放電等離子燒結制備的純鋁樣品的平均晶粒尺寸為73.7nm。
