中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

　　厚度對吸聲性能的影響

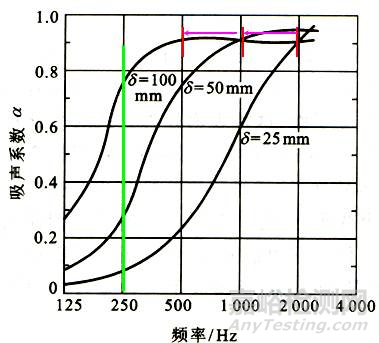

　　不同厚度的超細玻璃棉的吸聲系數(shù)



　　•同種材料，厚度增加一倍，吸聲最佳頻率向低頻方向近似移動一個倍頻程



　　•厚度越大，低頻時吸聲系數(shù)越大；



　　•＞2000Hz，吸聲系數(shù)與材料厚度無關；增加厚度，可提高低頻聲的吸收效果，對高頻聲效果不大。



　　理論證明，若吸聲材料層背后為剛性壁面，最佳吸聲頻率出現(xiàn)在材料的厚度等于該頻率聲波波長的1/4處。使用中，考慮經(jīng)濟及制作的方便，對于中、高頻噪聲，一般可采用2～5cm厚的成形吸聲板；對低頻吸聲要求較高時，則采用厚度為5～10cm的吸聲板。



　　孔隙率與密度對吸聲性能的影響



　　孔隙率，材料內(nèi)部的孔洞體積占材料總體積的百分比。



　　•一般多孔吸聲材料的孔隙率＞70%；



　　•孔隙率增大，密度減小，反之密度增大；



　　•孔隙尺寸越大，孔隙越通暢，流阻越小。



　　•在穩(wěn)定氣流狀態(tài)下，吸聲材料中的壓力梯度與氣流線速度之比。

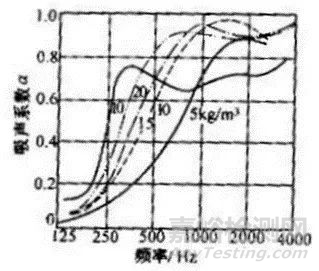

　　5cm厚超細玻璃棉的密度變化對吸聲系數(shù)的影響

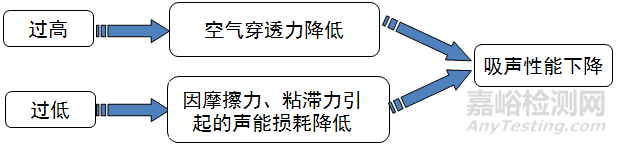

　　密度太大或太小都會影響材料的吸聲性能。若厚度不變，增大多孔吸聲材料密度，可提高低中頻的吸聲系數(shù)，但比增大厚度所引起的變化小，且高頻吸收會有所下降。一種多孔吸聲材料對應存在一個最佳吸聲性能的密度范圍。



　　空腔對吸聲性能的影響

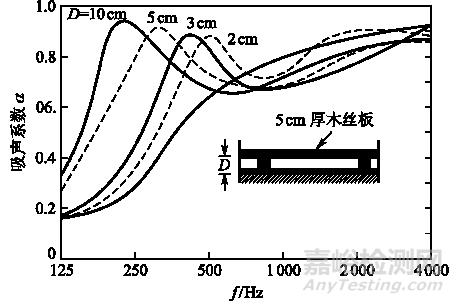

　　背后空氣層厚度對吸聲性能的影響



　　空腔，材料層與剛性壁之間一定距離的空氣層。



　　•吸聲系數(shù)隨腔深D（空氣層）增加而增加；



　　•空腔結構節(jié)省材料，比單純增加材料厚度更經(jīng)濟。



　　多孔材料的吸聲系數(shù)隨空氣層厚度增加而增加，但增加到一定厚度后，效果不再繼續(xù)明顯增加。



　　•當腔深D近似等于入射聲波的1/4波長或其奇數(shù)倍時，吸聲系數(shù)最大；



　　•當腔深為1/2波長或其整倍數(shù)時，吸聲系數(shù)最?。?/span>



　　•一般推薦取腔深為5～10cm；



　　•天花板上的腔深可視實際需要及空間大小選取較大的距離。





　　護面層對吸聲性能的影響



　　實際使用中，為便于固定和美觀，往往要對疏松材質(zhì)的多孔材料作護面處理。



　　護面層的要求：



　　•良好的透氣性；



　　•微穿孔護面板穿孔率應大于20%，否則會影響高頻吸聲效果；



　　•透氣性較好的紡織品對吸聲特性幾乎沒有影響。



　　•對成型多孔材料板表面粉飾時，應采用水質(zhì)涂料噴涂，不宜用油漆涂刷，以防止涂料封閉孔隙。



　　使用環(huán)境對吸聲性能的影響



　　溫度：



　　•溫度引起聲速、波長及空氣粘滯性變化，影響材料吸聲性能。



　　•溫度升高，吸聲性能向高頻方向移動；



　　•溫度降低則向低頻方向移動。



　　濕度：



　　•空氣濕度引起多孔材料含水率變化。



　　•濕度增大，孔隙吸水量增加，堵塞細孔，吸聲系數(shù)下降，先從高頻開始。



　　•濕度較大環(huán)境應選用耐潮吸聲材料。



　　氣流：



　　•通風管道和消聲器內(nèi)氣流易吹散多孔材料，吸聲效果下降；



　　•飛散的材料會堵塞管道，損壞風機葉片；



　　•應根據(jù)氣流速度大小選擇一層或多層不同的護面層。



　　注意特殊的使用條件，如腐蝕、高溫或火焰等情況對多孔材料的影響。
