某加濕器CE整改案例

嘉峪檢測網        2019-08-30 17:11

一、產品概述

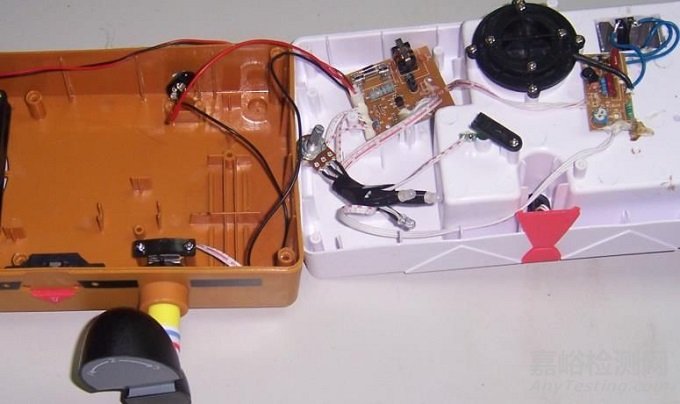

此產品是我司整改過的一個案例。產品是一個家用型加濕機，供電采用 DC24V適配器，由于產品特性決定電源類別只能采用 2pin 結構（沒有獨立的接地端子）。

某加濕器CE整改案例



二、電路整改分析

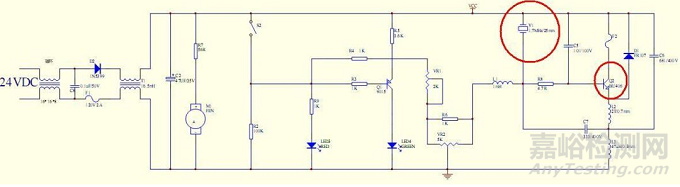

產品DC24V，整個電路比較的簡單，是一個典型的時鐘開關控制的振蕩電路；主要的干擾源就是其中的開關管和振蕩器。

某加濕器CE整改案例

三、數據分析

某加濕器CE整改案例

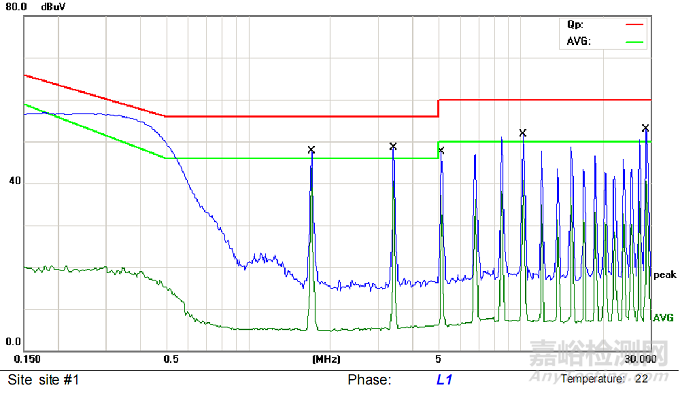

（未整改測試數據L線）


某加濕器CE整改案例

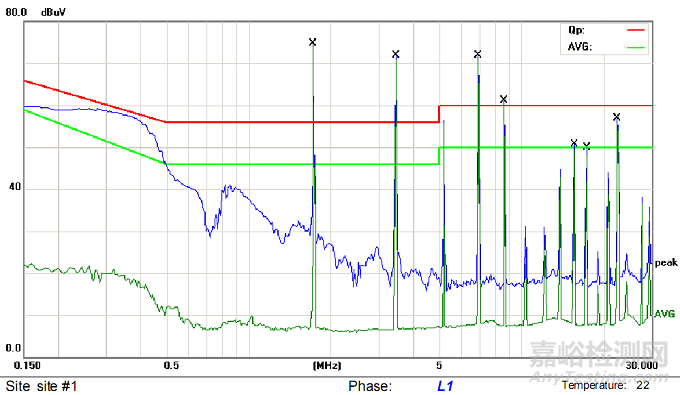

（未整改測試數據N線）



從測試數據的結果來看，超標的頻點全都是1.7M的倍頻，干擾能量主要是開關頻點的倍頻，且能量集中，超標的比較多。要解決問題需要，從開關電路以及振蕩器電路進行EMC控制。



四、干擾分析

某加濕器CE整改案例

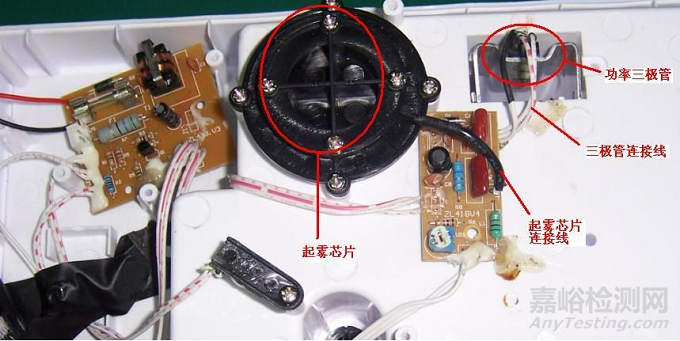

（產品構建示意）

  • 整個系統是塑膠的外殼結構，就不存在屏蔽的效果了；內部結構不可更改，存在內部系統進出部分走向不合理的現象；同時內部板塊布局很緊湊；
  • 系統分為單板、起霧芯片（放置水槽中）、功率三級管（Q2）且相互之間用線纜連接；
  • 系統存在一個1.7M周期脈沖信號；
  • 系統采用浮地設計，沒有一個良好的地參考平面。



針對以上存在的設計隱患，進行對策分析和整改。由于結構部分的缺陷，無法進行改動；只有從電路方面著手。

  • 將板塊之間的連接線纜改為屏蔽線纜，但是無良好的接地系統，屏蔽性能不佳，測試后的結果不理想，有一定的改善；
  • 調整脈沖信號輸出的幅度，但是會影響到產品性能；
  • 嘗試著給系統電路增加共模電感及差模電感、X電容濾波，改善很大，但是還是超標3個dB;加上Y電容，完全可以通過，但是會更改電源類別；
  • 為了分析干擾的途徑，進行單板的屏蔽處理，但是效果還是不明顯；
  • 在此基礎上將起霧芯片、功率三級管與單板的連接線縮至最短，測試發現改善相當明顯；最后改版后將功率三級管以插件方式安裝在單板上，完全可以通過測試，且余量達到6個dB。

某加濕器CE整改案例

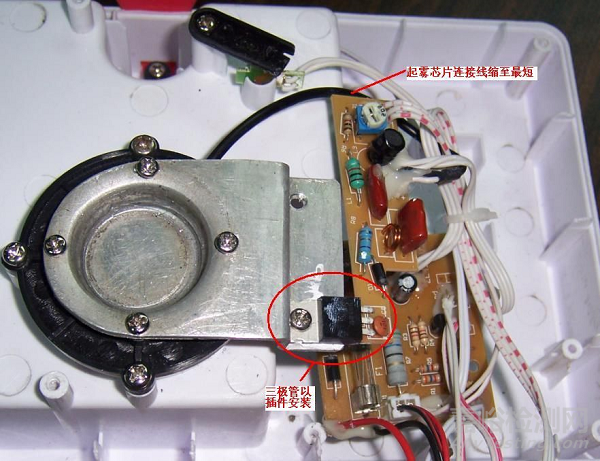

（改版后的產品設計）



五、案例總結



1、最終測試數據

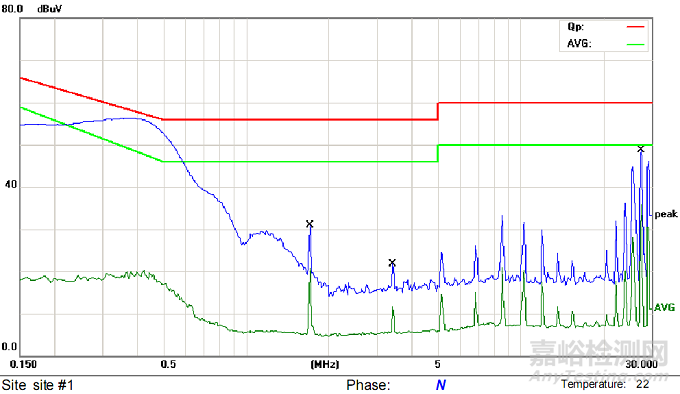

某加濕器CE整改案例



某加濕器CE整改案例


2、案件小結

對于這種工作原理上就有明顯干擾源頭的產品（特別是有極強的開關頻率變化），在控制產品EMC問題的時候，要多從系統的層面來考慮問題；

不光從原理圖上進行必要的濾波，同時在PCB設計和結構線纜的設計，都要控制信號回路以及空間耦合干擾問題。
