3D面角落陽極黑點分析
鋁合金TOP CASE 按鍵區3D面角落的陽極不良自量產來一直出現,因真因不明﹑管控不易及不良損失較大而困擾現場。
黑點不良外觀形貌上為線性或單個分布,呈凹下或凸起兩類特征,高度差約10μm;材質金相組織正常,未發現粗大Mg2Si析出相;黑點在切片上表現為鋁加工毛刺附著或部分脫落,毛刺上均有正常的陽極氧化膜;
摘要內容
失效癥狀: 陽極線狀黑點
失效模式: 外觀不良
失效機理: 毛剌在后續陽極段受超聲波振動或溶液化學反應影響而疏松，或部分脫落,從而使得該處形成的陽極膜不完整。
根本原因: CNC后邊角大的毛刺在噴砂段被貼附在樣品表面
改善建議
黑點不良品重工以減少損失,CNC段加強邊角毛刺缺陷管控,毛刺樣品增加打磨。
背景
事業處代工的TOP CASE自量產來，陽極制程在按鍵區3D面四角邊緣出現單個或成線性排列狀黑點不良,不良率約1%。
此類不良在陽極前噴砂來料全檢中看不出來，陽極后明顯出現,產生的真因不明.為此我司組成項目團隊，分析不良真因，解決困擾，避免不良損失。

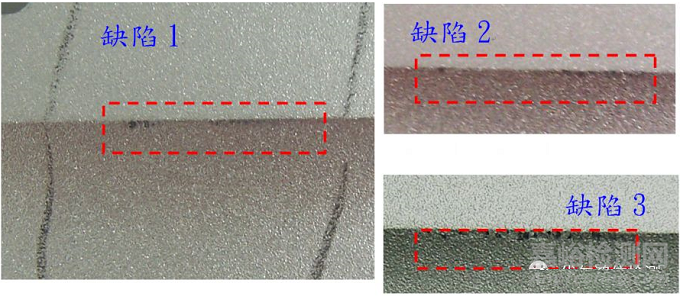

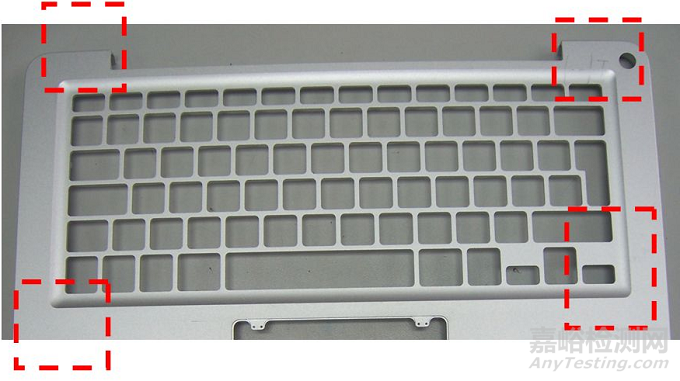

圖1 TOP CASE實物及黑點缺陷
實驗結果
產品加工制程：6063鋁板→CNC加工（共8個工站）→噴砂→陽極處理。黑點缺陷目視上可分為三類,參圖1.
缺陷3D輪廓形貌：
用3D輪廓掃描儀對不良區域進行掃描，觀察不良區域起伏狀況,結果如圖3 及圖4,可見:
l 缺陷1之不良區域呈局部凹陷形貌（深度約18μm）；
l 缺陷2之不良區域呈局部凸起形貌（高度約12μm）。

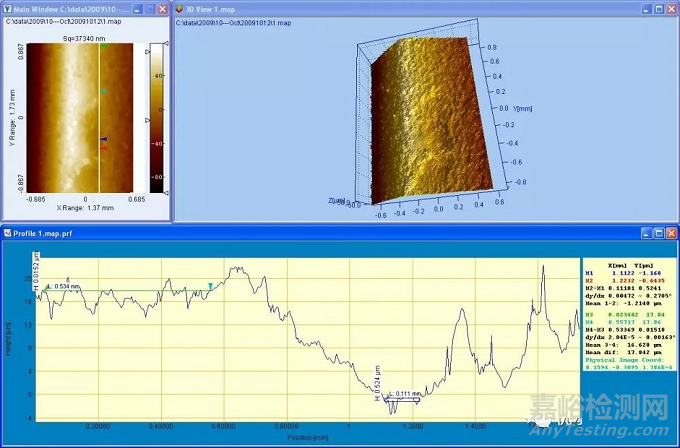

圖3 缺陷1之3D輪廓
圖4 缺陷2之3D輪廓
金相組織分析

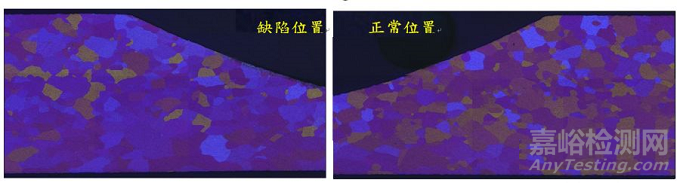

圖5 缺陷及正常位置金相組織
1、缺陷表面形貌及微區成分：

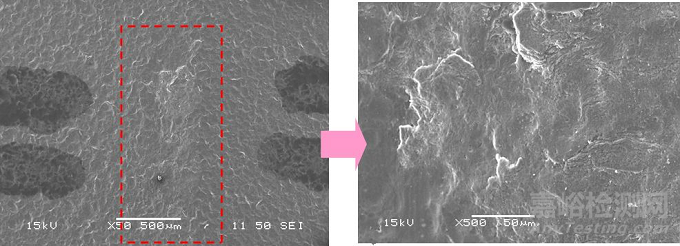

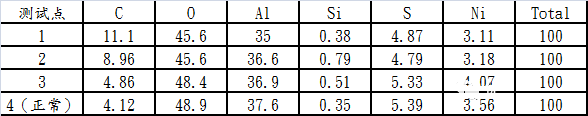

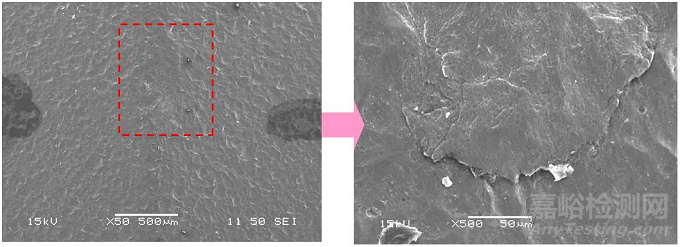

圖6 缺陷1不良區域表面形貌及成份（%）

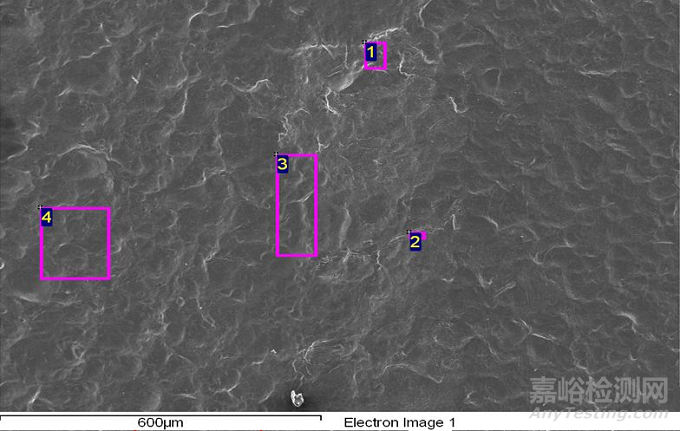

圖7 缺陷2不良區域表面形貌及EDS成份（%）
1、切片觀察陽極膜層
圖7 各缺陷及正常位置切片形貌

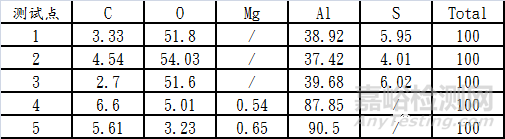

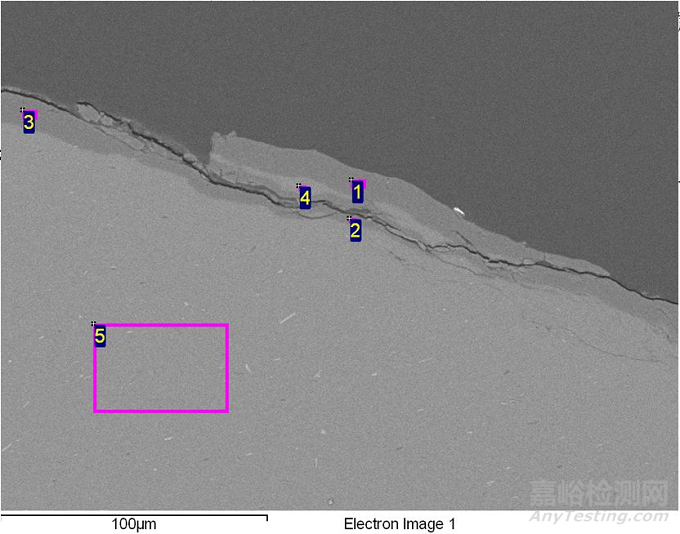

圖8 缺陷3切片成份測試位置及結果（%）
分析與討論
鋁合金零件在加工邊角位置時易留下毛刺,這些毛刺在噴砂被壓伏在鋁材表面,品檢不易目視發現.
陽極段的超聲波振動或溶液化學反應使其附著疏松或部份脫落,使得毛刺的鋁基材不完整,形成凹陷/局部裂痕等形態,形成陽極后的目視點線狀缺陷。
驗證
根據上述結果，此不良系毛刺或鋁屑所為，應可重工去除。
重工驗證流程：不良品陽極膜退鍍→局部打磨→噴砂→陽極。
重工結果: 選5pcs重工，重工后黑點未出現，均達良品標準。
結論
1 黑點不良外觀形貌上為線性或單個分布,呈凹下或凸起兩類特征,高度差約10μm,表面成分未檢測到異常元素。
2 材質金相組織正常,未發現粗大Mg2Si析出相。
3 黑點實際是由樣品表面較小的毛刺或鋁屑附著引起的外觀不良，且因毛刺或鋁屑很小，以至于在陽極前全檢中未能發現。毛刺或鋁屑應是來源于陽極前的CNC加工段。
4 黑點樣品經重工處理(退鍍-局部打磨-噴砂-陽極)后可成為良品。
改善建議：
CNC段加強邊角毛刺缺陷管控或境加打磨處理,黑點不良品亦可重工處理。
用Zeiss偏光顯微鏡分析材質顯微組織,缺陷及正常位置金相組織見圖5:
l 正常與缺陷處金相組織極接近,表明黑點與材質無關;
l 缺陷處未發現明顯的粗大的Mg2Si析出相聚集，組織正常。
來源：Foxconn-UR
